Описание

Общее

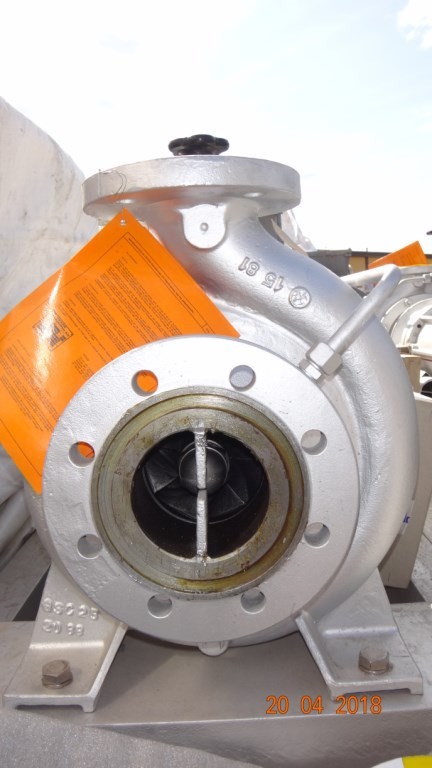

Насосы Dickow Pumpen KG серии NMW – это герметичные центробежные насосы с постоянным магнитным сцеплением, без выхода вала в атмосферу. Корпус уплотнения насоса герметизирует перекачиваемую среду плоскими уплотнениями с внутренней полостью от выхода наружу перекачиваемой среды. Циркуляционные насосы термального масла фирмы Dickow Pumpen KG, тип NMW представляют собой одноступенчатые, однопоточные насосы со спиральным корпусом, с аксиально-расположенным всасывающим патрубком и соосно-расположенным, показывающим вверх напорным патрубком. Состоящий из одной части спиральный корпус оснащен стабильными литыми ножками для крепления на основной плите.
Применение
Область применения насосов находится там, где недопустимо никаких протечек перекачиваемой среды и необходимо перекачивать термальные масла с диапазоном температуры от 250C до 400С без форсированого охлаждения. Насосы не требуют технического обслуживания, а срок службы агрегата в целом значительно превосходит срок службы классических насосов с торцевыми уплотнениями валов.
Магнитный привод
Современные магнитотвердые материалы на основе кобальта и редкоземельных материалов (кобальтового самария) отличаются высокой плотностью энергии. Они обеспечивают передачу требуемой приводной мощности насоса на рабочее колесо без вывода вала в атмосферу, т.е. без механического соединения между валом насоса и приводным валом. Наружный магнит, расположенный на приводном вале, приводит внутренний магнит в действие, действуя благодаря магнитному соединению через стационарно расположенный щелевой стакан. Внутренний магнит передает требуемый момент вращения на рабочее колесо. При перегрузке магнитной муфты, т.е. при проворачивании привода без нагрузки, размагничивание не происходит, если благодаря контролю температуры предотвращается недопустимый нагрев. Внутренняя часть магнита герметизируется за счет покрытия из материала Hastelloy C.
Характеристика насоса:

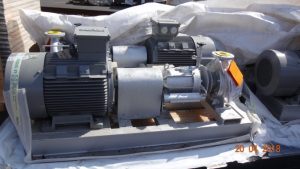

Тип – NMWhu 65/250
Производительность – 107 м.куб./час (максимально 115 м.куб./час)
Напор – 60 м
Номинальная частота вращения насоса 2900 об/мин
Допустимое рабочее давление – 1,6 МПа при 340 0С
Испытательное давление (вода) – 2,4 МПа при 20 0С
Материал корпуса – GS-C25 (20Л сталь для отливок нелегированная)

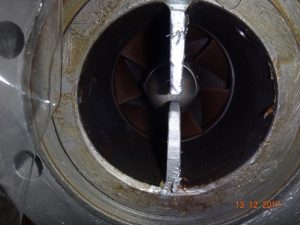

Материал рабочего колеса, щелевое кольцо, опоры подшипников GG-25 (СЧ 25)
Материал вала 1.4021 (20Х13 сталь коррозионно-стойкая жаропрочная)
Материал ротора внутри 1.4571 (10Х17Н13М2Т сталь коррозионно-стойкая обыкновенная)
Материал стакана подъемной трубы – Hastelloy C
Материал подшипников карбид S1

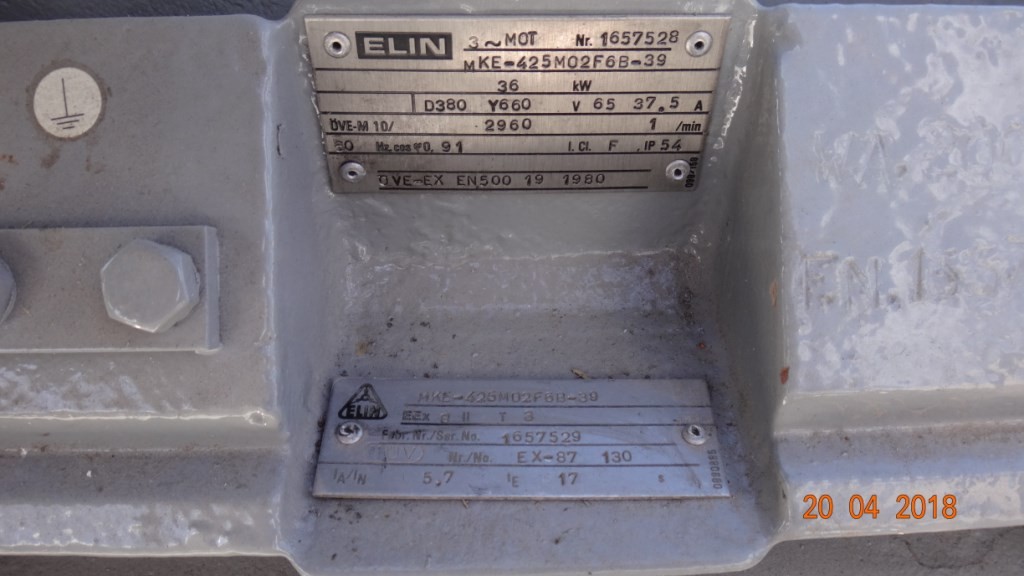

Электродвигатель 36 кВт/2 960 об/мин
Вес насоса с муфтой 145 кг
Вес основной рамы 175 кг
Вес двигателя 400 кг

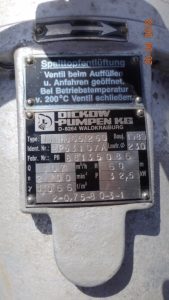

Изготовитель – Dickow Pumpen KG, Германия
Год изготовления 1989 год

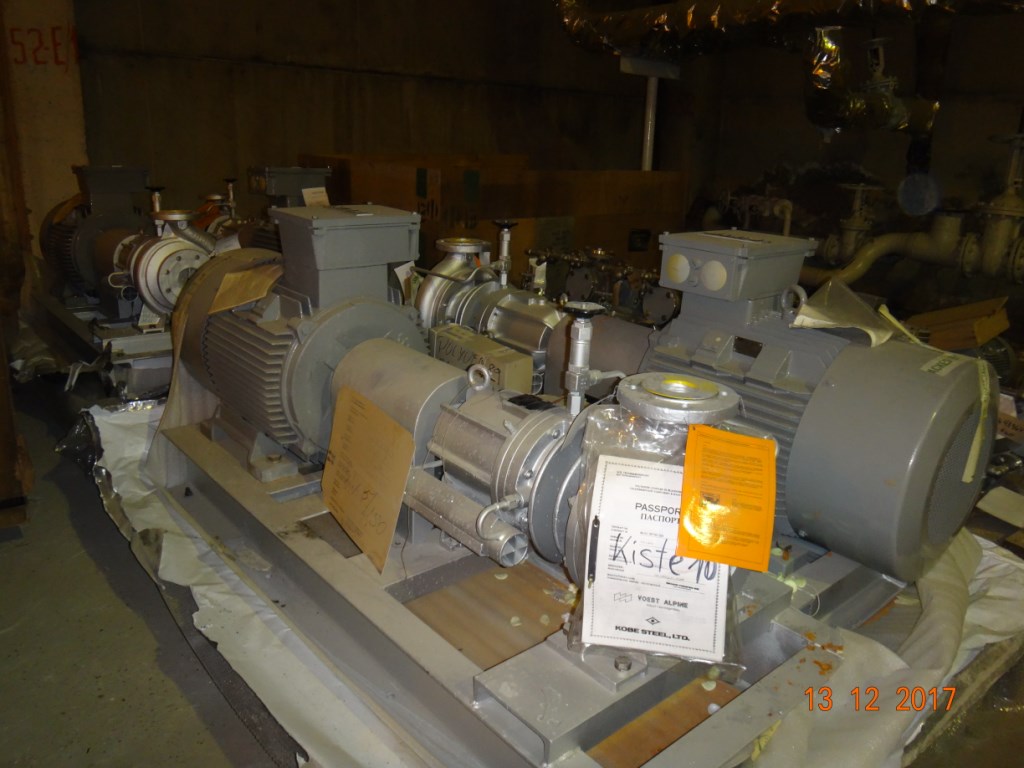

Техническая документация в наличии

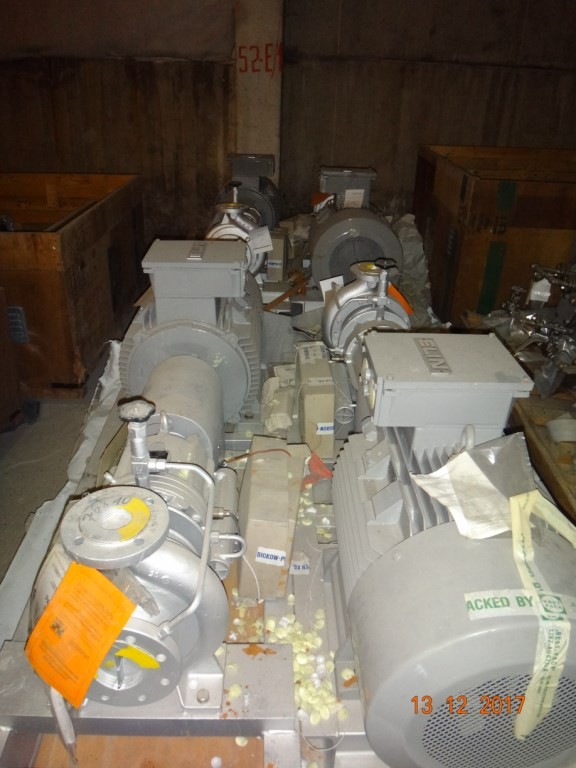

Ранее не эксплуатировался
