Описание

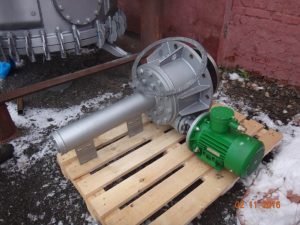

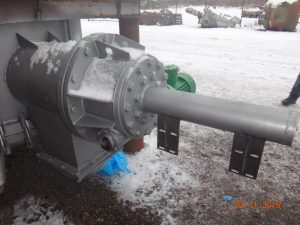

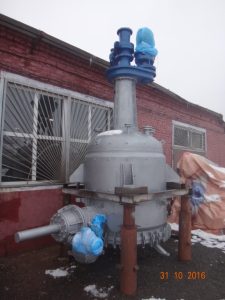

Предназначен для разделения суспензий в лакокрасочной, медицинской и биологической отраслях промышленности. Корпус фильтра – вертикальный цилиндрический с эллиптической крышкой и съёмным сферическим днищем. Подъём и опускание днища осуществляется пневмо-цилиндрами. На днище закреплена фильтровальная решетка, фильтровальная ткань крепится специальным шнуром. На крышке фильтра расположен электропривод вращения, подъёма и опускания мешалки. Мешалка с лопастями предназначена для взмучивания образованного осадка, перемешивания суспензии в процессе промывки частиц твердой фазы промывными жидкостями и выгрузки сухого осадка. Для выгрузки осадка предусмотрен разгрузочный люк, нижний уровень которого расположен на уровне фильтровальной решетки. Техническая характеристика:
Площадь поверхности фильтрования, 1,5 м.кв.
Объём, м.куб.:
корпуса фильтра 2
рубашки 0,29
Внутренний диаметр корпуса фильтра, мм 1400
Температура рабочей среды, 0С, не более 150
Рабочее давление, МПа (кгс/см2), не более:
в корпусе 0,5 (5)
в рубашке 0,6 (6)
Давление азота при выгрузке осадка, МПа (кгс/см2), не более 0,05 (0,5)
Мощность приводов, кВт, не более:
вращения мешалки 5,5
перемещения мешалки 1,1
Частота вращения вала мешалки, с-1 (об/мин) 0,25 (15)
Скорость подъёма и опускания мешалки, мм/об 8
Высота подъёма мешалки, мм 400
Длина хода штока пневмо-цилиндра, мм 500
Габаритные размеры, мм, не более 3130х2030х4170
Масса, кг, не более 3300
Материал деталей, соприкасающихся с обрабатываемым продуктом 12Х18Н10Т Ранее не эксплуатировался
Год выпуска 1992
Завод изготовитель ОАО Бердичевский машиностроительный завод Прогресс.
