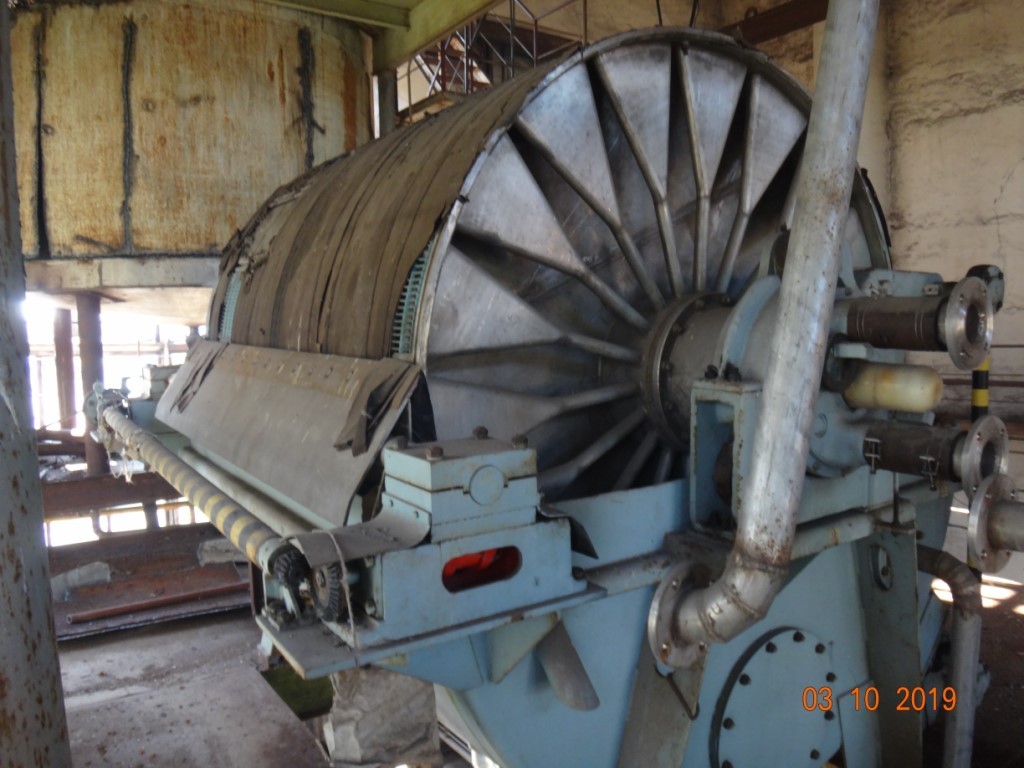

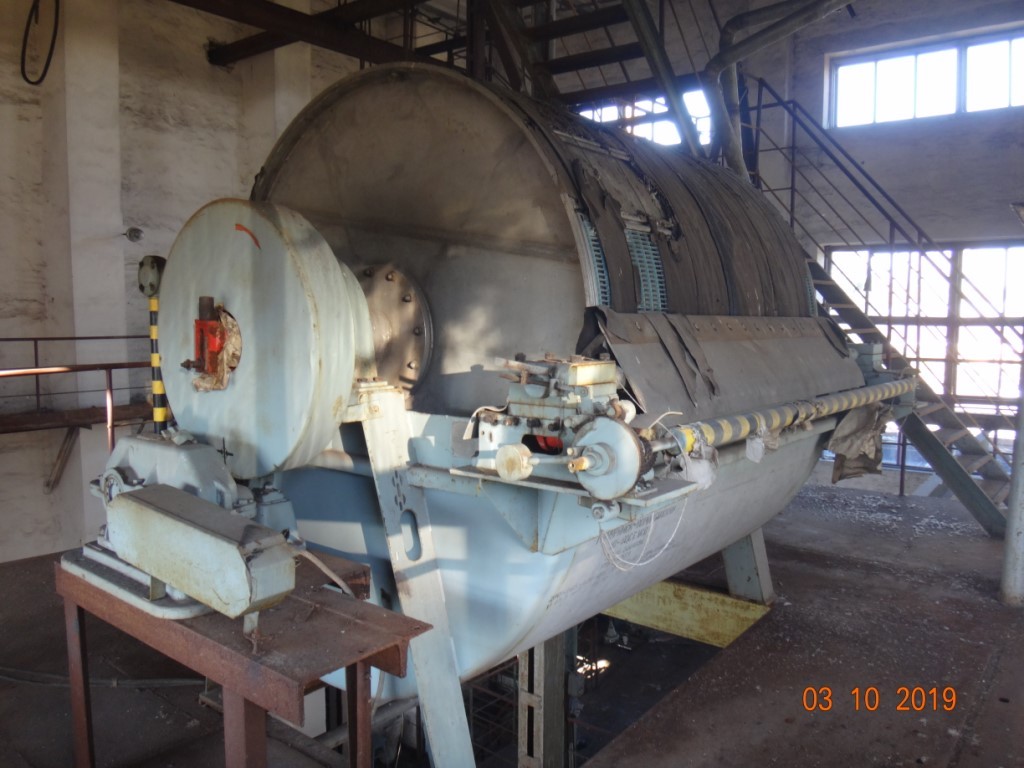

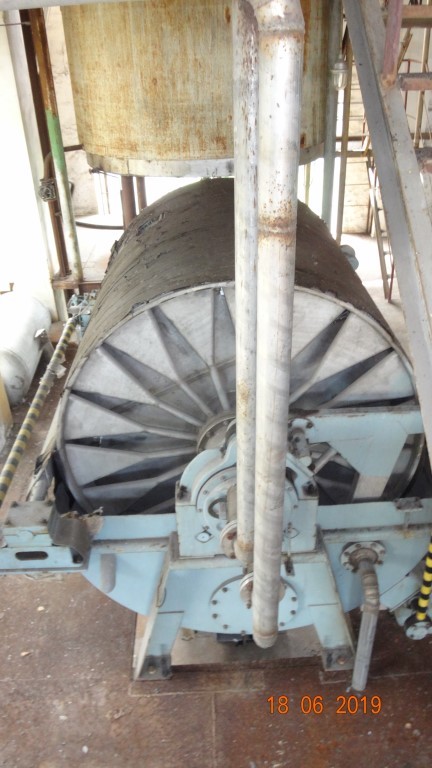

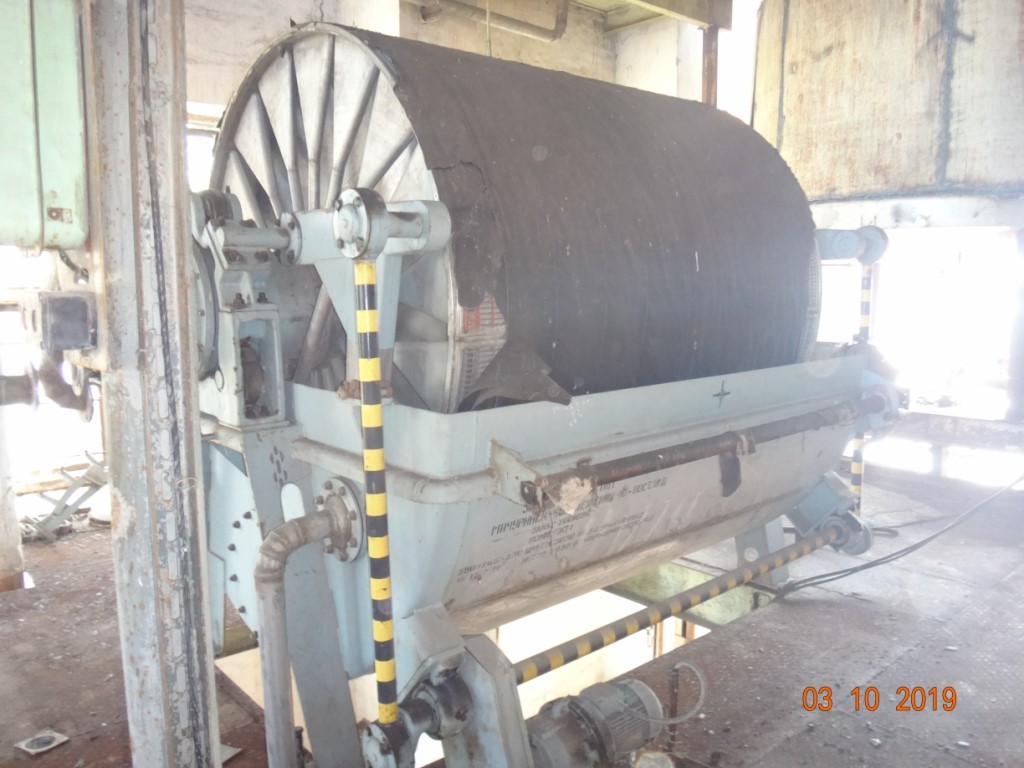

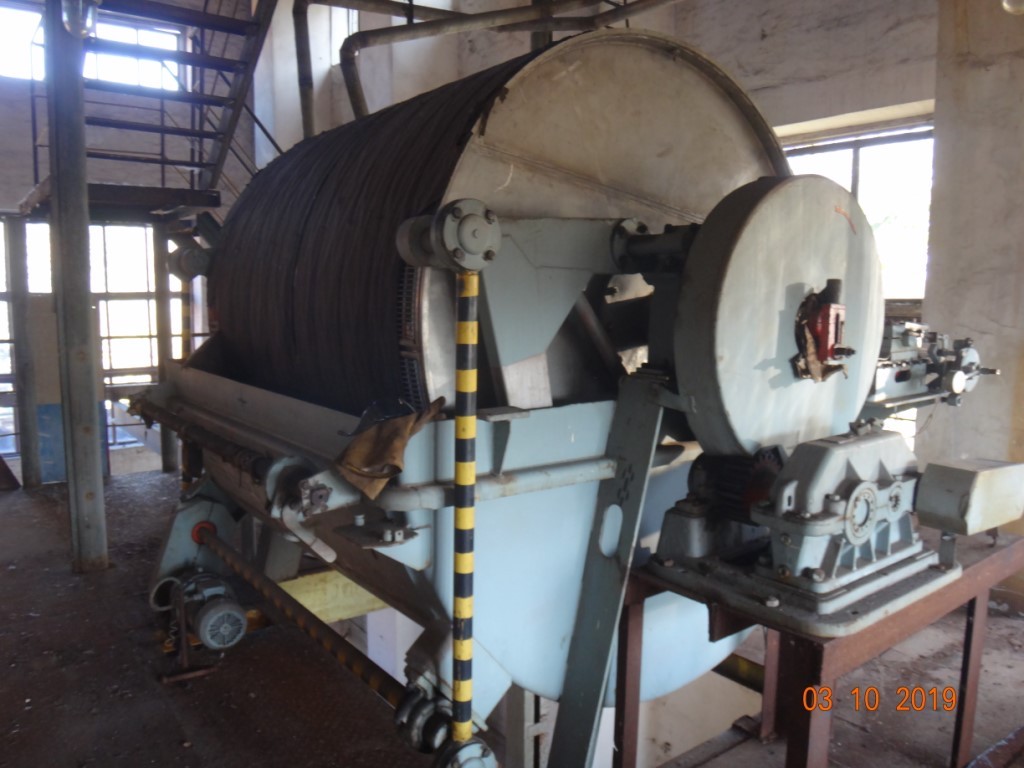

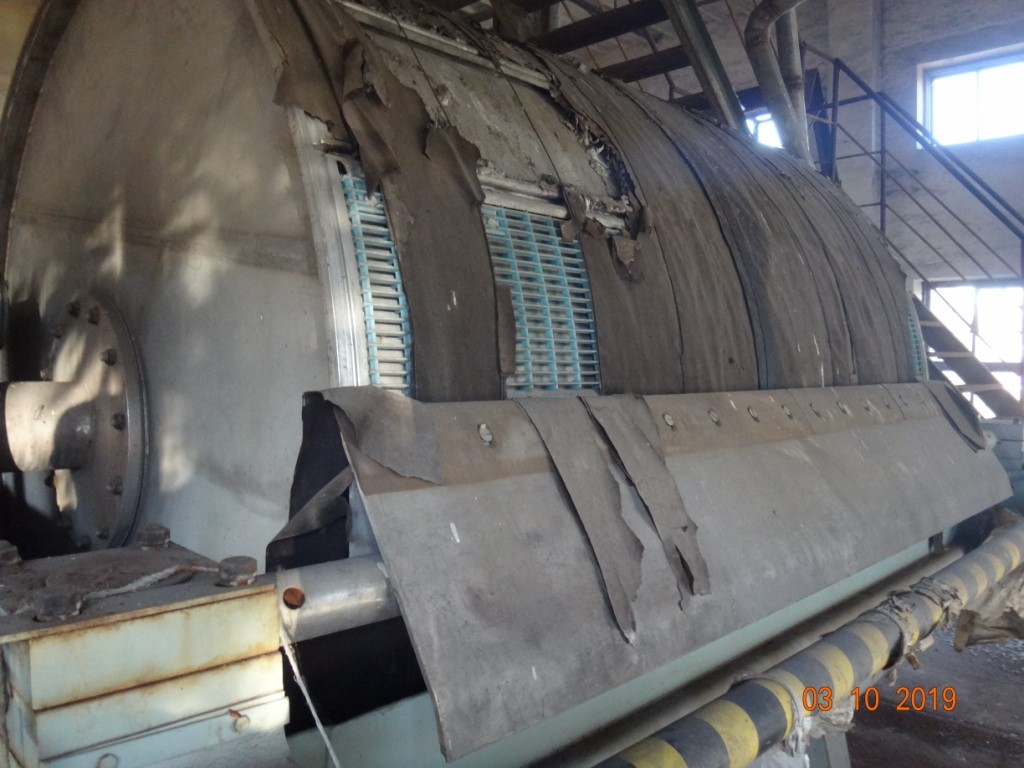

ФИЛЬТР ВАКУУМНЫЙ БАРАБАННЫЙ ЯЧЕЙКОВЫЙ С НАМЫВНЫМ СЛОЕМ БНМ10-1,8-1К

Предназначен для непрерывного разделения суспензий через предварительно нанесенный на фильтровальную перегородку слой вспомогательного фильтрующего вещества (ВФВ).
Применяются, главным образом, в химических, медицинских и пищевых производствах для обработки сред температурой от 2 до 90 С.
Дренажным основанием для фильтровальной перегородки являются коврики (матрицы) из пластичных материалов.

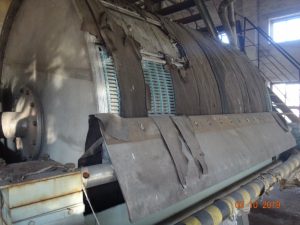

Для съема осадка на фильтре предусмотрен нож с микрометрической подачей. Перемещаясь с заданной скоростью к поверхности барабана, нож срезает вместе с отложившимся осадком тонкий слой вспомогательного фильтрующего вещества. Тем самым осуществляется непрерывная регенерация фильтровальной перегородки.
Для поддерживания твердой фазы суспензии во взвешенном состоянии в корыте фильтра смонтирована горизонтальная качающаяся лопастная мешалка.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА:
Типоразмер фильтра БНМ10-1,8-1К (исполнение не герметизированное)
Площадь поверхности фильтрования, м.кв. 10
Исполнение по материалу деталей, соприкасающихся
с обрабатываемым продуктом сталь 12Х18Н10Т
Наименование обрабатываемых продуктов культуральные жидкости
производств медпрепаратов, раствор роданистого натрия, жидкие сиропы
крахмалопаточных производств и др.
Характер процесса разделение, разделение с промывкой
Размеры барабана (диаметр х длина), мм 1 800 х 1 870
Угол погружения барабана в суспензию, град 130
Углы зон, град:
фильтрования и просушки 192
промывки и просушки 160
Рабочее давление (вакуум), МПа (кгс/см.кв), не более 0,085 (0,85)
Частота вращения барабана, об/мин 0,1 1
Число двойных качаний мешалки, кач/мин 18
Диапазон регулирования хода ножа микроподачи, мм/об 0,2 0,24

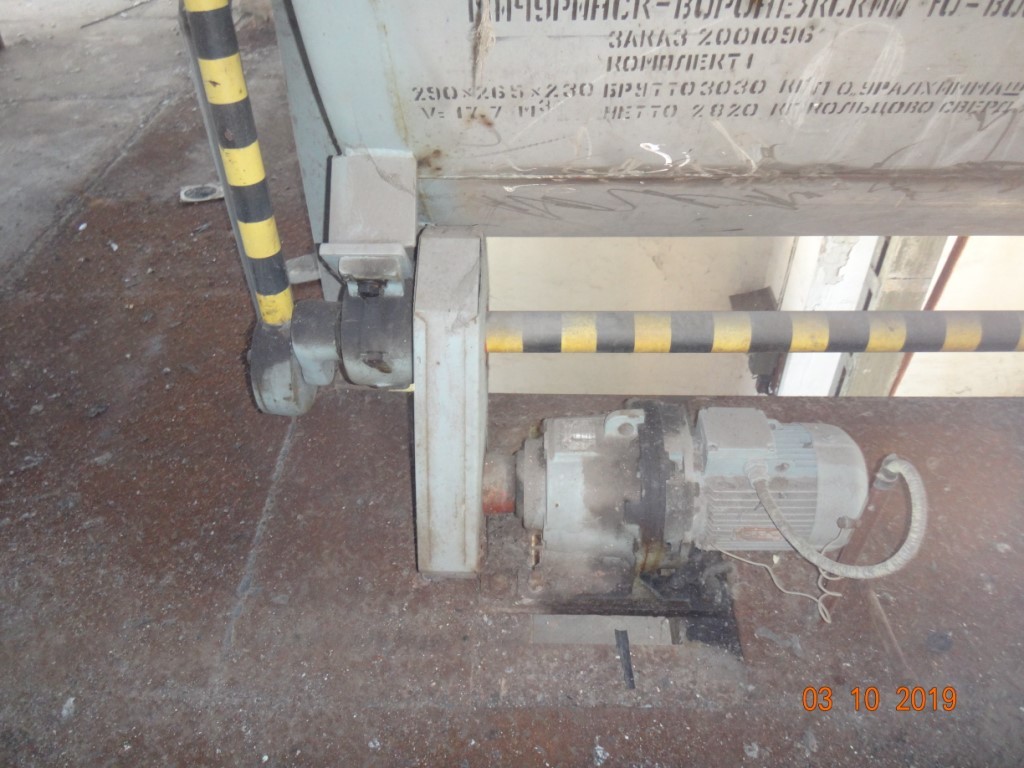

Мощность электродвигателей привода, кВт, не более:

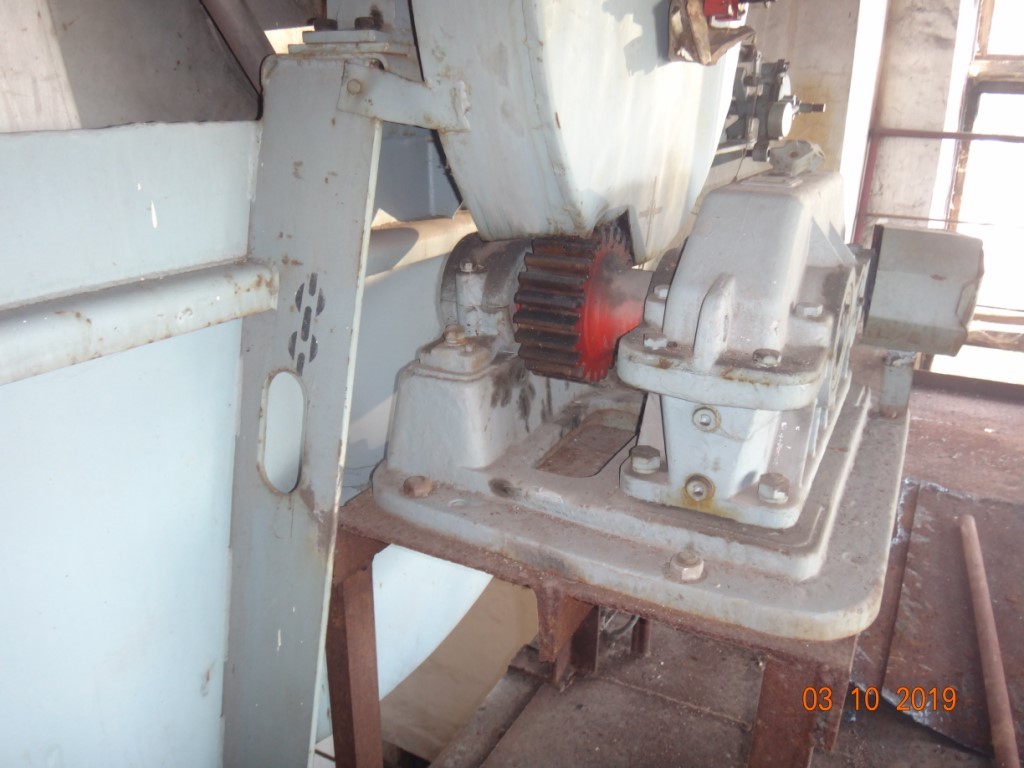

барабана 1,7
мешалки 1,1
Толщина намывного слоя вспомогательного фильтрующего
вещества, мм 70 80
Габаритные размеры, мм 3 480 х 2 760 х 2 300
Масса на ед. поверхности фильтрования, кг/м.кв. 335
Масса, кг, не более:
фильтра с приводами 4 000
наибольшего монтируемого узла (барабана) 1 410

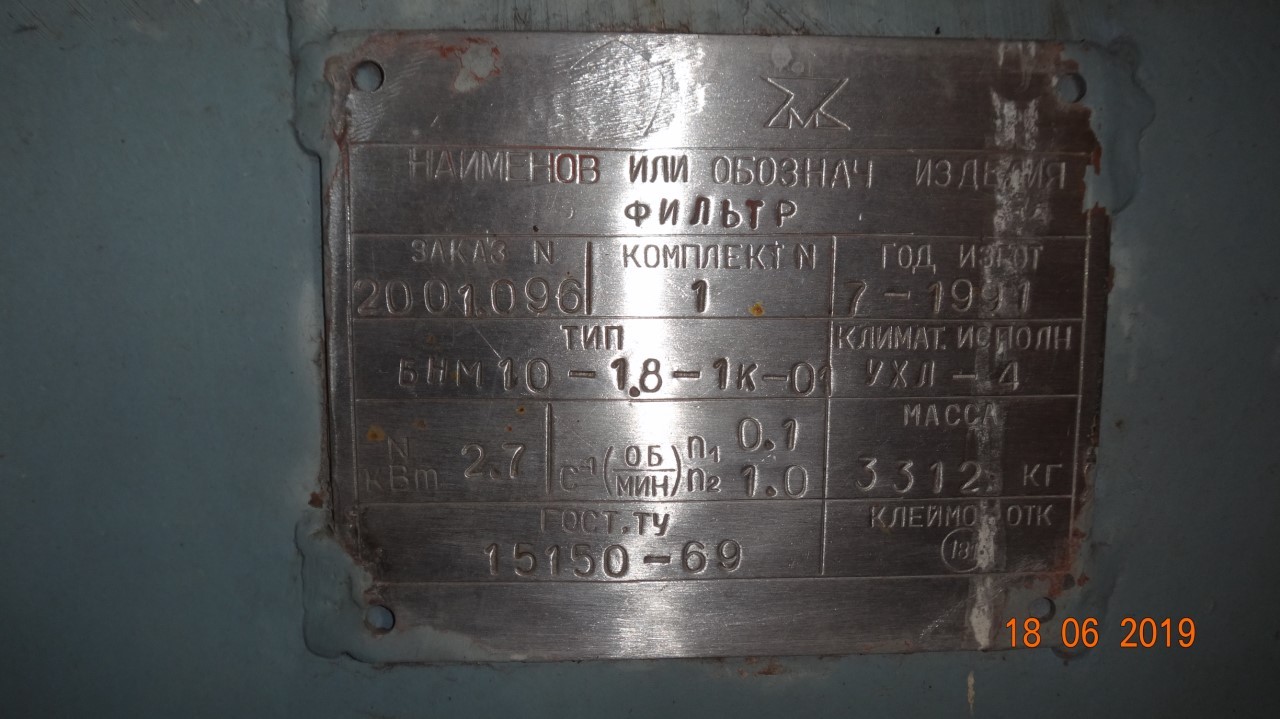

Изготовитель ПО Уралхиммаш Россия
Год выпуска 1991
Ранее не эксплуатировался
Техническая документация утеряна.
