Описание

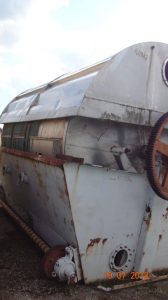

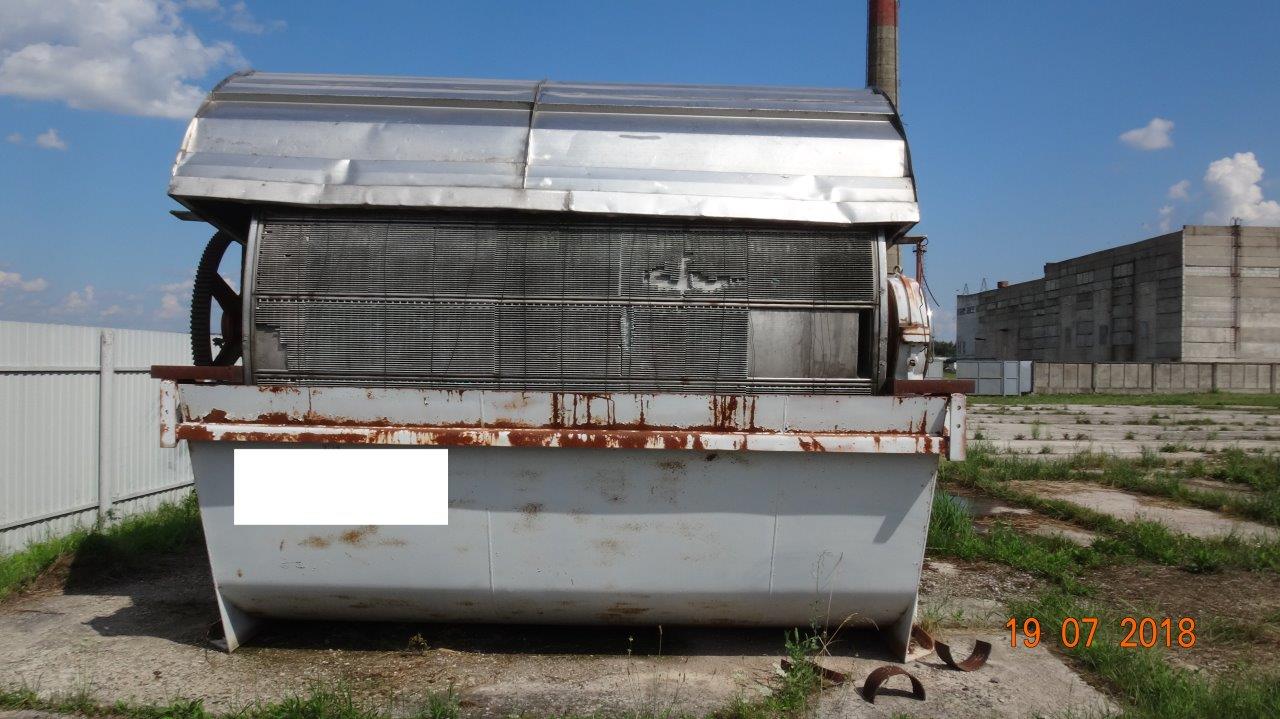

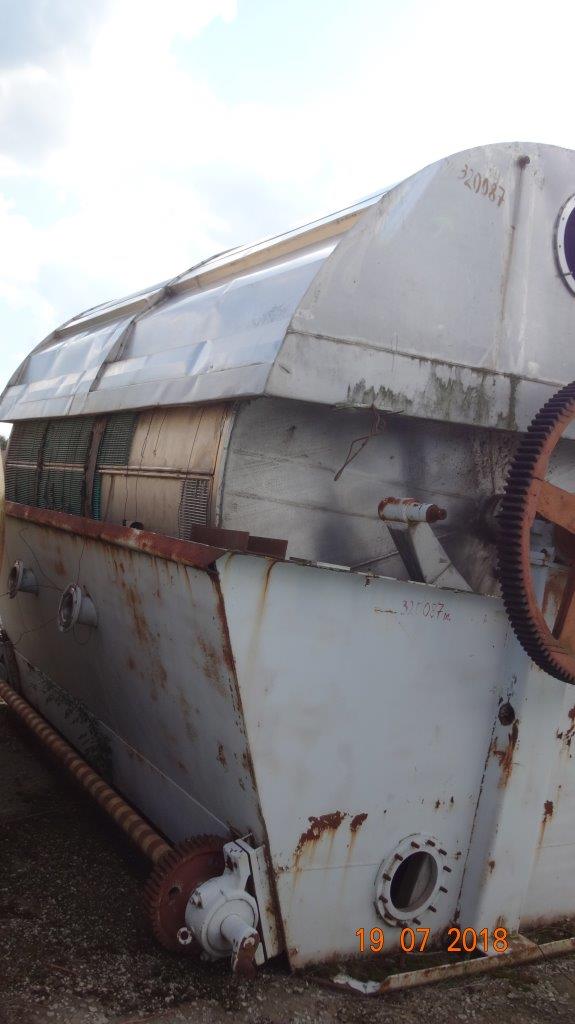

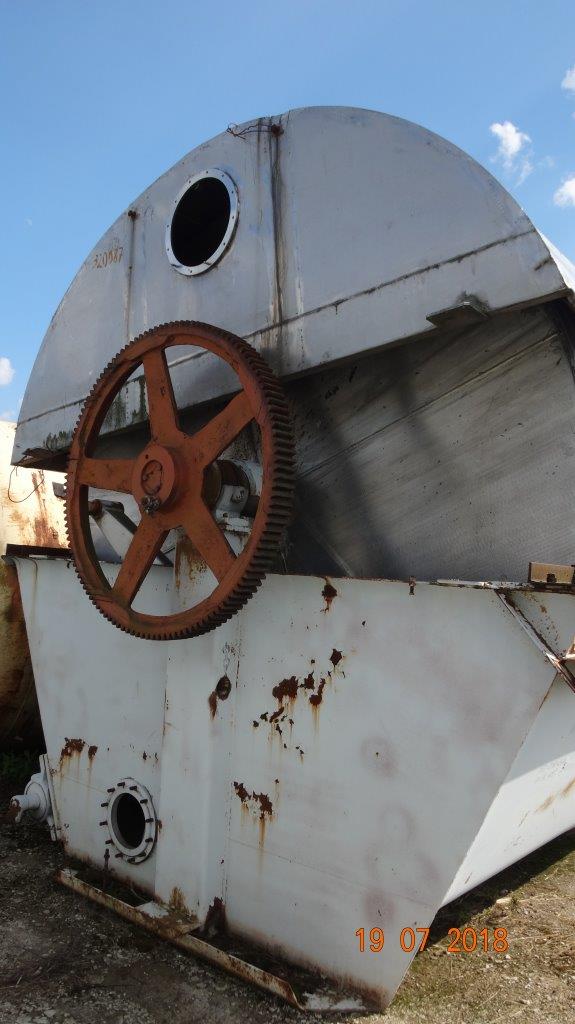

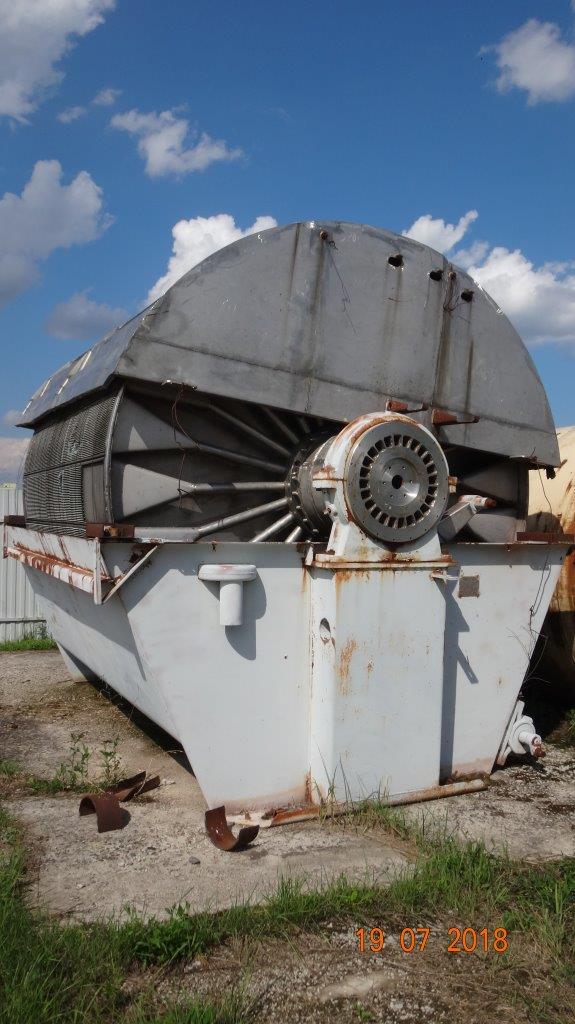

Предназначен для непрерывного разделения суспензий через предварительно нанесенный на фильтровальную перегородку слой вспомогательного фильтрующего вещества (ВФВ).
Применяются, главным образом, в химических, медицинских и пищевых производствах для обработки сред температурой от +2 до +90 С.
Дренажным основанием для фильтровальной перегородки являются коврики (матрицы) из пластичных материалов.
Для съёма осадка на фильтре предусмотрен нож с микрометрической подачей. Перемещаясь с заданной скоростью к поверхности барабана, нож срезает вместе с отложившимся осадком тонкий слой вспомогательного фильтрующего вещества. Тем самым осуществляется непрерывная регенерация фильтровальной перегородки.
Для поддерживания твердой фазы суспензии во взвешенном состоянии в корыте фильтра смонтирована горизонтальная качающаяся мешалка.
Тип БНМ 30-3,0-5К:
Б барабанный
Н с намывным слоем
М нож с микрометрической подачей
30 площадь поверхности фильтрования, м.кв.
3,0 диаметр барабана, м
5 с шатровой крышей
К коррозионно стойкая сталь 12Х18Н10Т
Техническая характеристика:
Площадь поверхности фильтрования, м.кв. 30
Размеры барабана:
– диаметр, мм 3 000
– длина, мм 4 120
Угол погружения барабана в суспензию, град 130
Углы зон, град:
– фильтрования и просушки 130
– промывки и просушки 230
Рабочее давление (вакуум), МПа (кгс/см.кв.), не более 0,085 (0,85)
Частота вращения барабана, об/мин 0,11
Число двойных качений мешалки, кач/мин 18
Диапазон регулирования хода ножа микропадачи, мм/об 0,073-0,78
Мощность электродвигателей привода, кВт, не более:
– барабана 2,36
– мешалки 4
– ножа 0,04
Толщина намывного слоя ВФВ, мм 70
Габаритные размеры, мм 5900х4400х3450
Масса, кг, не более:
– фильтра с приводами 11 070
– наибольшего монтируемого узла (барабана) 6 500

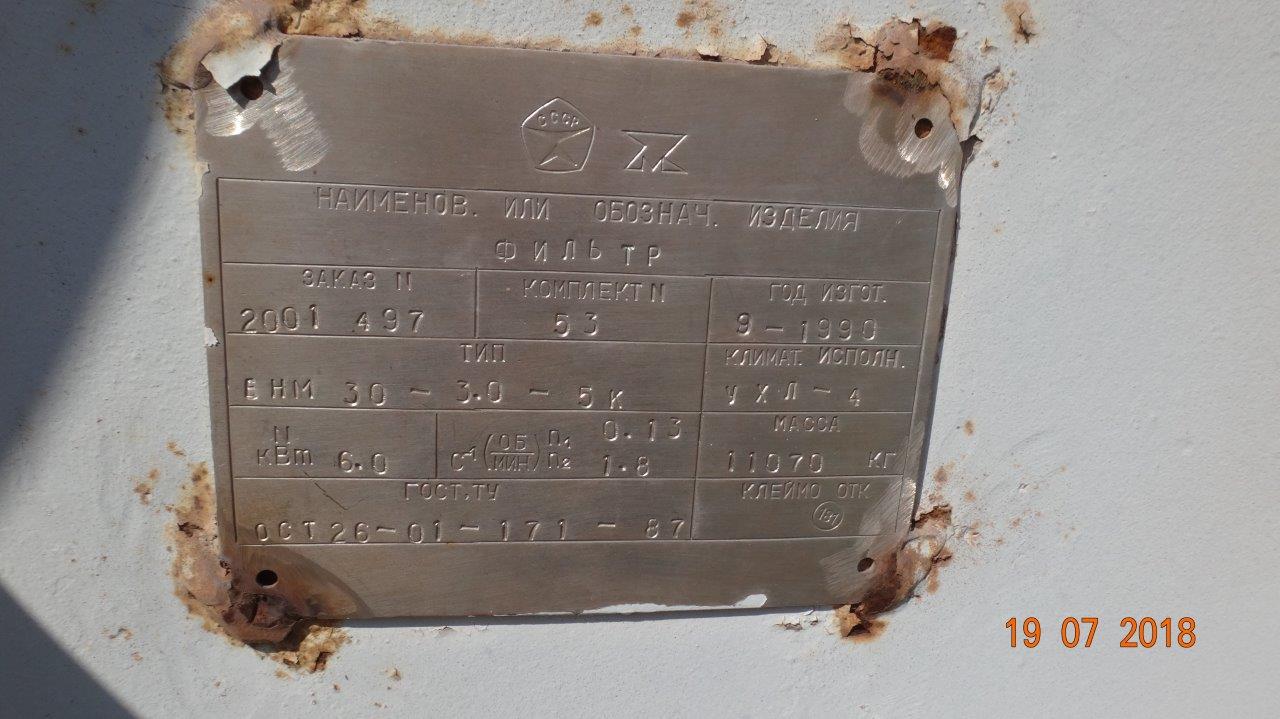

Изготовитель ПО Уралхиммаш год выпуска 1990
Техническая документация утеряна
Ранее не эксплуатировался
