Описание

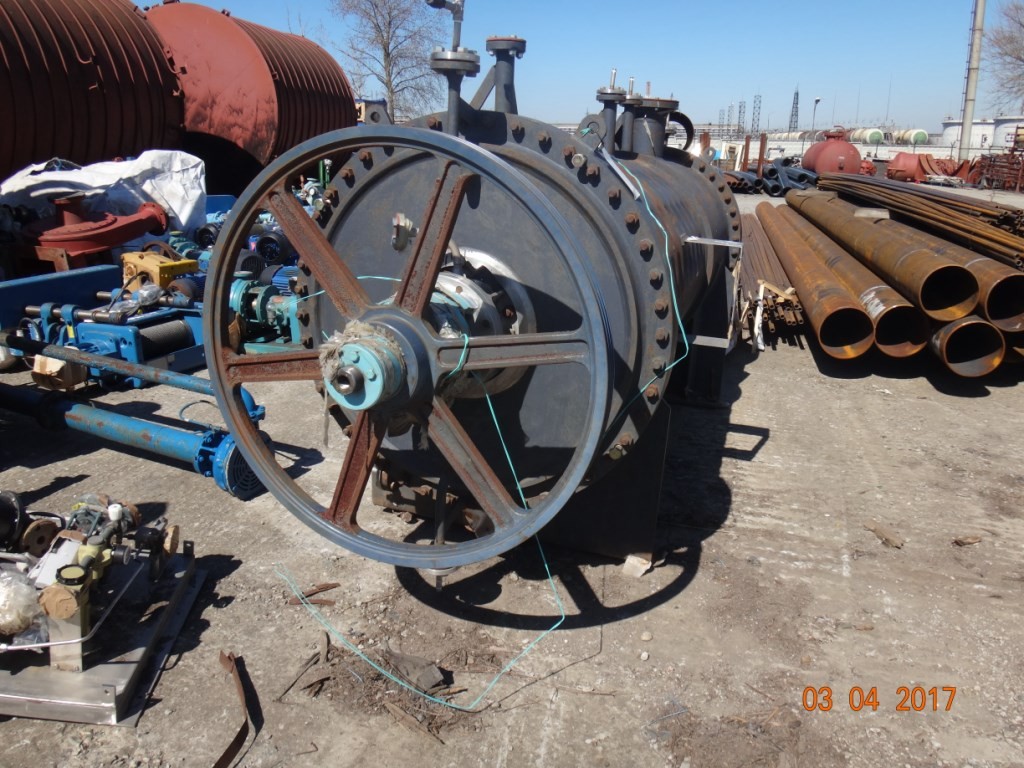

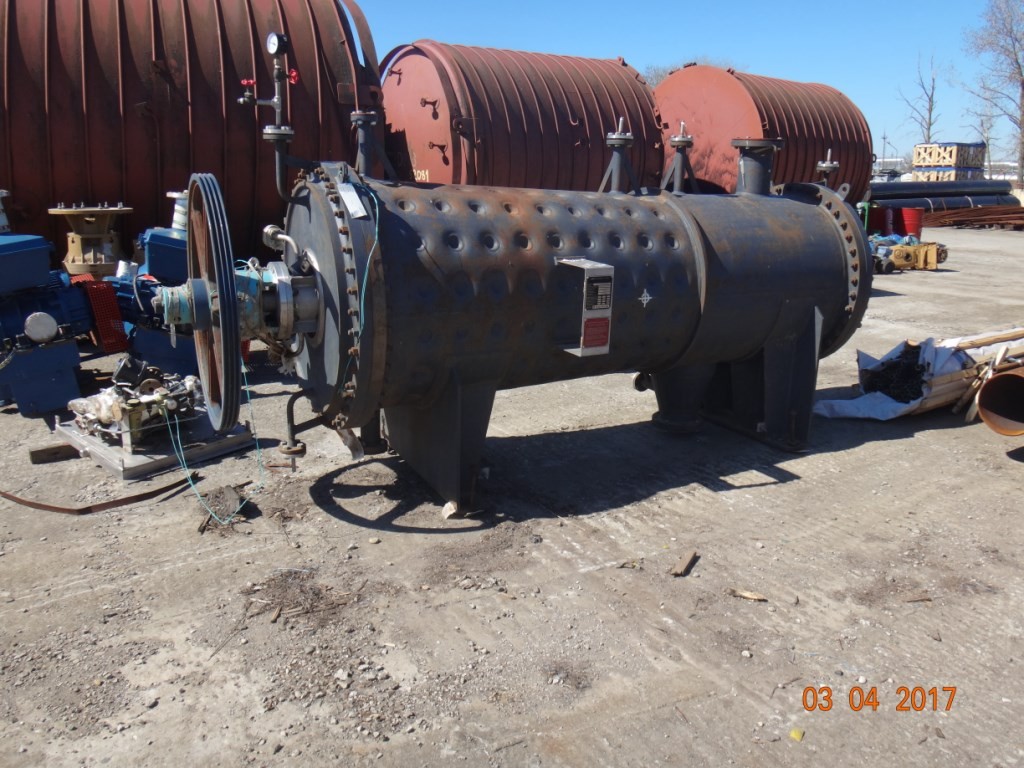

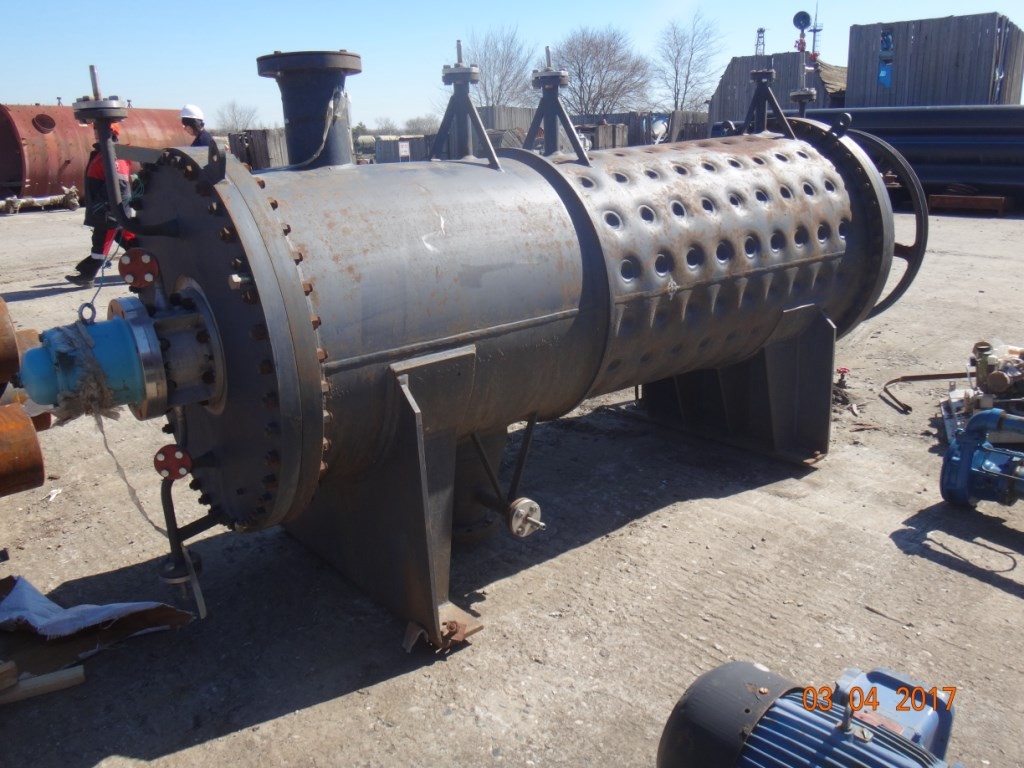

Горизонтальный тонкопленочный испаритель тип НК 4,0
THIN FILM EVAPORATOR model Horizontal Kontro 4,0
Для увеличения времени нахождения продукта на нагревающей поверхности испарителя, увеличения производительности или увеличения степени дистилляции, используют горизонтальные тонкопленочные испарители, в которых гравитация имеет меньшее влияние на поток продукта.
В таких испарителях можно изменять время нахождения продукта на нагревающей поверхности в широких пределах.
В горизонтальных тонкоплёночных испарителях продукт распределяется по нагревающей поверхности ротором так, что образуется турбулентное кольцо на всей поверхности испарителя. Нарушение целостности плёнки, которое наблюдается в испарителях с падающей плёнкой в результате сильного уменьшения скорости дозирования исходной смеси, для горизонтального тонкоплёночного испарителя невозможно. Поэтому в горизонтальных тонкоплёночных испарителях достижима как высокая производительность, так и высокая степень дистилляции.
Благодаря увеличенному времени нахождения вещества в испарителе, горизонтальные тонкоплёночные испарители могут применяться для проведения реакций и реакционной дистилляции в тонкой турбулентной плёнке в вакууме.
Преимущества горизонтальных тонкоплёночных испарителей:
– продолжительный по времени процесс дистилляции
– очень высокая производительность и степень дистилляции
– применимость для реакционной дистилляции
Model Horizontal Kontro:
Испаритель используется для испарения воды или растворителя из жидкостей для концентрирования остаточного вещества. Центробежный процессор формирует тонкую пленку обработанной жидкости на внутренней стенке (поверхность испарения) нагретого цилиндра, что резко повышает эффективность испарения. Наше бесконтактное устройство с вращающимися лопастями на поверхности испарения называется Kontro (контактный тип: Sevcon). Вращающиеся лезвия внутри Kontro заставляют обрабатываемую жидкость образовывать однородную пленку. Испарение и концентрация возможны в течение короткого промежутка времени, потому что Kontro использует силовое перемешивание и центробежную силу для перекачивания жидкостей в диапазоне от низкой до высокой вязкости. Kontro подходит для непрерывной работы, так как обработанная жидкость может достичь определенной степени концентрации за один проход от входного порта до выходного отверстия. Из всех моделей Kontro это наиболее универсальная модель, пригодная для широкого спектра применений. Его наиболее важной особенностью является то, что нагревательный элемент имеет конусность, поэтому пленка остается стабильной и вряд ли разрывается даже при уменьшении объема жидкости вблизи выходного отверстия.

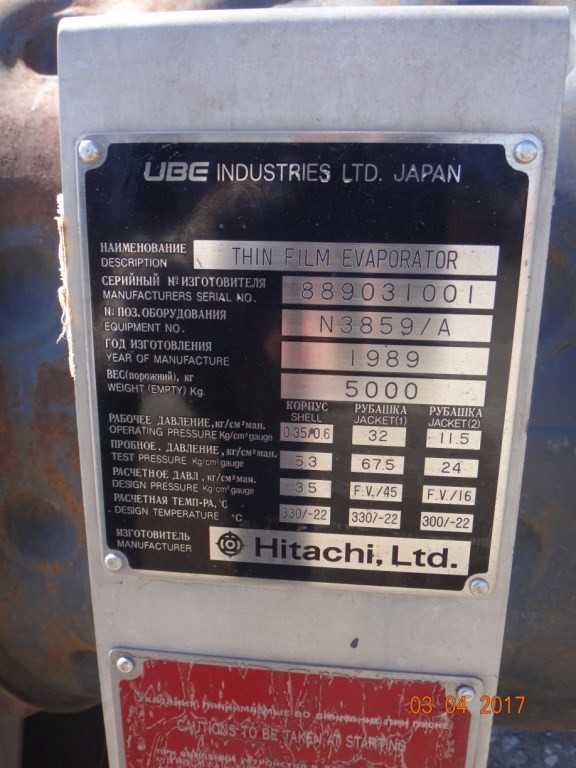

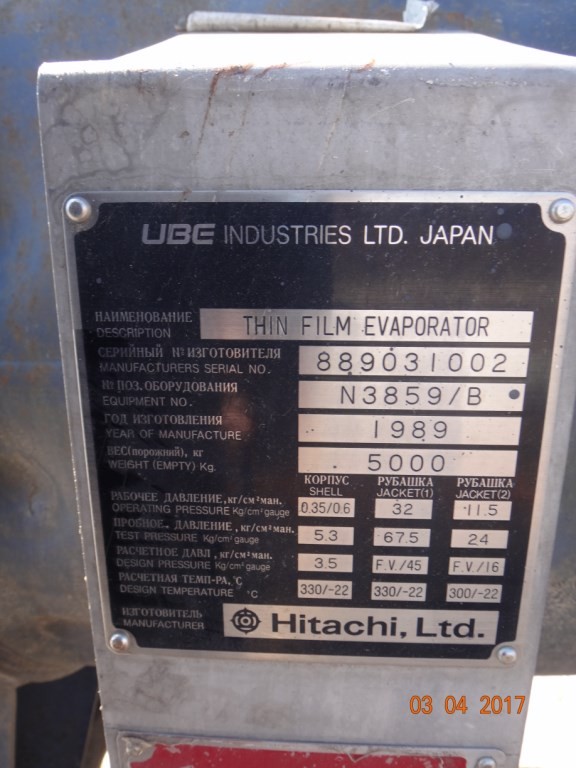

Наименование – Тонкопленочный испаритель (THIN FILM EVAPORATOR)
Модель – Horizontal Kontro 4,0
Поверхность теплообмена 4,0 м.кв.
Объём:
– кожух 0,93 м.куб.
– обогреваемая рубашка 0,06 м.куб.
– изолированная рубашка 0,07 м.куб.
Материал аппарата и мешалки SUS 316L (Российский аналог 03Х17Н14М3)
Материал рубашки углеродистая сталь
Рабочее давление:
– корпус 0,35 – 0,6 атм.
– обогреваемая рубашка 32 атм.
– изолированная рубашка 11,5 атм.
Пробное давление:
– корпус 5,3 атм.
– обогреваемая рубашка 67,5 атм.
– изолированная рубашка 24 атм.
Расчетное давление:
– корпус 3,5 атм.
– обогреваемая рубашка вакуум/45 атм.
– изолированная рубашка вакуум/16 атм.
Расчетная температура:
– корпус 330/-22 С
– обогреваемая рубашка 330/-22 С
– изолированная рубашка 330/-22 С
Минимальная температура окружающей среды:
– корпус – 36 С
– обогреваемая рубашка – 36 С
– изолированная рубашка – 36 С

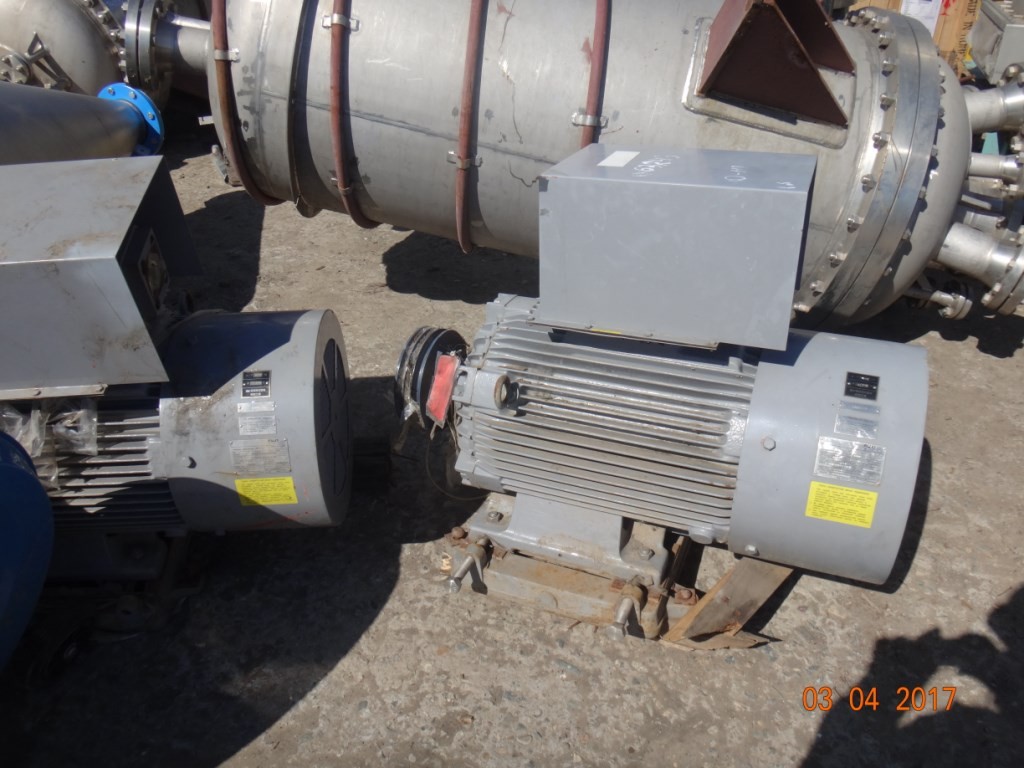

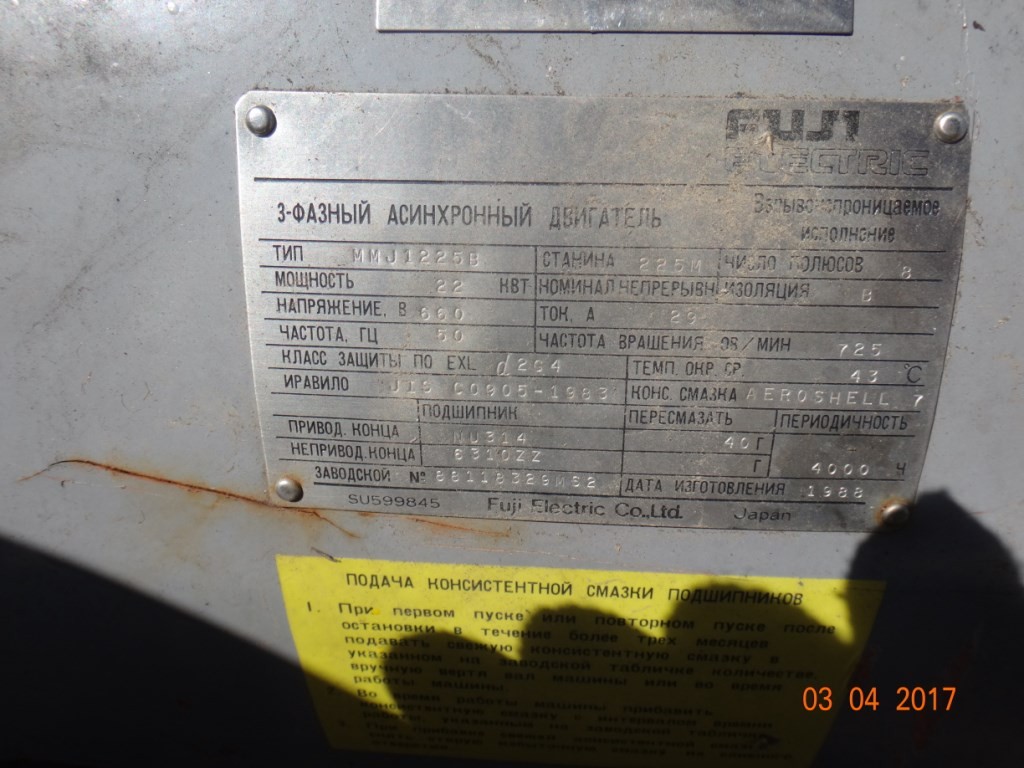

Взрывозащищенный электродвигатель 22 кВт / 725 об/мин / 660 В
Масса электродвигателя 480 кг.
Частота вращения мешалки 160 об/мин.
Зазор между внутренним кожухом и концами лопаток ротора может
изменяться в три ступени: 2,0 мм, 2,5 мм и 3,0 мм. (для данного аппарата
зазор регулируется на 3,0 мм.)
Вибрационная сила 150 кгс
Резонансная частота 1,9 3,5 Гц
Масса ротора 500 кг.
Двойное торцевое уплотнение
Эксплуатационная масса 7 100 кг.
Габаритные размеры:
– длина 3 830 мм.
– высота 1 700 мм.
– ширина 1 050 мм.
Изготовитель HITACHI, Ltd. Tokyo Japan
Год выпуска 1989

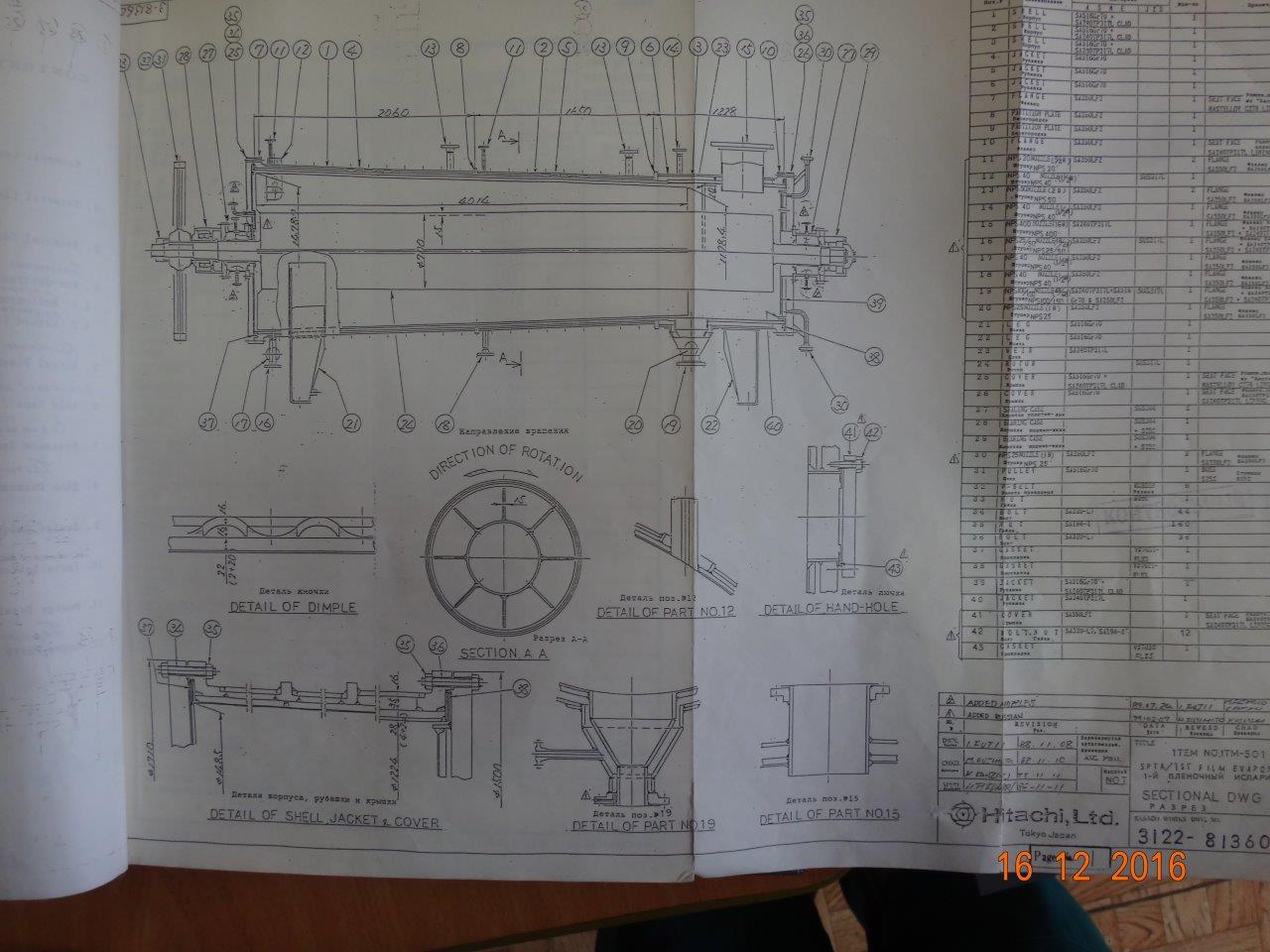

Техническая документация в наличии
Ранее не эксплуатировался
