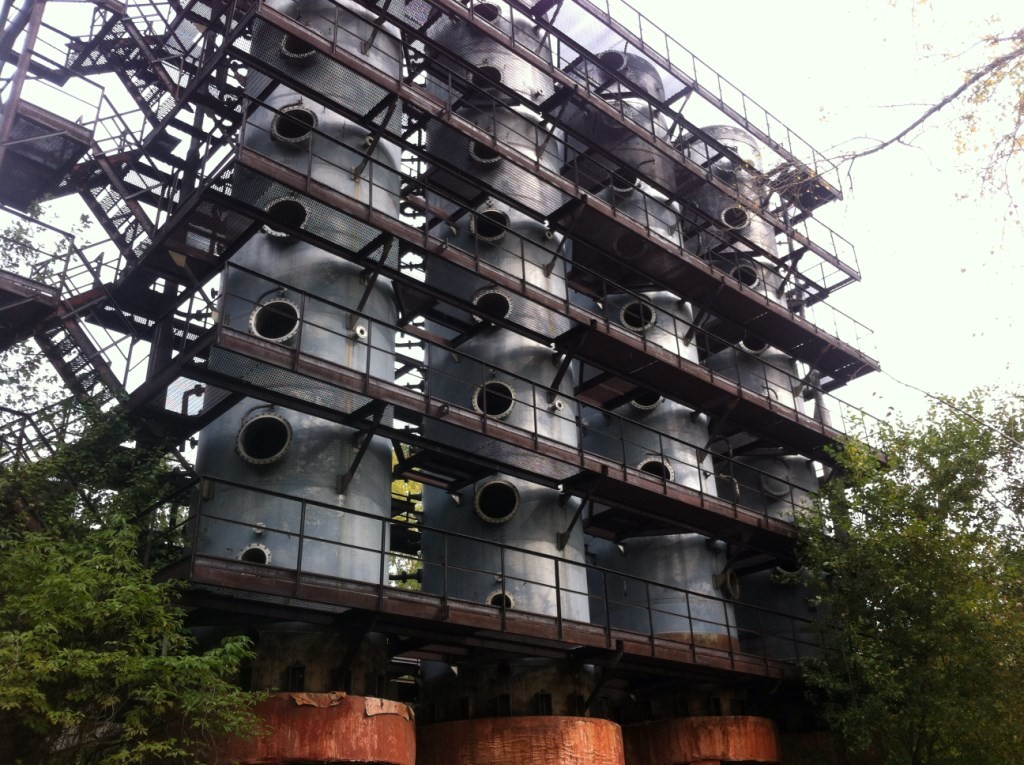

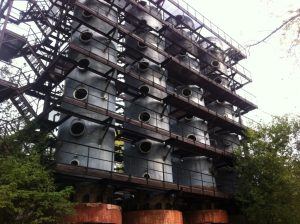

Колонна для улавливания и обезвреживания нитрозных газов

Тип и система - Колонное оборудование
Наименование и назначение - Колонна, улавливание и обезвреживание нитрозных газов
Тип тарелок и количество - Специальные, 15 штук
Материал - нержавеющая сталь 12Х18Н10Т
Габаритные размеры - диаметр 3 140 мм, высота 16 360 мм
Масса аппарата - 32 025 кг
Масса аппарата при гидроиспытании - 132 025 кг
толщина стенки - 12 мм
Емкость аппарата - 100 м.куб.
Поверхность теплообмена в змеевике - 185 м.кв.
Наименование рабочей среды:
в аппарате - азотная кислота 10-65%, нитрозный газ с содержанием окислов азота 5-35%
в змеевике - вода
Характеристики рабочей среды:
в аппарате - максимальная температура +40 С
минимальная температура положительная
в змеевике - максимальная температура +35 С
минимальная температура положительная
Рабочее давление:
в аппарате - 0,08 МПа абсолютное
в змеевике - 0,3 МПа
Расчетное давление:
в аппарате - 0,03 МПа наружное
в змеевике - -------
Пробное давление (гидравлическое) в аппарате:
в вертикальном положении 0,2 МПа
в горизонтальном положении 0,45 МПа
периодическом освидетельствовании 0,2 МПа
Пробное давление (гидравлическое) в змеевике:
в вертикальном положении 0,45 МПа
в горизонтальном положении 0,45 МПа
периодическом освидетельствовании 0,45 МПа
Завод изготовитель - ОАО Дзержинскхиммаш город Дзержинск Нижегородская область
Год выпуска 20 июня 1990 года
Ранее не эксплуатировалась
Техническая документация - частично утеряна
