Описание
Поршневой вакуумный насос имеет большой вес на объем воздуха из-за низкой скорости вращения, но его конструкция прочна и проста в обращении, а эффективность при промежуточном разрежении высока.
Хотя поршневые вакуумные насосы имеют низкую скорость и большой вес на объем воздуха, они по-прежнему широко используются сегодня из-за их преимуществ, таких как прочная конструкция, простота в обращении и хорошая эффективность при промежуточном вакууме.

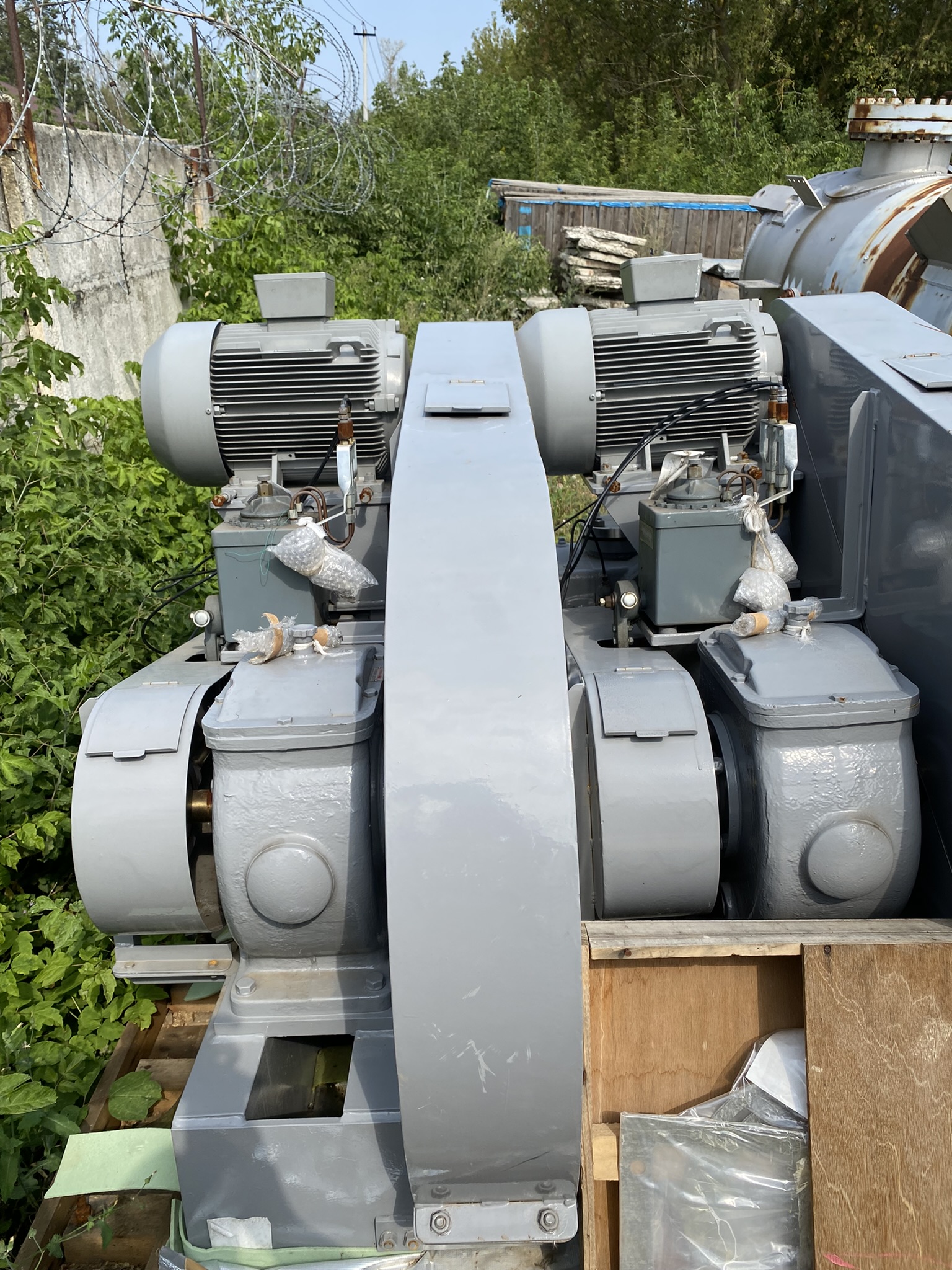

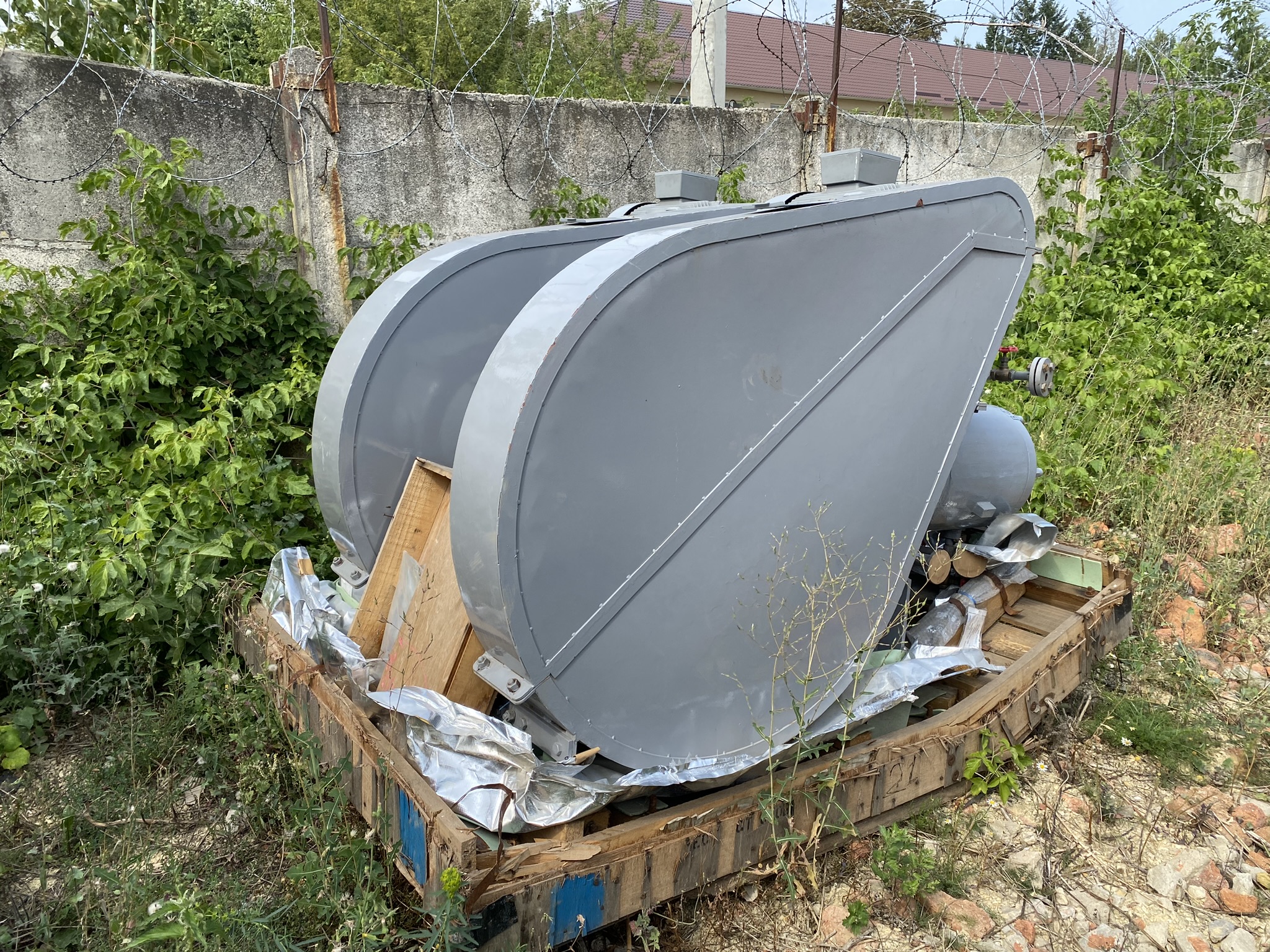

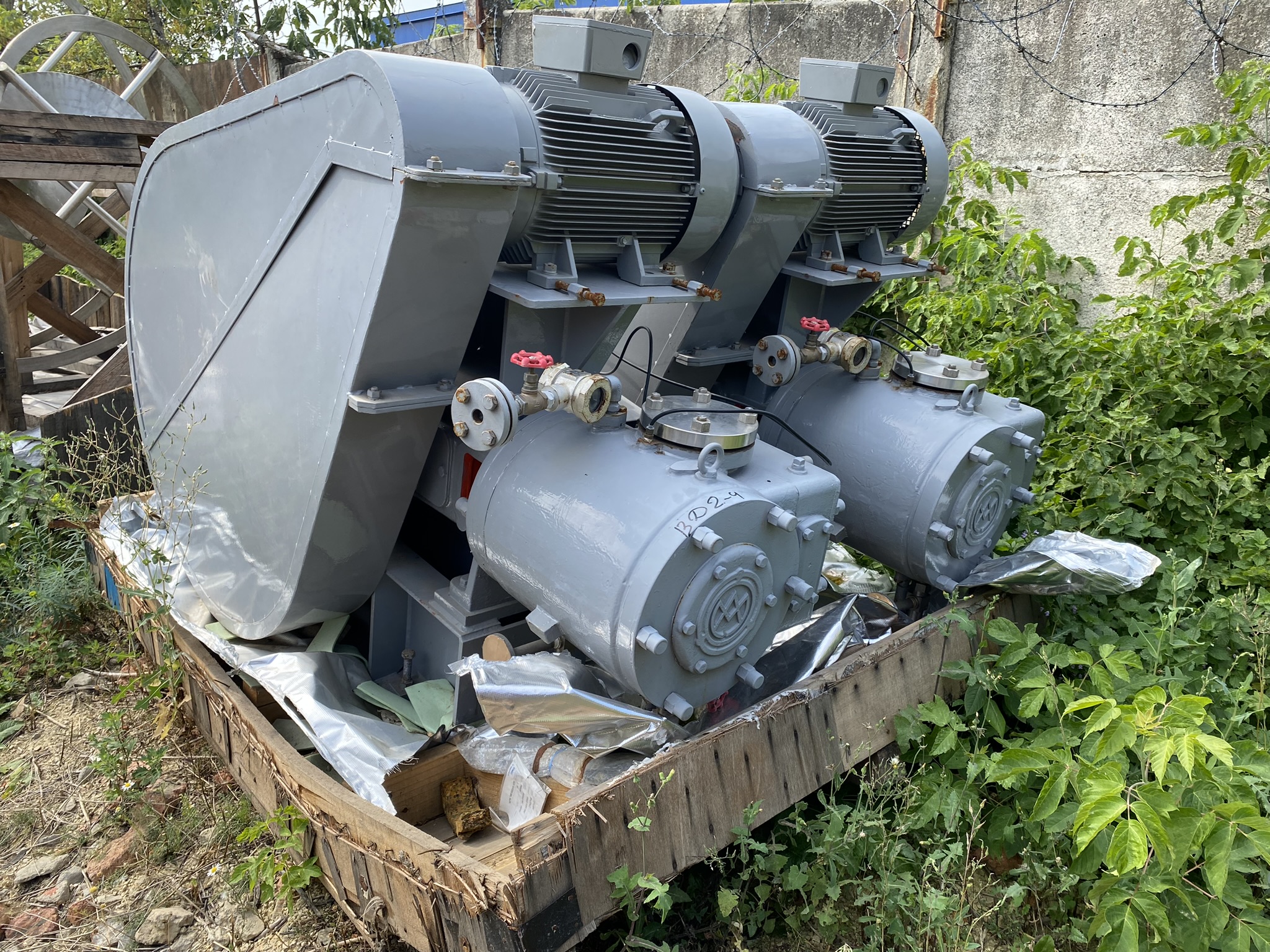

Вакуумный насос типа HI
Модель: Тип золотникового клапана, одноступенчатый, с горизонтальным водяным охлаждением. Подшипники и двигающиеся части смазываются разбрызгиванием. Цилиндр и золотник смазываются автоматическим лубрикатором.
Скорость откачки: 2,0 ~ 38,4 м.куб./мин.
Предельное давление: 800-470 Па
Техническая характеристика:
Год выпуска – январь 1989
Ранее не эксплуатировался
Техническая документация в наличии
Рабочий режим:
Температура на входе – 50 0С
Плотность – 0,28 кг/м.куб.
Молекулярный вес – 28
Производительность – от 180 до 210 м.куб/час
Давление на входе – 0,055 МПа (406 мм.рт.ст.)
Давление на выходе – 0,099 МПа (745 мм.рт.ст.)
Спецификация:

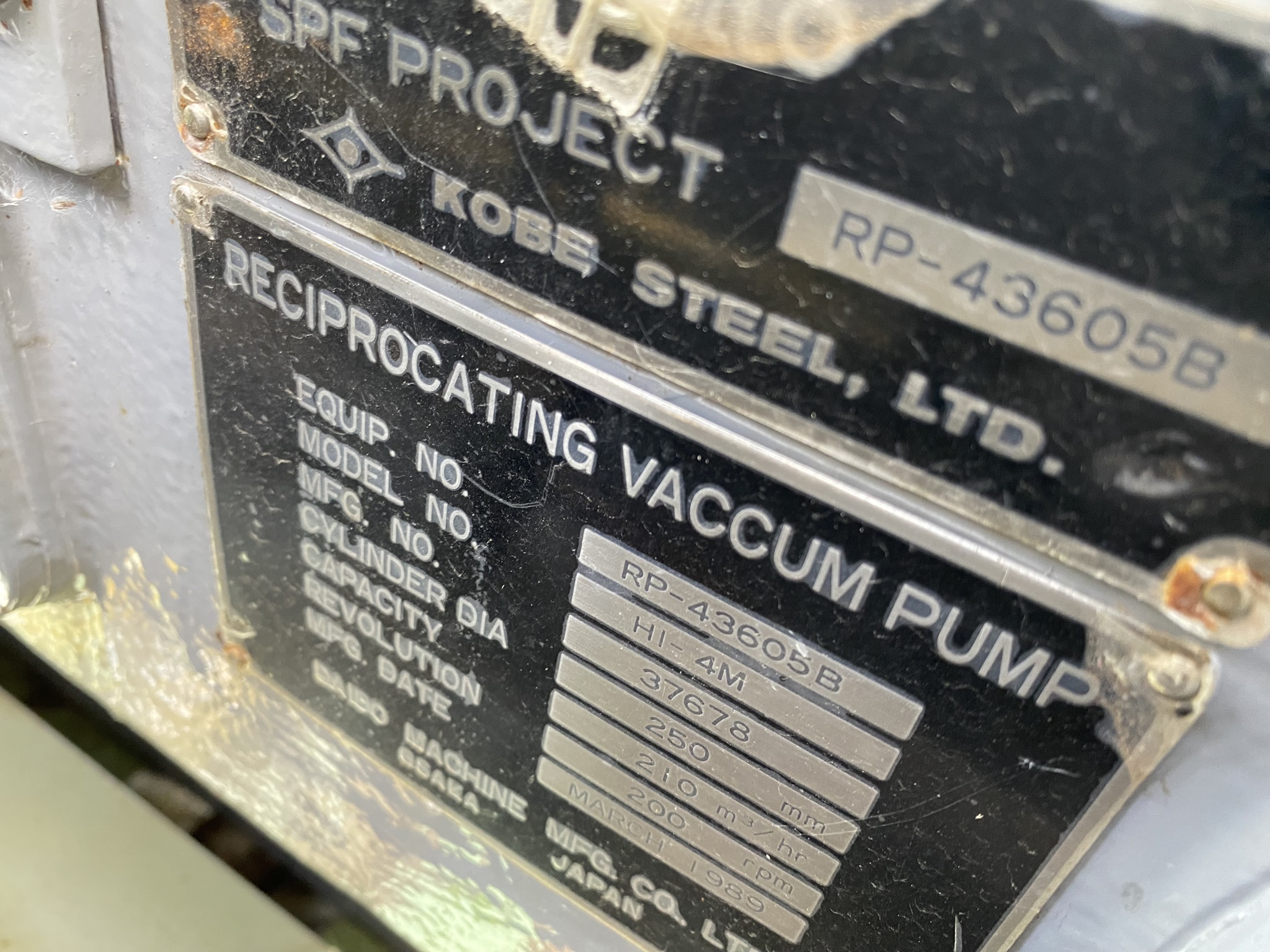

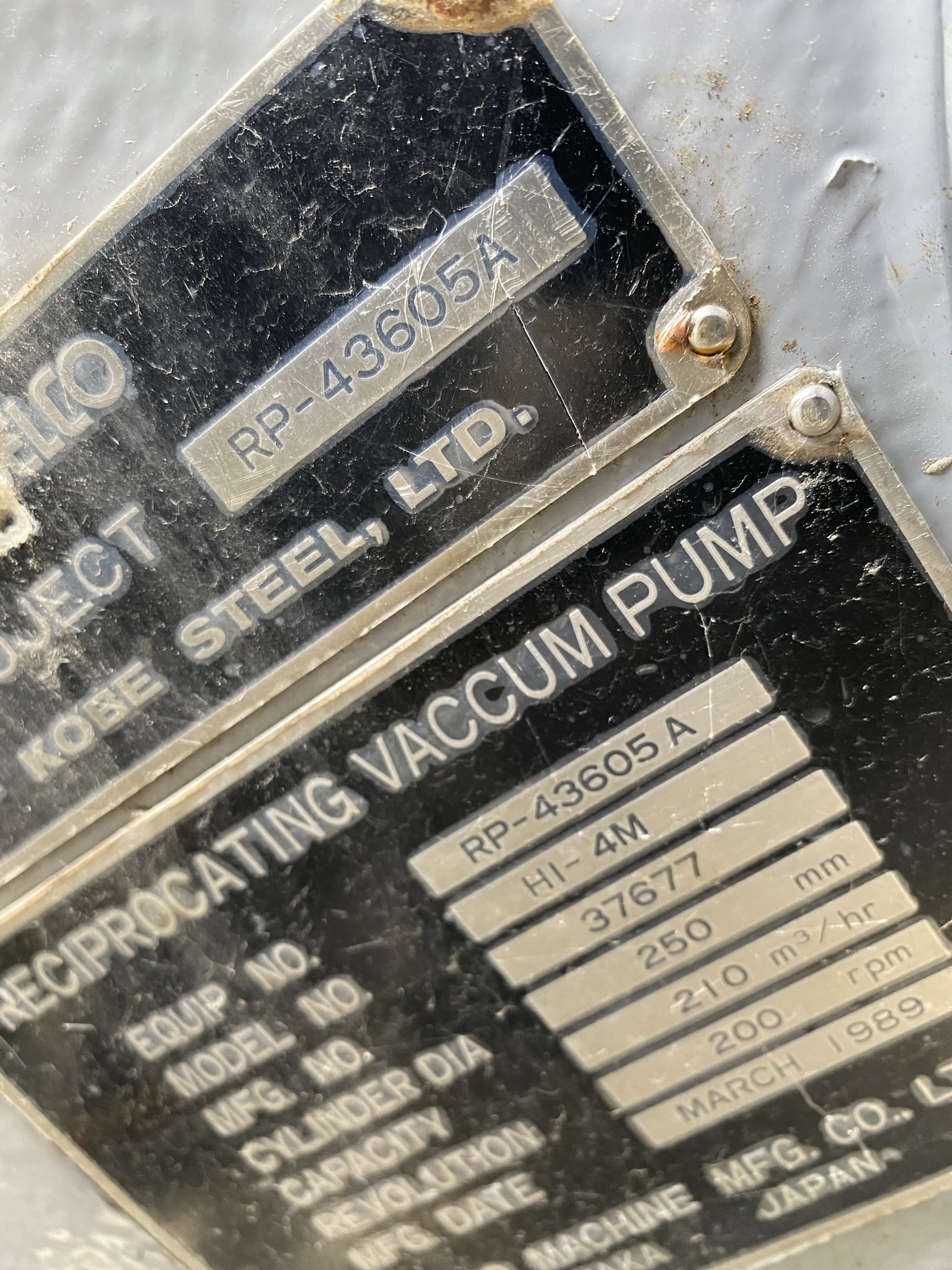

Изготовитель – DAIDO MACHINE MFG. Co., LTD Japan

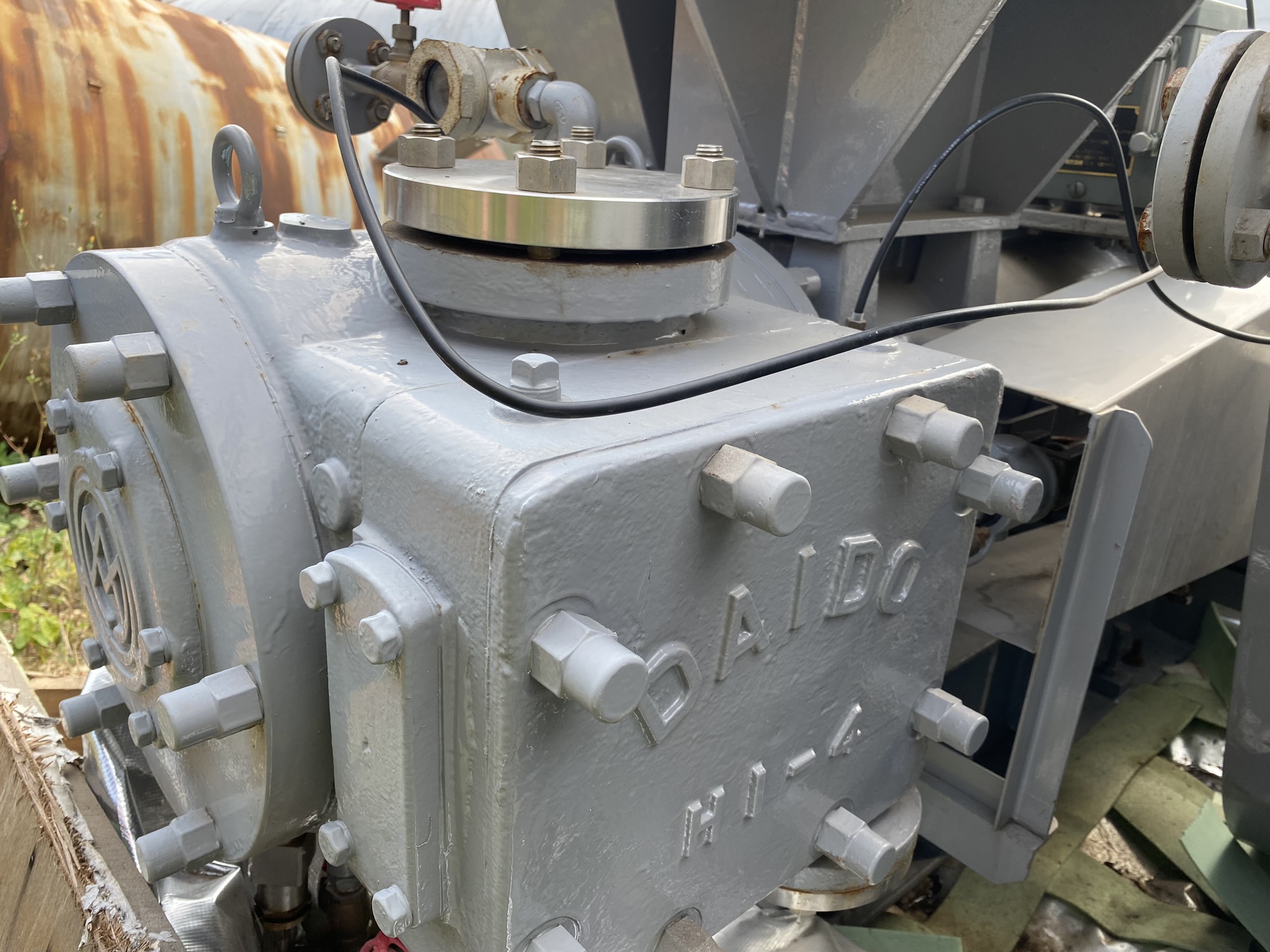

Тип насоса – HI-4M
Число ступеней – 1
200 об/мин
Полезная мощность – 2,3 кВт
КПД – 47%
Потребляемая мощность – 4,9 кВт
Материалы и детали:
Цилиндр – MEEHANITE METALL
Поршень – FC 20
Рама – FC 20
Крейцкопф – FCD 45

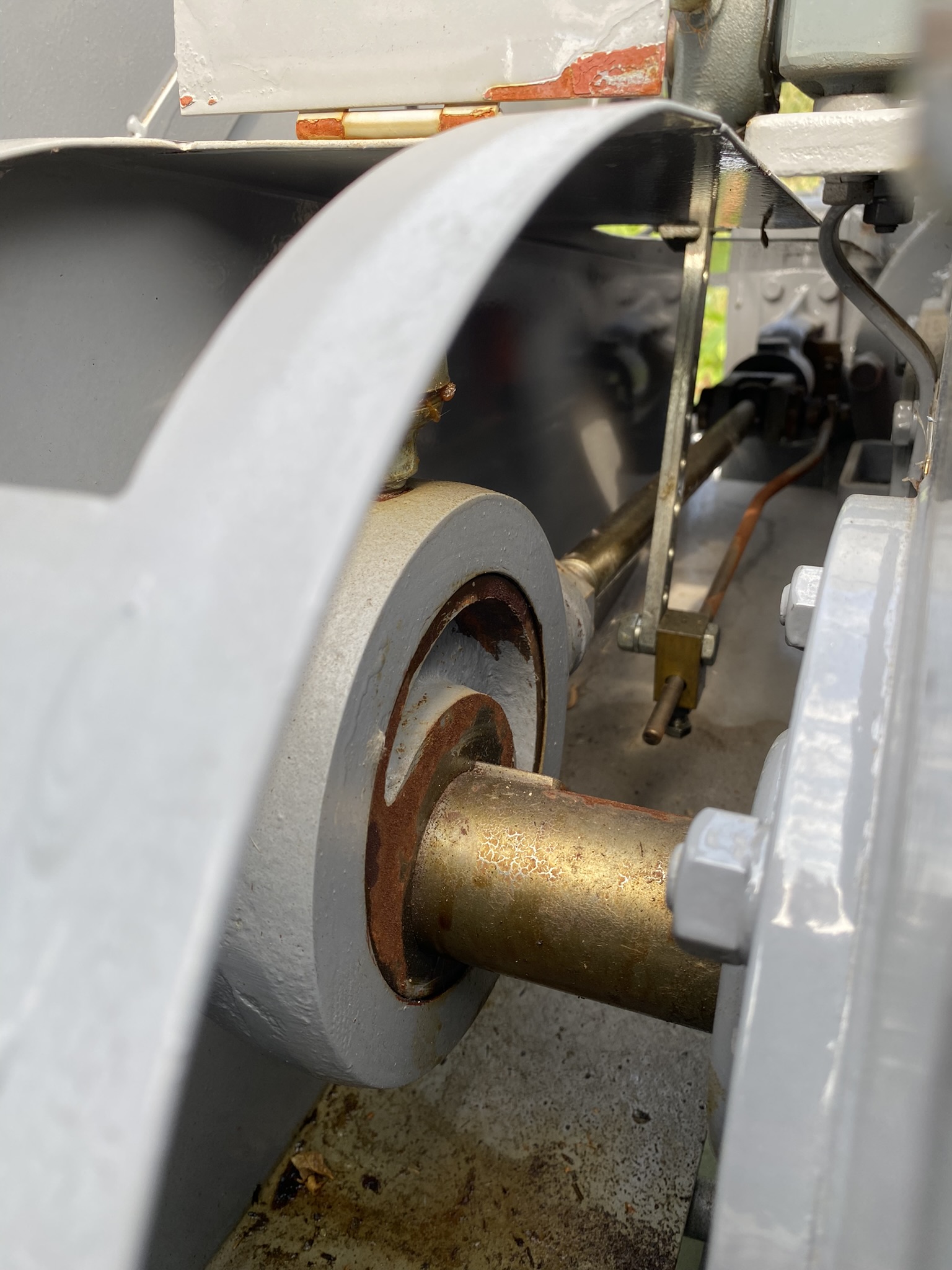

Поршневой шток – SCM 435H
Клапанная плита – SUS 410
Расчетное давление цилиндра – 0,2 МПа
Давление гидроиспытания цилиндра – 0,5 МПа
Уплотнение вала – сальник

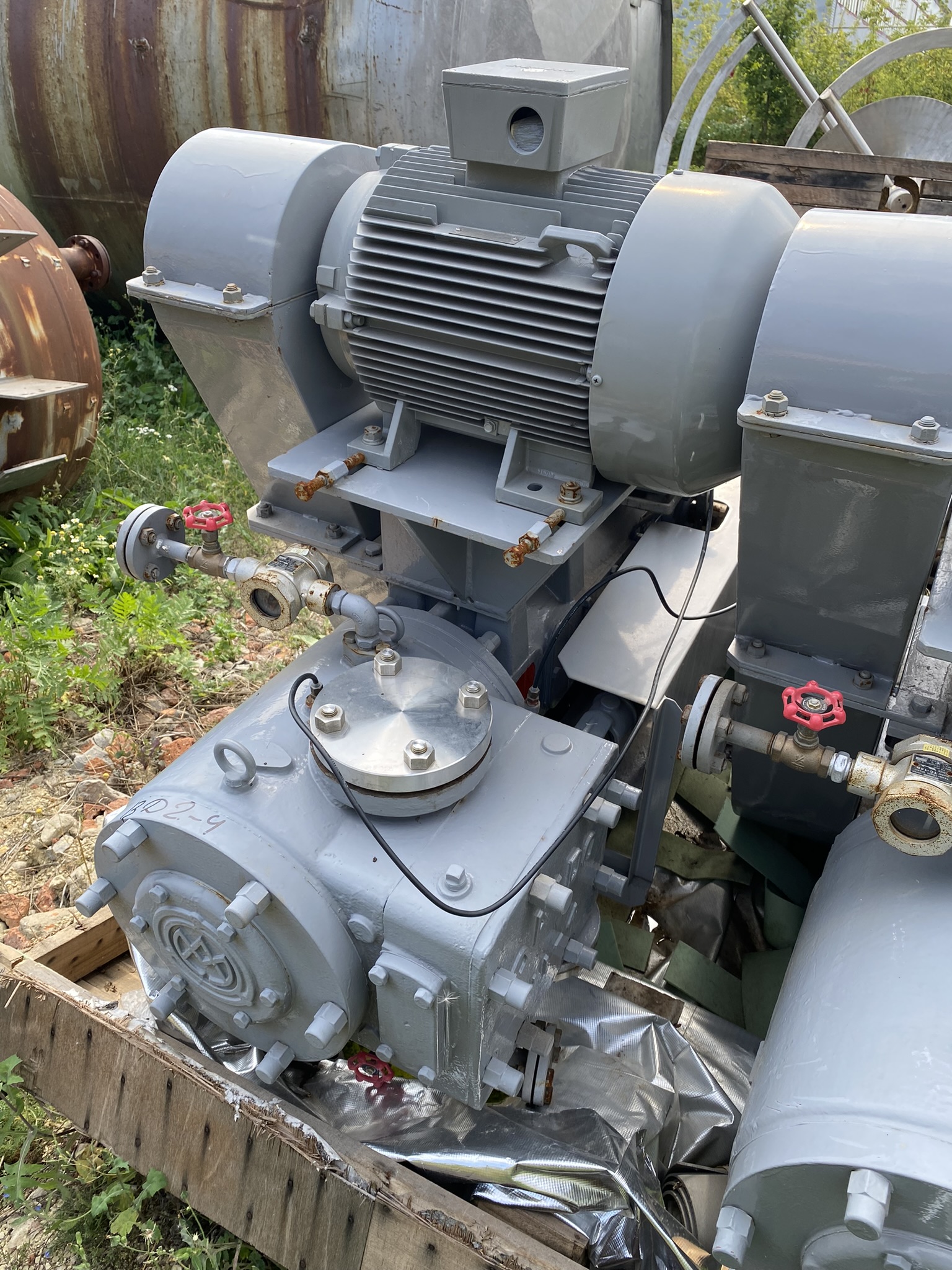

Мотор и электродвигатель:
Изготовитель –
Выходная мощность – 9,7 кВт/1000 об/мин.
Фаза – 3 / 50 Гц / 380В
Тип 1 MA5 166-6BB70-Z взрывозащищенный EXE2T3
Информация:
Вес нетто насоса – 560 кг
Основание – 150 кг
Электродвигатель – 100 кг
Температура охлаждающей жидкости/расход – 30 0С / 0,6 м.куб./час
Сепаратор на нагнетании вакуумного насоса – отсутствует
Шумоглушитель вакуумного насоса – отсутствует
