Описание

Ранее эксплуатировалась: предназначалась для выделения обратного диэтиленгликоля
Изготовитель: Пензхиммаш, г. Пенза Россия
Год выпуска: 1988
Техническая документация: паспорт

Технические характеристики и параметры

Колонна и Куб:
рабочее давление, МПа вакуум с остаточным давлением 40 мм. рт. ст.
пробное давление, МПа 0,272
максимальная температура, С – +240
минимальная температура, С – +145
рабочая среда жидкость морфолин, диэтиленгликоль
внутренний объём колонны, м.куб. 3,3

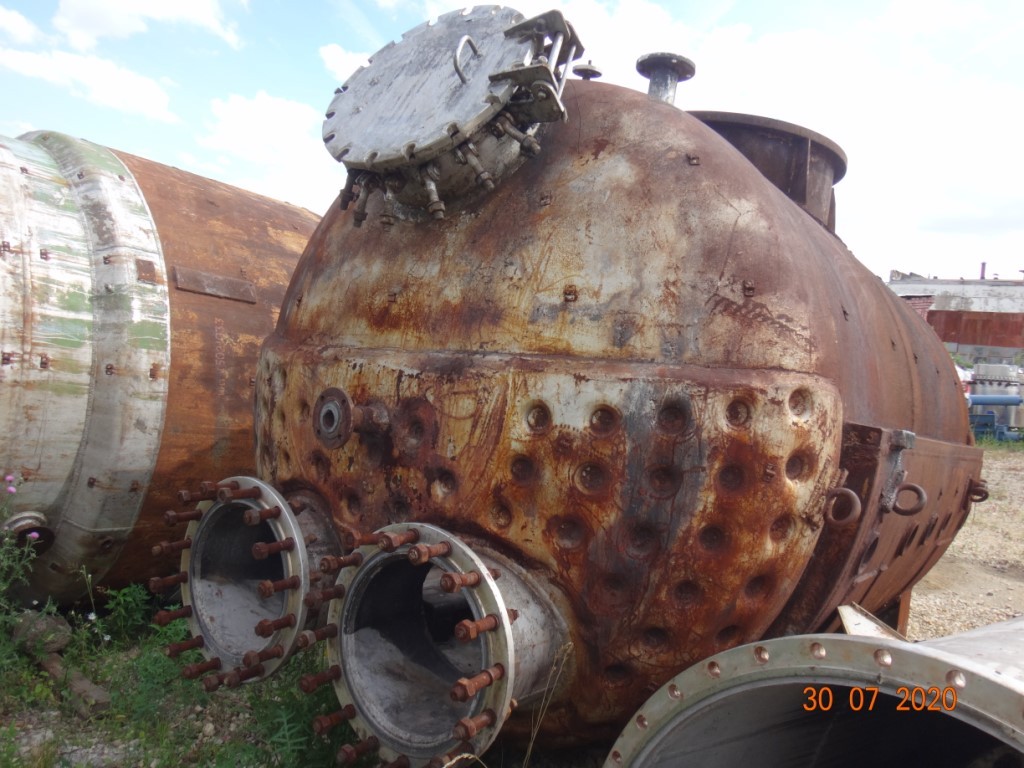

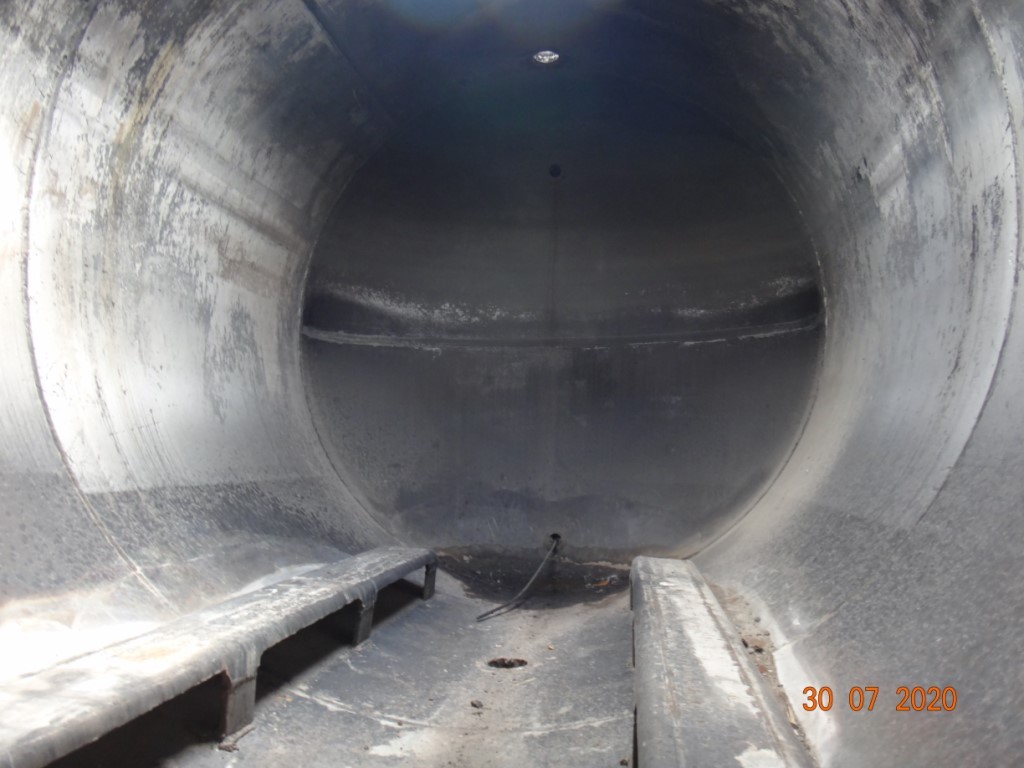

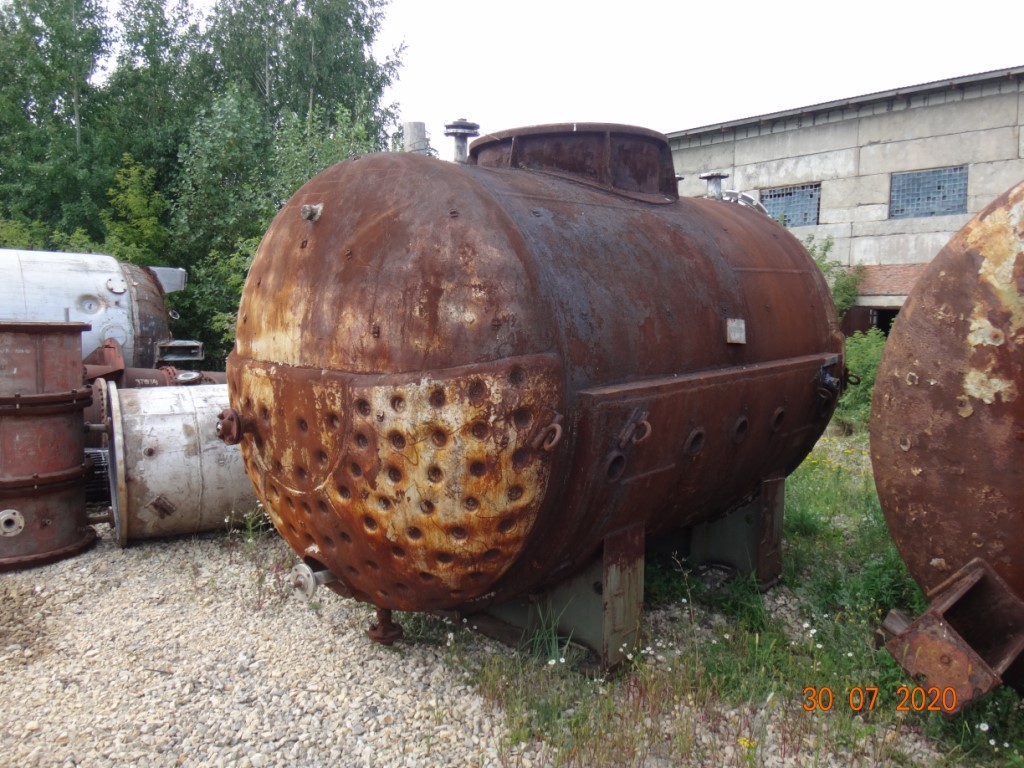

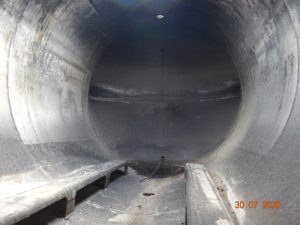

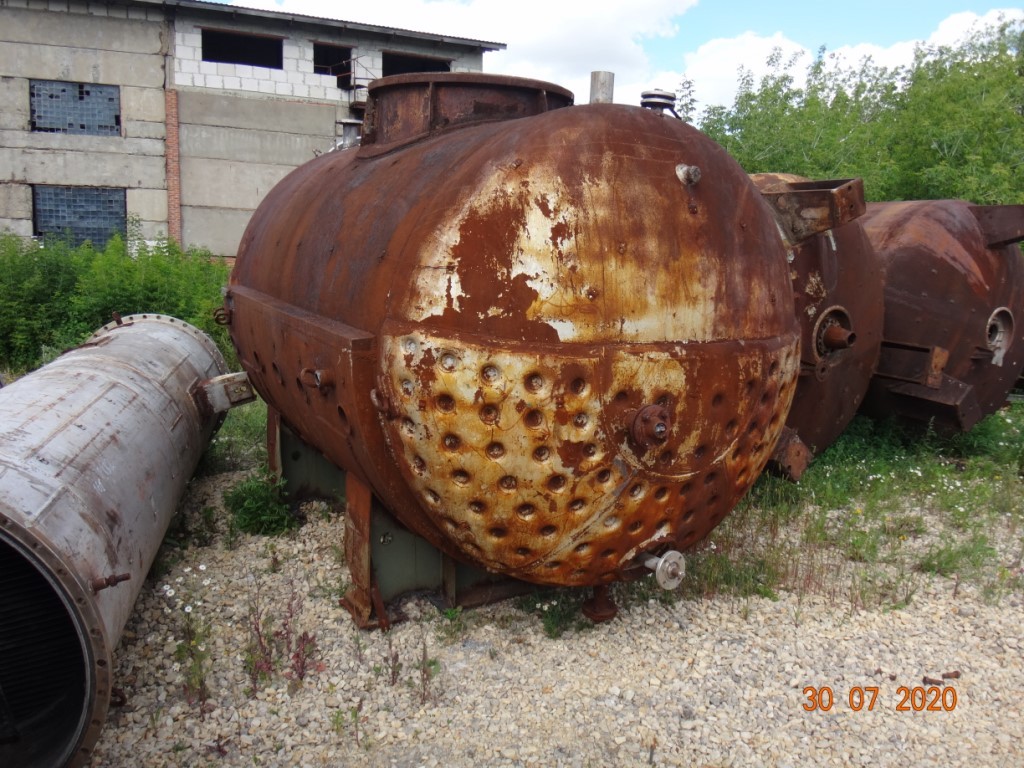

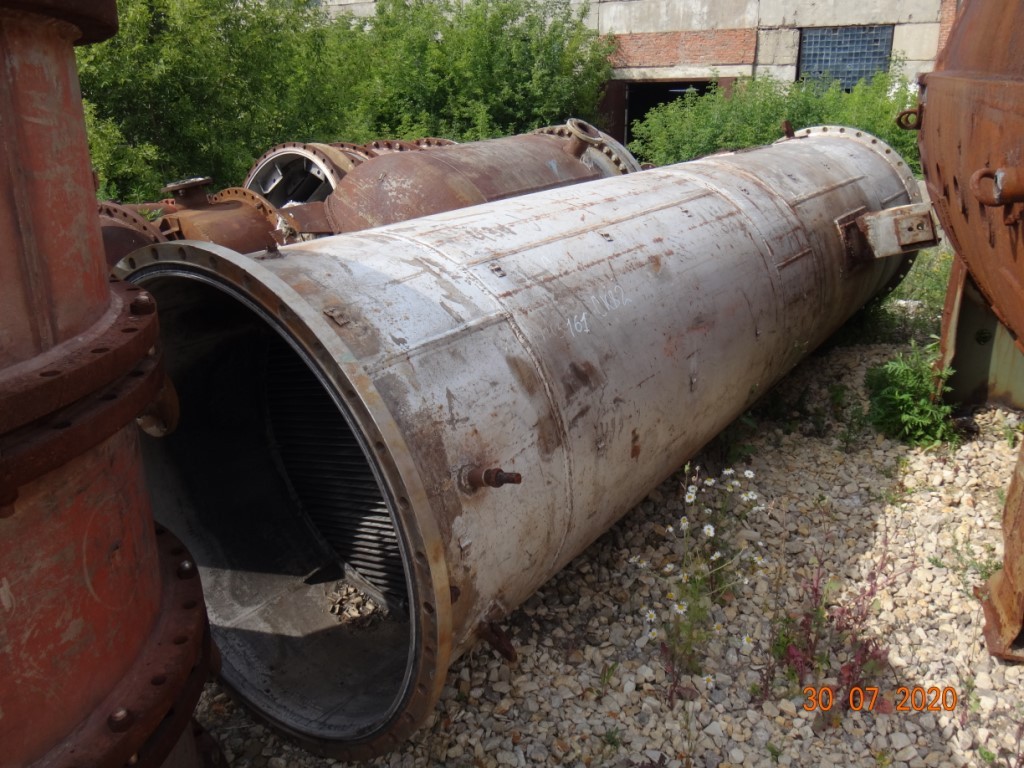

внутренний объём куба, м.куб. 10

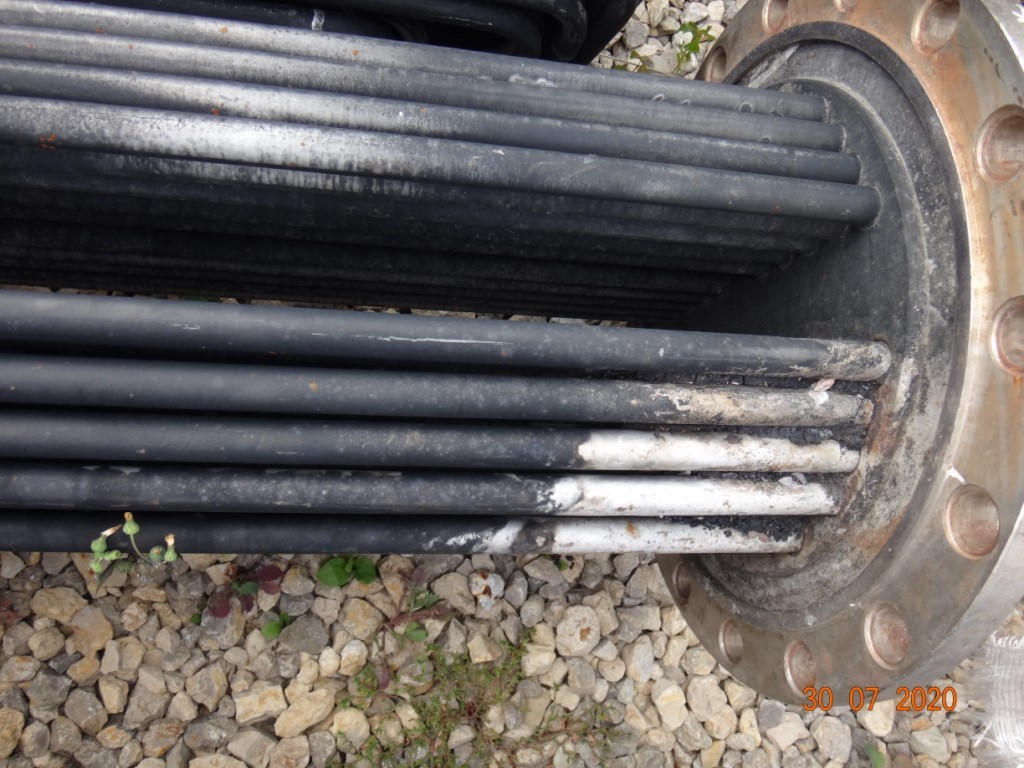

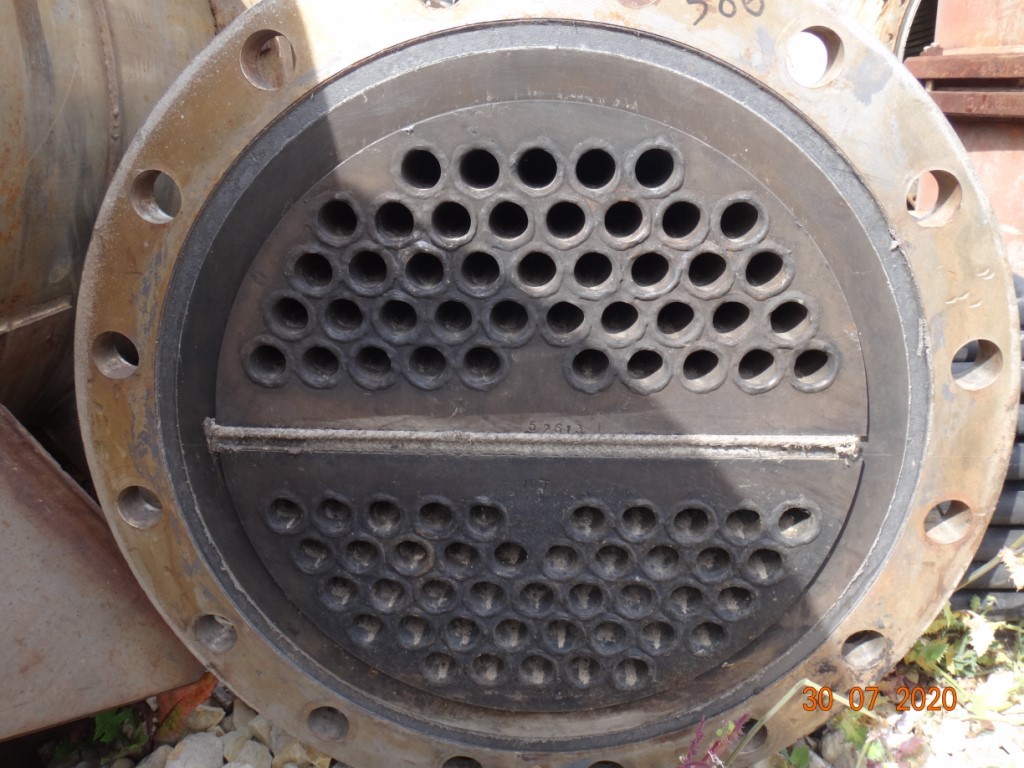

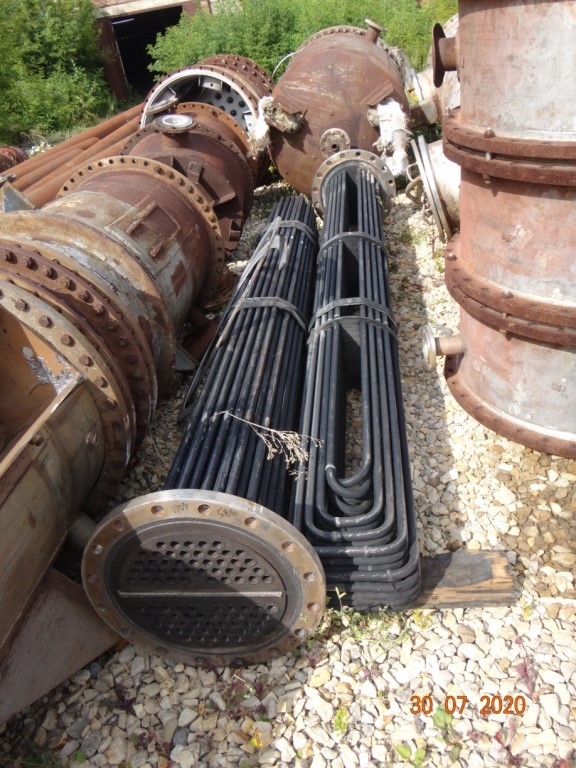

поверхность теплообмена подогревателей куба, м.кв. – 55
материал колонны сталь 12Х18Н10Т
материал куба сталь 09Г2С + 12Х18Н10Т (биметалл)

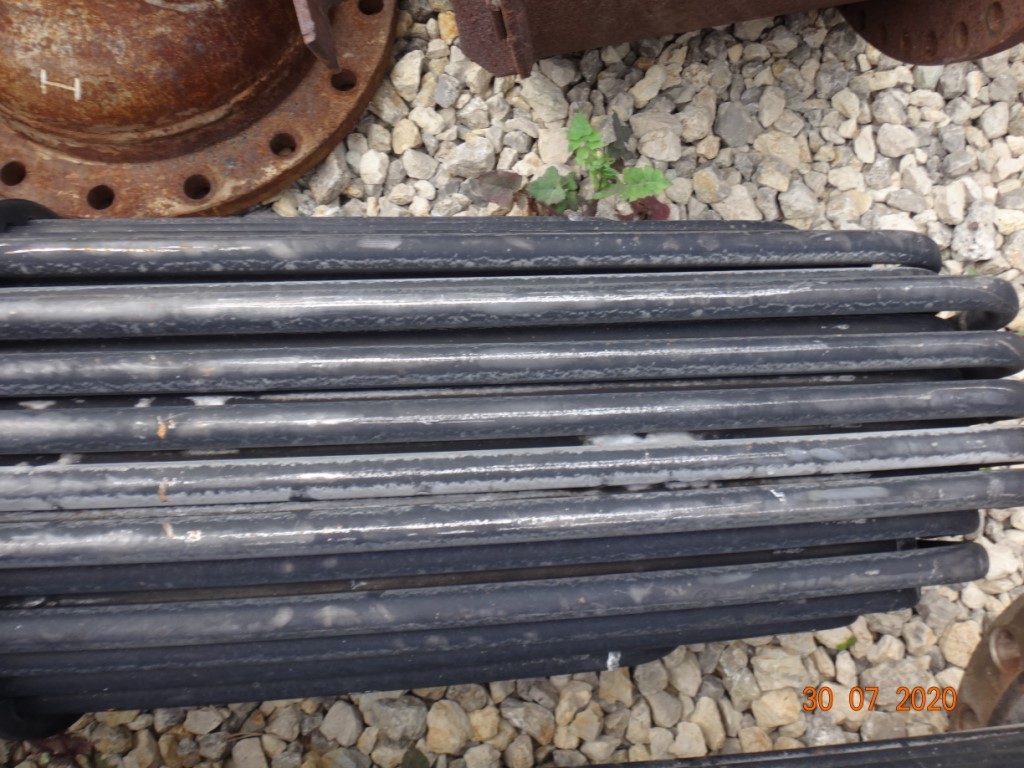

материал подогревателей куба 12Х18Н10Т
масса куба и подогревателей, кг. 11 100 Габаритные размеры и характеристика колонны:

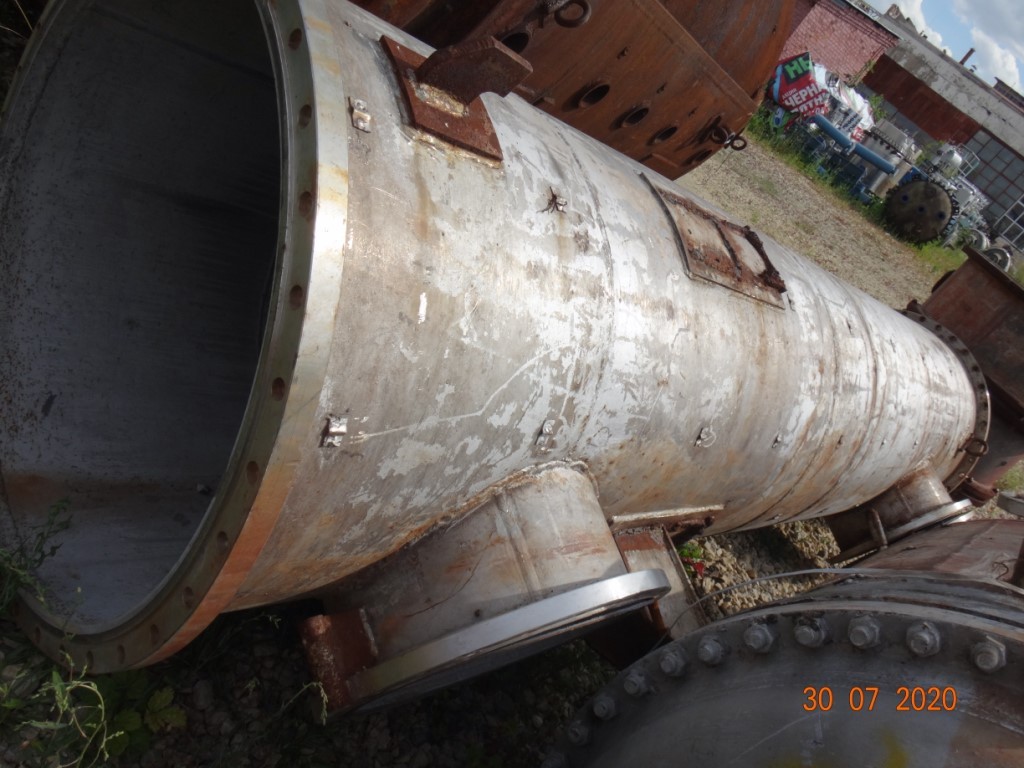

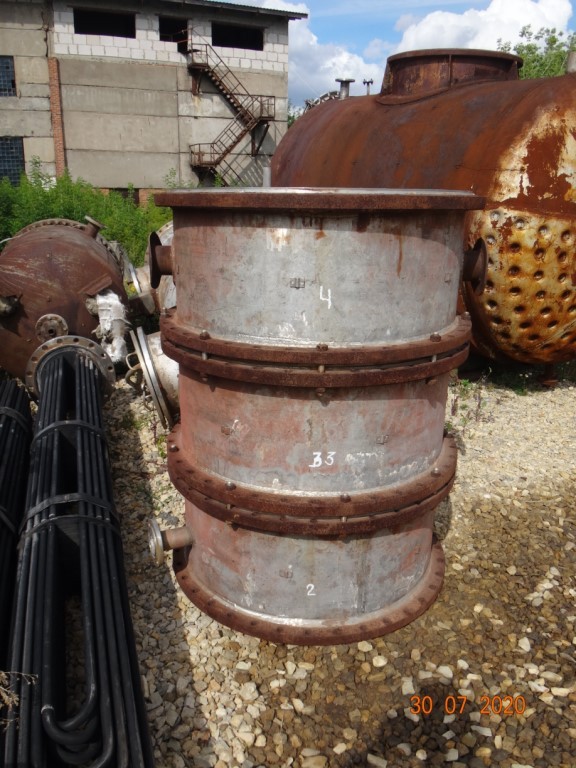

диаметр царги, мм 1 000
количество тарельчатых царг, шт. 5

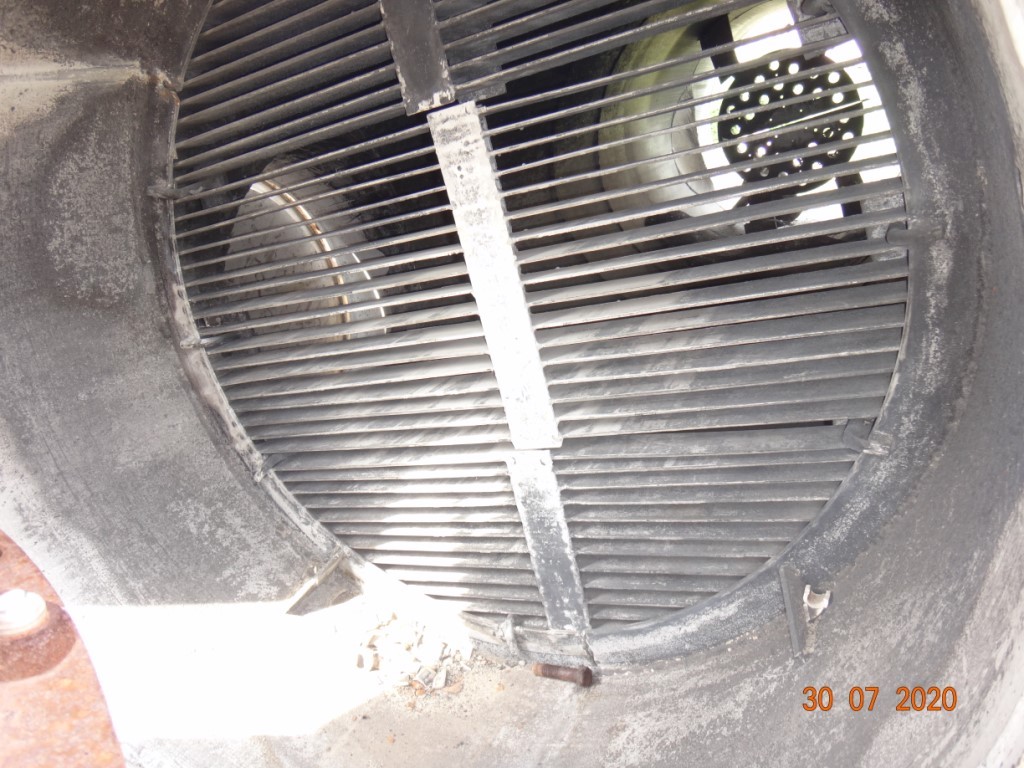

количество насыпных царг, шт. – 1

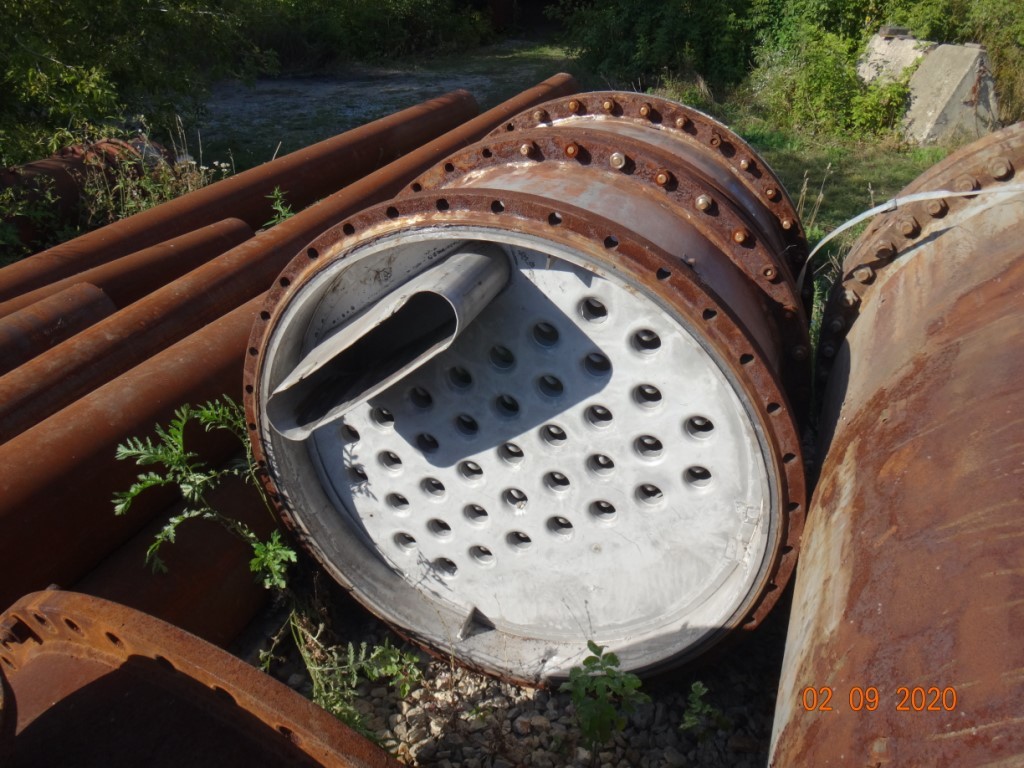

количество тарелок, шт. 2

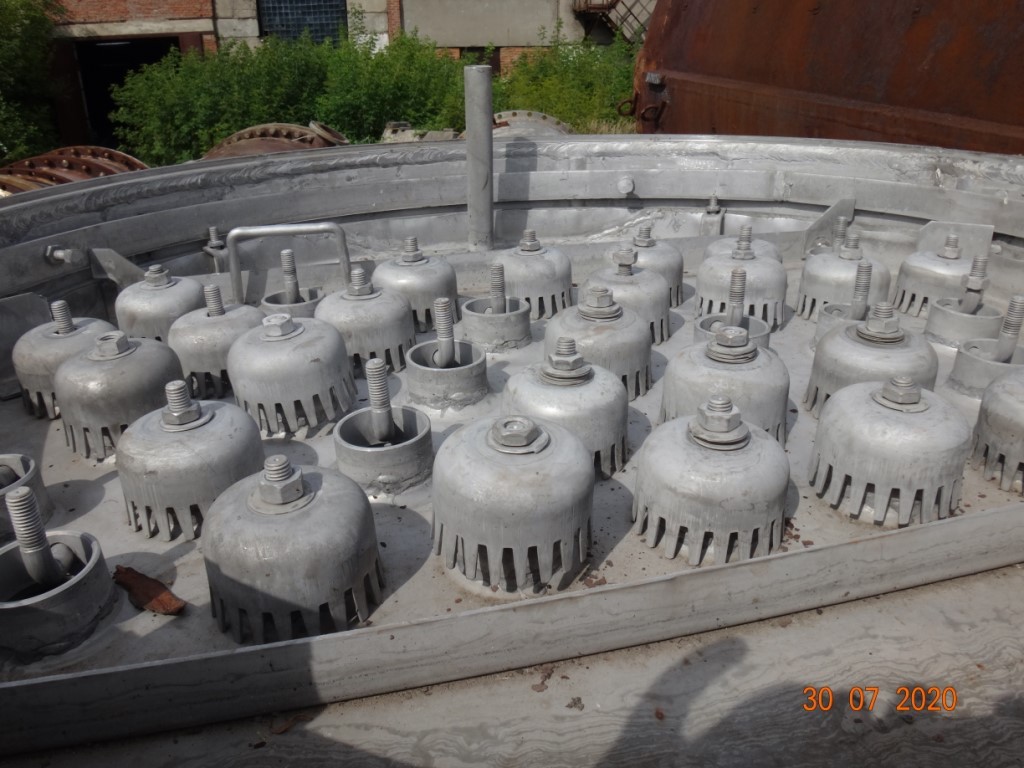

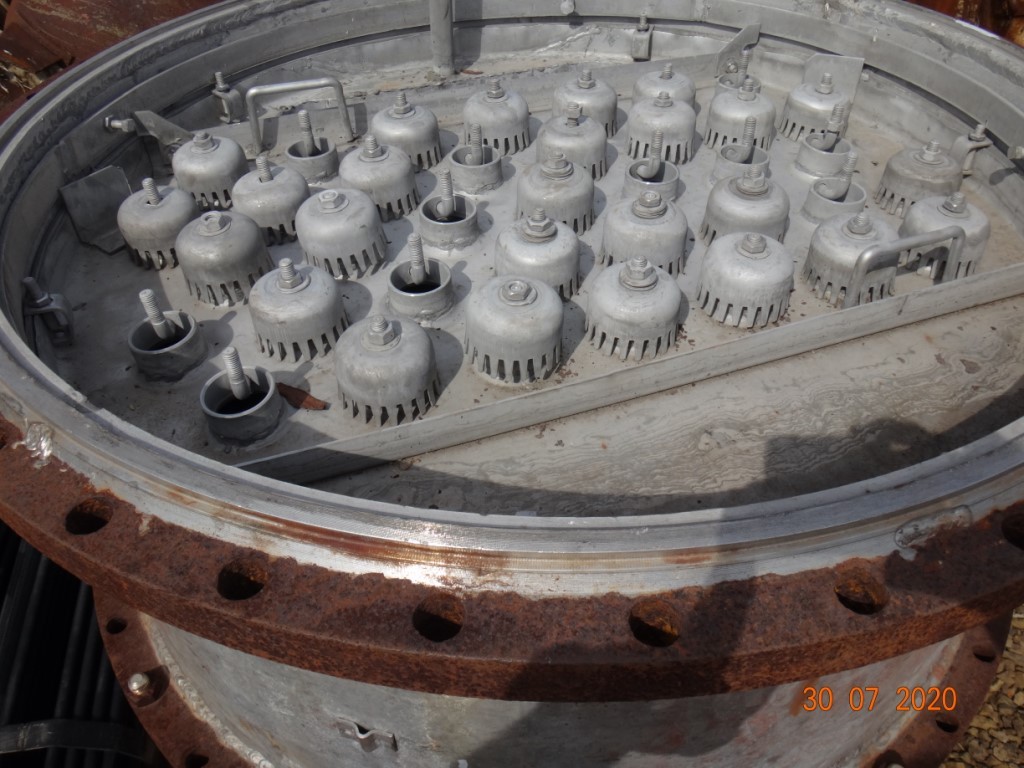

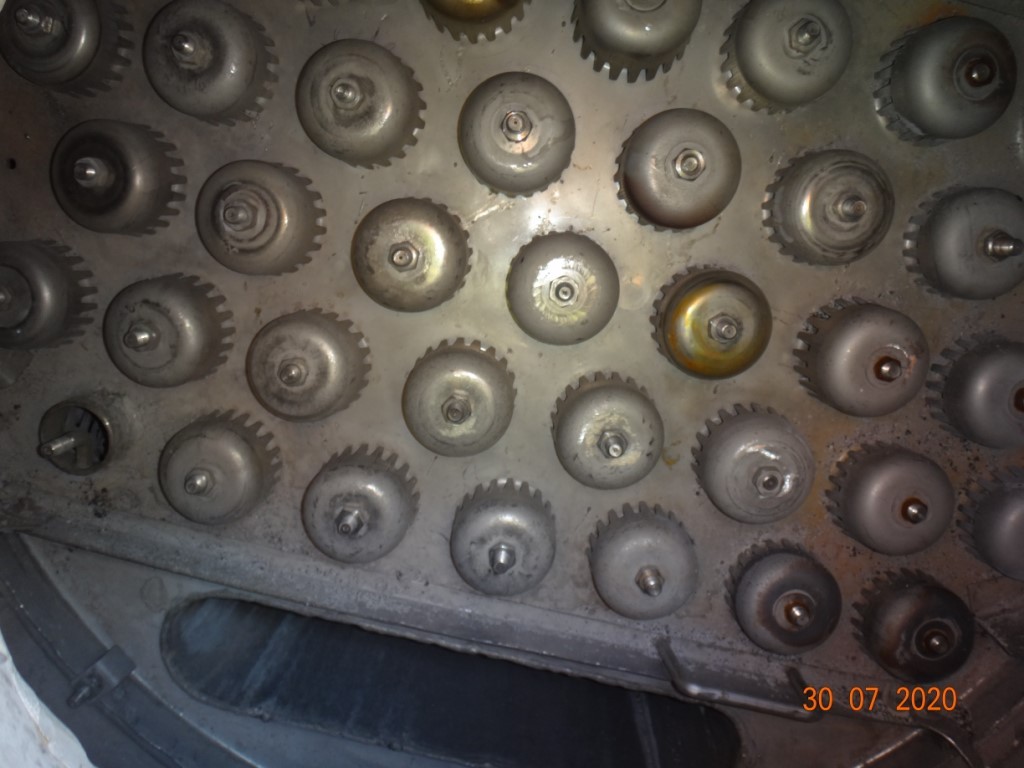

количество колпачков на тарелке, шт. 37
диаметр, мм 1 130
длина, мм 1 690
ширина, мм 1 690
высота, мм 4 650
вес трех царг, кг. 1 040 толщина, мм – 10
вес двух царг + колпак, кг. 912 толщина, мм 10
вес компенсатора, кг. 226
вес насыпной царги, кг. -1 332

Рубашка обогрева/охлаждения:
рабочее давление, МПа 0,6
пробное давление, МПа 0,9
максимальная температура, С – +280
минимальная температура, С – +260
рабочая среда ВОТ (дифенильная смесь)
материал рубашки обогрева/охлаждения сталь 09Г2С
поверхность теплообмена, м.кв. 13

Габаритные размеры установки:
диаметр, мм 2 240
длина, мм 4 880
ширина, мм 2 650
высота, мм 7 600
