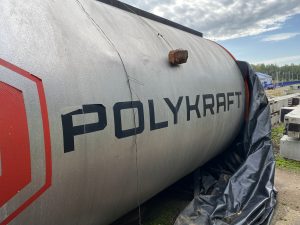

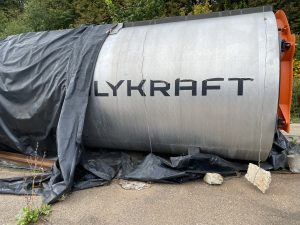

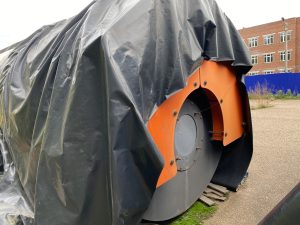

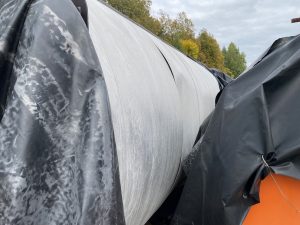

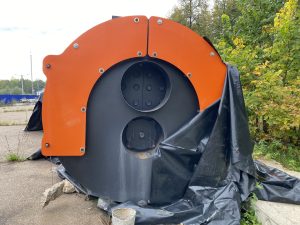

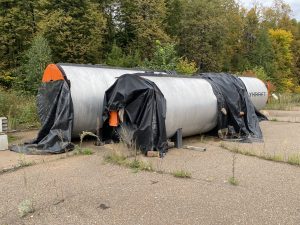

Стальной жаротрубный котел Polykraft (Россия) – серии Unitherm – 6000/150.
Год выпуска – 2018

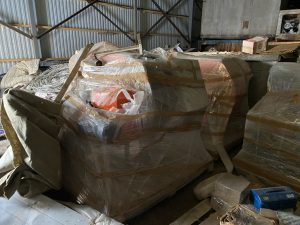

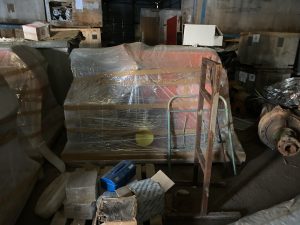

Ранее не эксплуатировались, хранение котлов – уличное, хранение горелок – неотапливаемый крытый склад
Стальной жаротрубный котел Polykraft (Россия) – серии Unitherm – 6000/150 – 2 шт.
- котел в тепловой изоляции и металлической обшивке с поворотной камерой и крепежными элементами под горелку
- ответные фланцы патрубков входа и выхода воды с комплектом крепежных элементов
- комплект турболизаторов
Теплопроизводительность ном., кВт: 6 000
Рраб воды на выходе из котла, МПа: 0,6
Т воды на входе в котел, 0С: 70
Т воды на выходе из котла, 0С: 150
Расчетное аэродинамическое сопротивление, не более, мбар: 10,1
КПД, не менее:
- природный газ – 91%
- жидкое топливо – 90%
Расход топлива, расчетный:
- природный газ при Qpн = 8 620 ккал/м3, Нм3/ч – 657,7
- дизельное топливо, Qpн = 8 620 ккал/м3, Нм3/ч – 563,1
Масса котла без воды, кг: 12 600
Водяной объём котла, м3: 14,2
Расход воды через котёл:
- при 115 0С на выходе, м3/ч – 114,7
Размеры котла:
- длина (без горелки), мм – 5 644
- ширина, мм – 2 470
- высота, мм – 2 681
Стальной жаротрубный котел Polykraft (Россия) – серии Unitherm – 3000/150 – 1 шт.
- котел в тепловой изоляции и металлической обшивке с поворотной камерой и крепежными элементами под горелку
- ответные фланцы патрубков входа и выхода воды с комплектом крепежных элементов
- комплект турболизаторов
Теплопроизводительность ном., кВт: 3 000
Рраб воды на выходе из котла, МПа: 0,6
Т воды на входе в котел, 0С: 60
Т воды на выходе из котла, 0С: 150
Расчетное аэродинамическое сопротивление, не более, мбар: 7,2
КПД, не менее:
- природный газ – 91%
- жидкое топливо – 90%
Расход топлива, расчетный:
- природный газ, м3/ч – 328
- дизельное топливо, кг/ч – 281
Подвод/отвод воды, PN 6: DN 150
Штуцера предохранительных клапанов, PN 16: DN 65
Масса котла без воды, кг: 8 500
Водяной объём котла, м3: 6,9
Размеры котла:
- длина (без горелки), мм – 4 825
- ширина, мм – 1 985
- высота, мм – 2 200
Горелка газовая модулируемая комбинированная газ + дизель Polykraft (Россия) – модель IBSM 850 MG с газовой рампой для работы на среднем давлении – 2 шт.
Регулирование соотношения топливо/воздух: электронное
Технические характеристики:
Мощность горелки (газ/дизель): 1 640/2 730 – 8 200 кВт
- регулирование мощности : прогрессивное двухступенчатое/модулированное (от модулирующей котловой автоматики или от ПИД-регулятора – опция)
Глубина регулирования мощности:
- на природном газе – 1/5
- на дизельном топливе – 1/3
Конструктивные характеристики:
- стальной корпус
- голова сгорания с соплом из нержавеющей стали
- запальная горелка
- трансформатор и электроды розжига запальной горелки
- встроенный вентилятор с электродвигателем 22,0 кВт
- регулятор расхода газа с сервоприводом
- регулятор расхода жидкого топлива с сервоприводом
- трансформатор и электроды розжига дизельного топлива
- смотровое окно для визуального контроля пламени
Газовая линия Siemens VGD 40.080:
- газовый фильтр DN 80
- сдвоенный электромагнитный газовый клапан основной газовой линии, на одном из которых встроен регулятор давления газа
- электромагнитный клапан запальной горелки
- реле минимального и максимального давления газа
- контроль герметичности газовых клапанов
- манометр с кнопочным краном
- соединительные детали
Присоединительное давление газа – 500 мбар
Присоединительный диаметр – DN 80
Электрическая панель управления горелки:
- на базе микропроцессорного контроллера Siemens LMV 2X
- поставляется в собранном виде (на горелке)
Топливная линия (топливо дизельное по ГОСТ 305-82, вязкостью не более 1,45 Е (6 сСт) при 20 0С, давление перед насосом 0,25 – 0,3 МПа):
- топливный насос Suntec T4A – 107 с электродвигателем 4,0 кВт
- самоочищающийся фильтр
- регулятор давления топлива
- манометр с отсечным краном
- соединительные детали

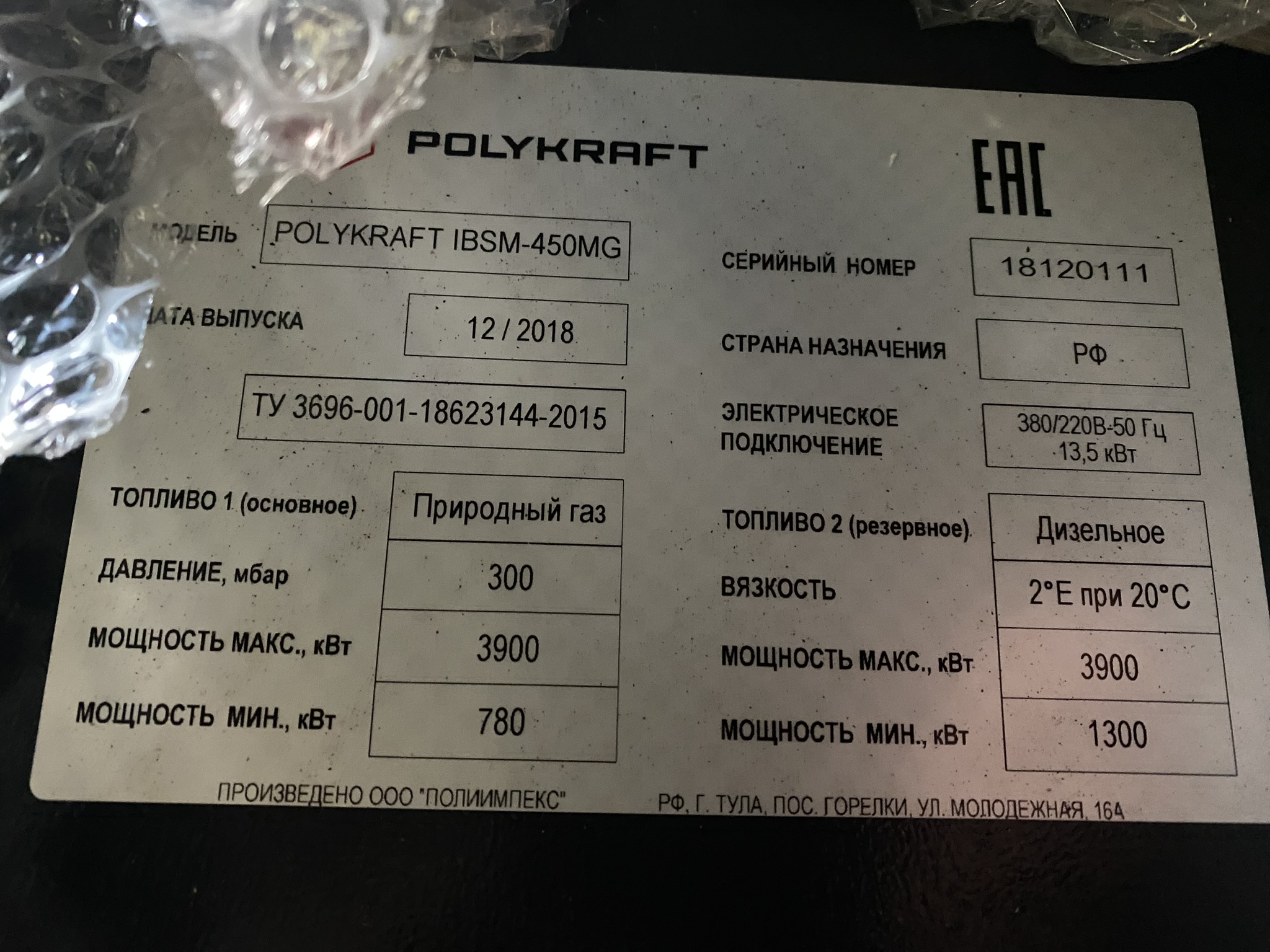

Горелка газовая модулируемая комбинированная газ + дизель Polykraft (Россия) – модель IBSM 450 MG с газовой рампой для работы на среднем давлении – 1 шт.
Регулирование соотношения топливо/воздух: электронное
Технические характеристики:
Мощность горелки (газ/дизель): 780/1 300 – 3 900 кВт
- регулирование мощности : прогрессивное двухступенчатое/модулированное (от модулирующей котловой автоматики или от ПИД-регулятора – опция)
Глубина регулирования мощности:
- на природном газе – 1/5
- на дизельном топливе – 1/3
Конструктивные характеристики:
- стальной корпус
- голова сгорания с соплом из нержавеющей стали
- запальная горелка
- трансформатор и электроды розжига запальной горелки
- встроенный вентилятор с электродвигателем 11,0 кВт
- регулятор расхода газа с сервоприводом
- регулятор расхода жидкого топлива с сервоприводом
- трансформатор и электроды розжига дизельного топлива
- смотровое окно для визуального контроля пламени
Газовая линия Siemens VGD 20.503:
- газовый фильтр DN 65
- переход DN 65/Rp2
- сдвоенный электромагнитный газовый клапан основной газовой линии, на одном из которых встроен регулятор давления газа
- электромагнитный клапан запальной горелки
- реле минимального и максимального давления газа
- контроль герметичности газовых клапанов
- манометр с кнопочным краном
- соединительные детали
Присоединительное давление газа – 300 мбар
Присоединительный диаметр – DN 65
Электрическая панель управления горелки:
- на базе микропроцессорного контроллера Siemens LMV 2X
- поставляется в собранном виде (на горелке)
Топливная линия (топливо дизельное по ГОСТ 305-82, вязкостью не более 1,45 Е (6 сСт) при 20 0С, давление перед насосом 0,25 – 0,3 МПа):
- топливный насос HP_SMG 1729 с электродвигателем 2,2 кВт
- самоочищающийся фильтр
- регулятор давления топлива
- манометр с отсечным краном
- соединительные детали
