Описание

Техническая характеристика:
1. Предназначен для промышленных испытаний в качестве охладителя серной кислоты.
2. Концентрация серной кислоты на входе в теплообменник 100%, на выходе – (70….75%).
3. Охлаждающая среда – вода или рассол.
4. Рабочая температура серной кислоты при концентрации 100% – (+30….40) 0С, при концентрации (70….75)% – (+90….95)0С. рабочая температура рассола не ниже минус 18 0С.
5. Рабочее давление серной кислоты не более 0,1 МПа (1 кг/см2), охлаждающей среды не более 0,3 МПа (3 кг/см2).
Примечание: Допускаемые величины концентрации и температуры серной кислоты подлежат уточнению по результатам промышленных испытаний теплообменника.
6. Количество рабочих графитовых блоков – 4 шт.
7. Количество отверстий в блоке: по агрессивной среде – 320 шт. диаметр 22 мм, по охлаждающей среде – 272 шт. диаметр 12 мм.
8. Проходное сечение: по агрессивной среде – 1 216 см2, по охлаждающей среде – 325 см2.
9. Поверхность теплообмена одного рабочего блока – 8,3 м2.
10. Количество отверстий в решётке – 558 шт. диаметр 18 мм, проходное сечение которых – 1 417 см2.
11. Масса: графита – 2 340 кг, металла – 2 244 кг.

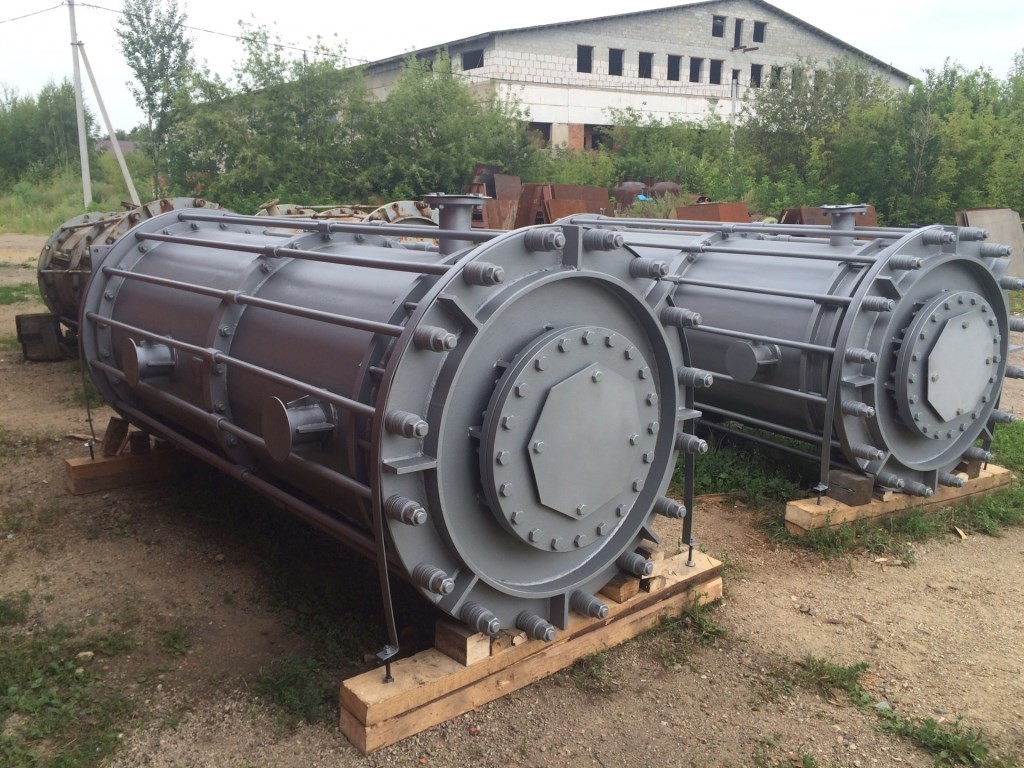

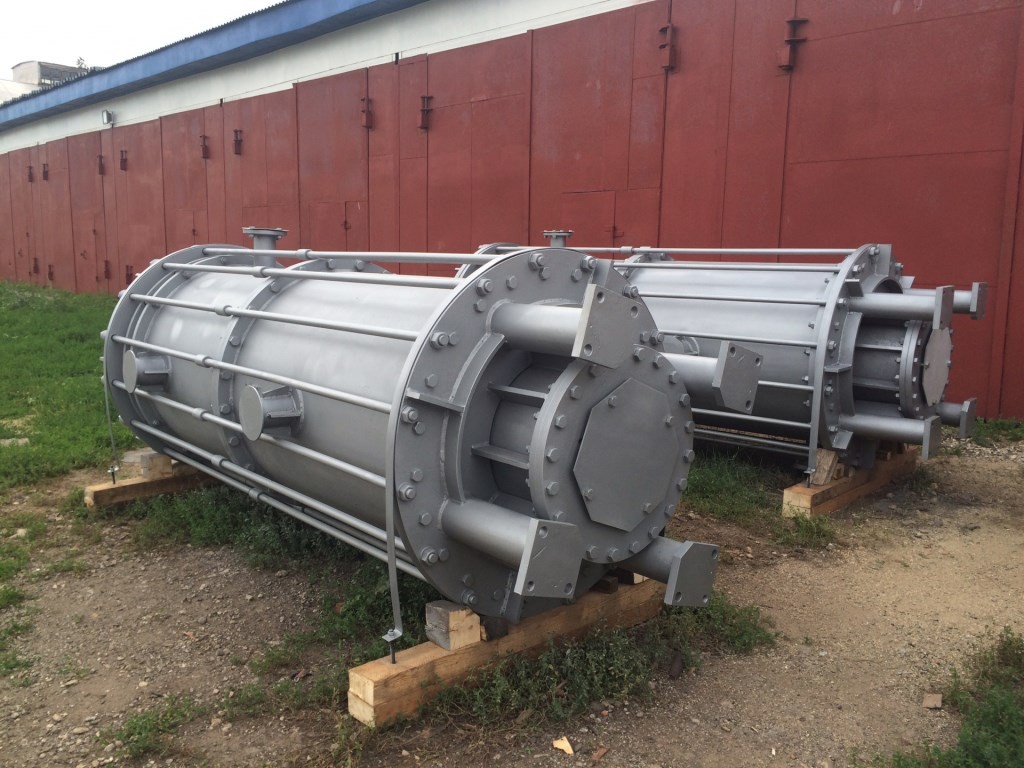

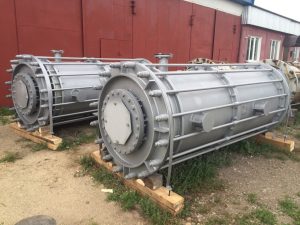

– тип ТГ-КБ 33,2
– теплообменник графитовый ТГ
– кожухоблочный КБ
– диаметр кожуха, мм 1 000
– поверхность теплообмена, м.кв. 33,2
– год выпуска 1996

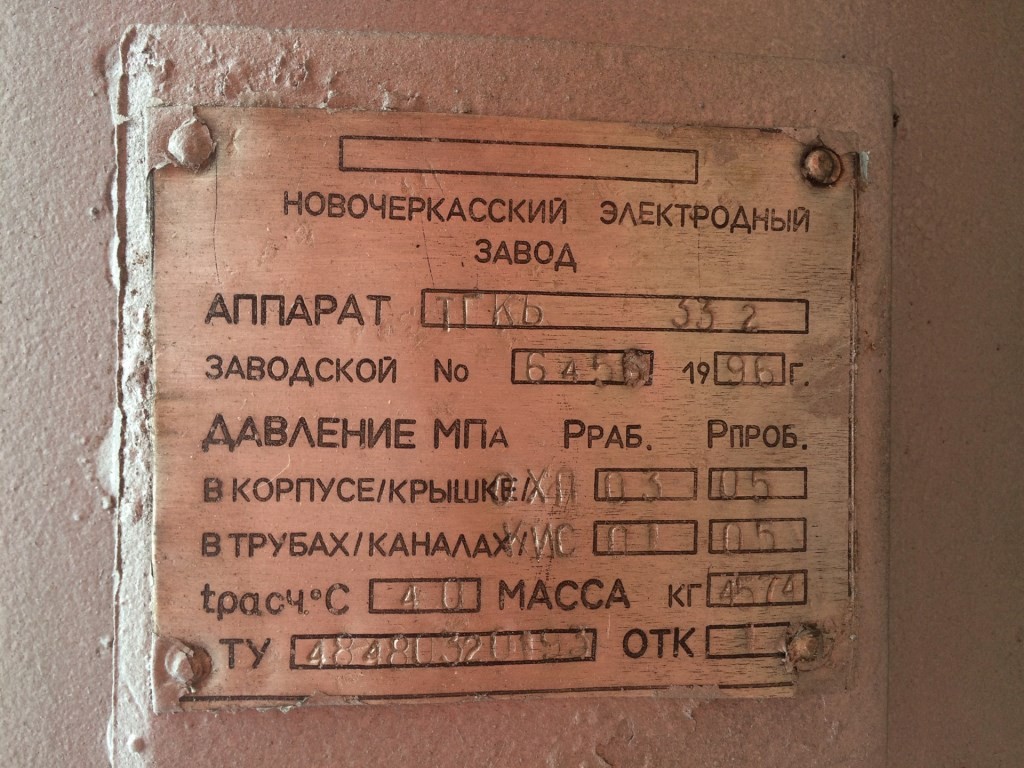

– завод изготовитель Новочеркасский Электродный Завод Россия
Техническая документация отсутствует
Ранее не эксплуатировался
