Описание
Спиральные теплообменники применяют в химической, целлюлозно-бумажной, биохимической, пищевой, нефтехимической и других отраслях промышленности.
Спиральные теплообменники рекуперативные теплообменные аппараты, предназначенные для передачи тепла от горячей рабочей среды к холодной через теплопередающую поверхность.
Спиральные теплообменники предназначены для работы как под вакуумом, так и при давлении рабочей среды до 1 МПа и температуре рабочих сред от -20 до + 200 С. В этих аппаратах может осуществляться теплообмен между рабочими средами жидкость жидкость, газ газ, и газ жидкость, а также могут конденсироваться пары и парогазовые смеси.
В спиральных теплообменниках осуществляется противоточное движение рабочих сред по одному щелевидному каналу для каждой рабочей среды. Благодаря тому, что площадь поперечного сечения каналов по всей длине остается неизменной, загрязнения на стенках в работающем аппарате лучше смываются потоком рабочей среды и теплообменник может продолжительнее работать без чистки.
Конструкцией теплообменников со съёмными крышками предусмотрена механическая чистка каналов.
Гидравлическое сопротивление спиральных теплообменников (при одинаковой скорости движения рабочих сред) меньше, чем у кожухотрубчатых.
Теплопередающая поверхность изготовлена рулонной стальной полосы, свернутой по спирали. Для придания спиралям достаточной устойчивости против смятия под действием одностороннего наружного давлении на поверхности ленты предусмотрены упорные штифты. Расстояние между упорными штифтами выбирают в соответствии с прочностным расчетом. При навивке ленты в спираль по торцам каналов закладывают дистанционные проставки, которые вместе с упорными штифтами обеспечивают заданный зазор между стенками.
При отложении загрязнений на теплопередающей поверхности со стороны одной из рабочих сред и при растворимости этих загрязнений во второй среде можно периодически переключать каналы. Геометрические размеры каналов в аппарате для первых и вторых рабочих сред одинаковы, поэтому их взаимное переключение не нарушает гидродинамический процесс.
При этом пар подается через сферическую крышку одновременно во все паровые каналы, а парогазовая смесь через большую часть паровых каналов.

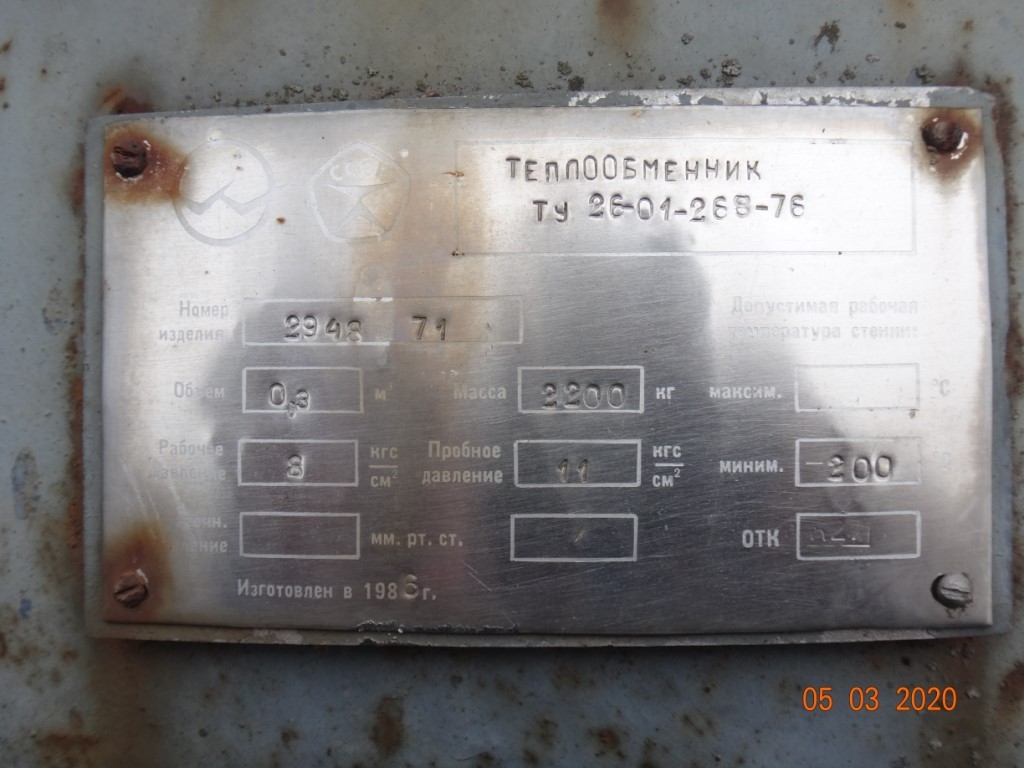

Технические характеристики:

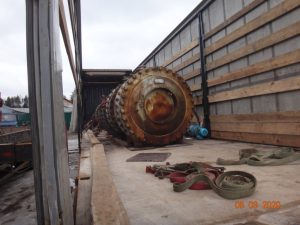

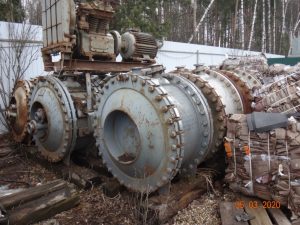

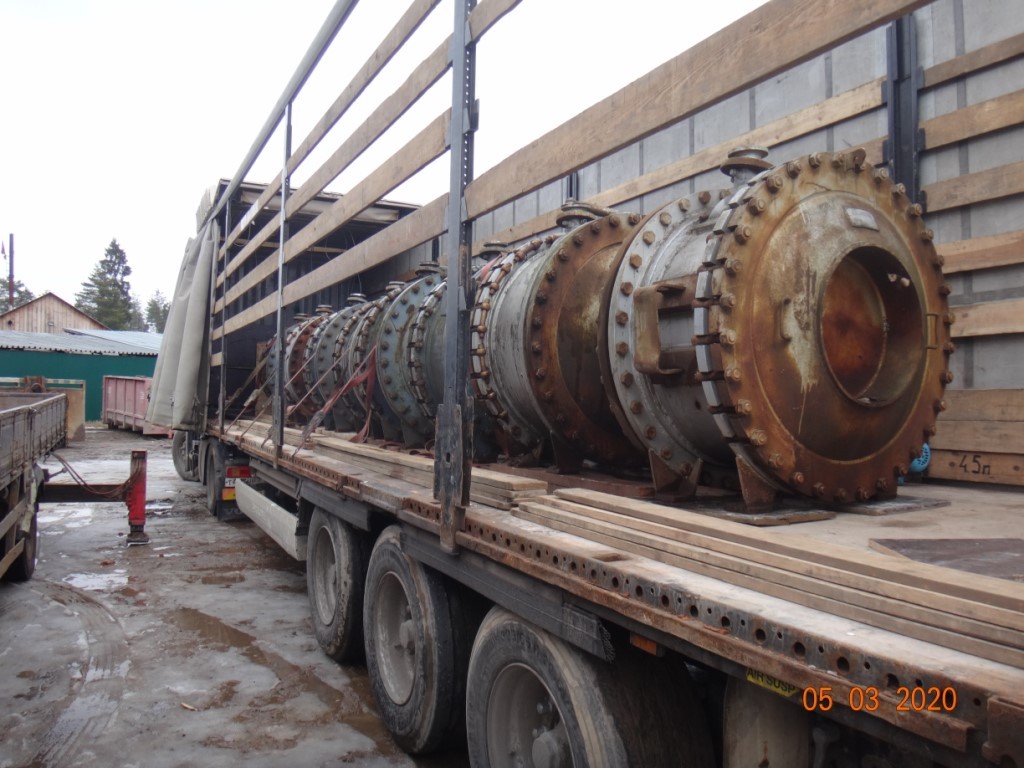

– тип ТС 2-3-20-8-1
– спиральный теплообменник со сквозными каналами с крышками
– предназначен для подогрева или охлаждения высоковязких, жидких, газообразных и парообразных сред
– объём, м. куб. 0,3
– поверхность теплообмена, м. кв. 20
– рабочее давление, МПа 0,8
– пробное давление, МПа 1,1
– рабочая температура, С – 20 до + 200
– материал ленты 10Х17Н13М2Т
Ширина канала:
– широкого, мм 25
– узкого, мм 12
Площадь поперечного сечения канала:
– широкого, м. кв. 0,025
– узкого, м. кв. 0,006
Пропускная способность 1 м/сек:
– широкого, м.куб/час 45
– узкого, м.куб/час 21,6
Ширина ленты, мм 500
Длина канала, м 20
Габаритные размеры:
– высота, мм 1 445
– ширина, мм 1 055
Масса, кг 2 200
Год выпуска 1986
Завод изготовитель Сумской машиностроительный завод им. М. В. Фрунзе Украина
Техническая документация отсутствует
Ранее не эксплуатировался.
