Описание

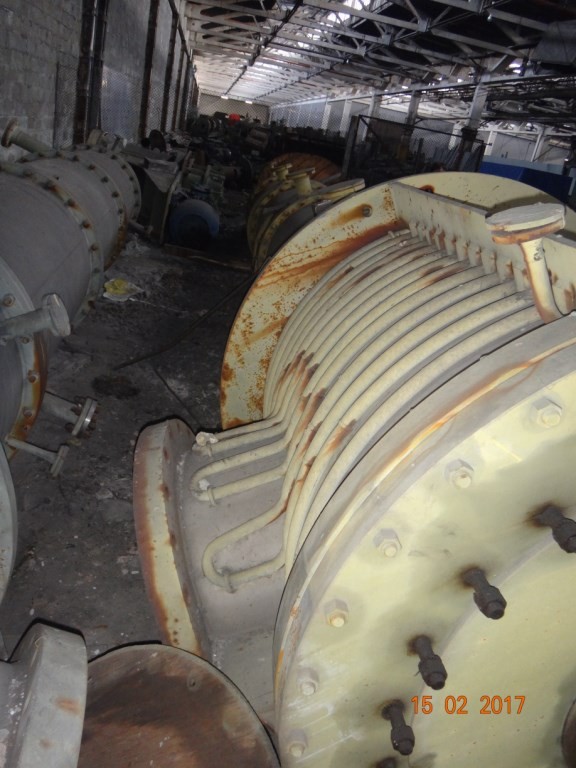

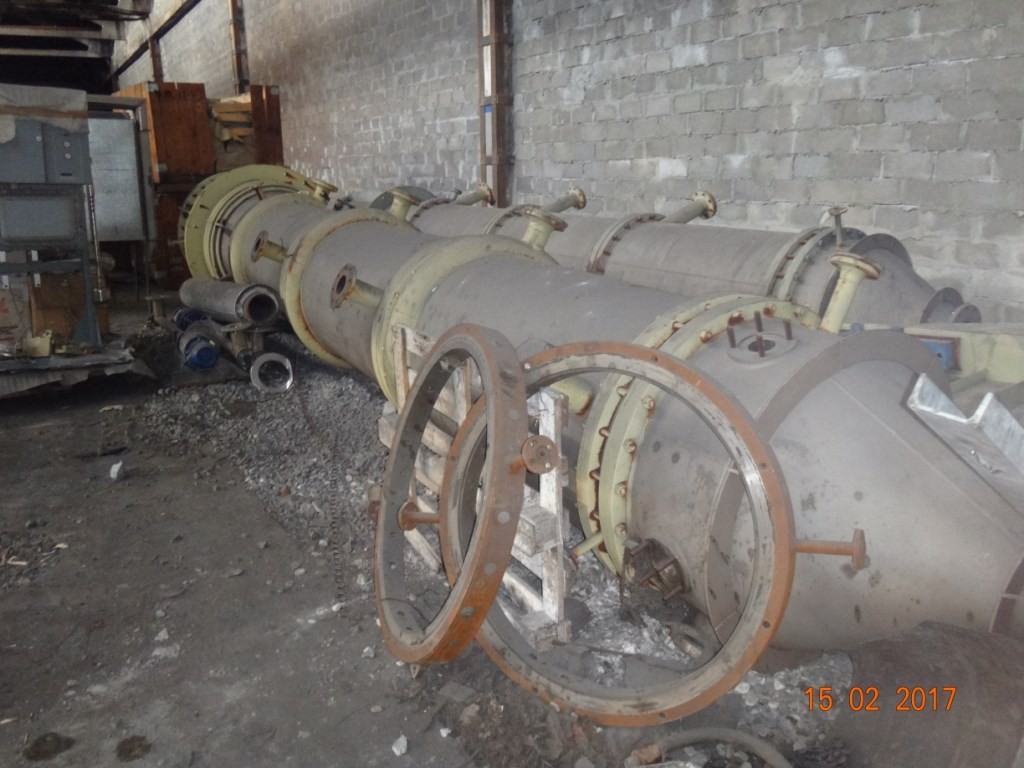

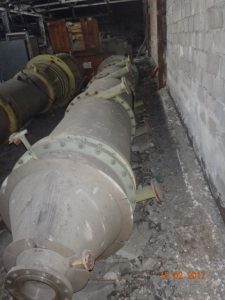

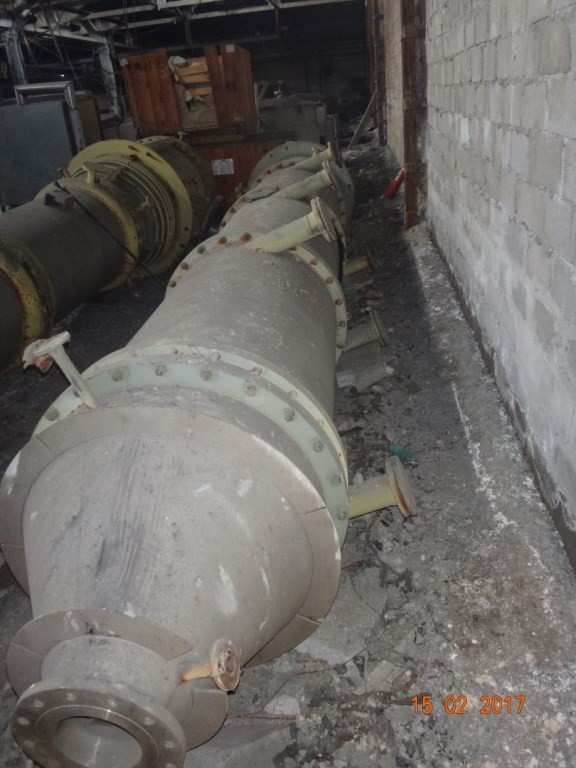

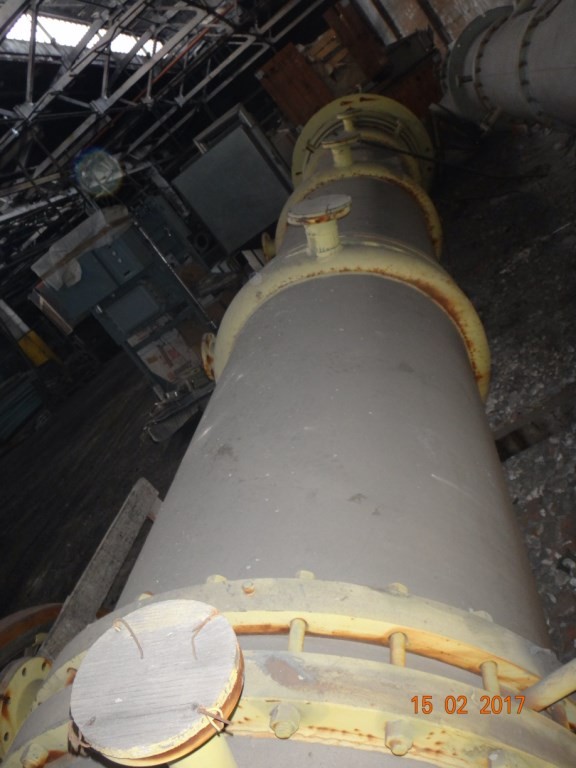

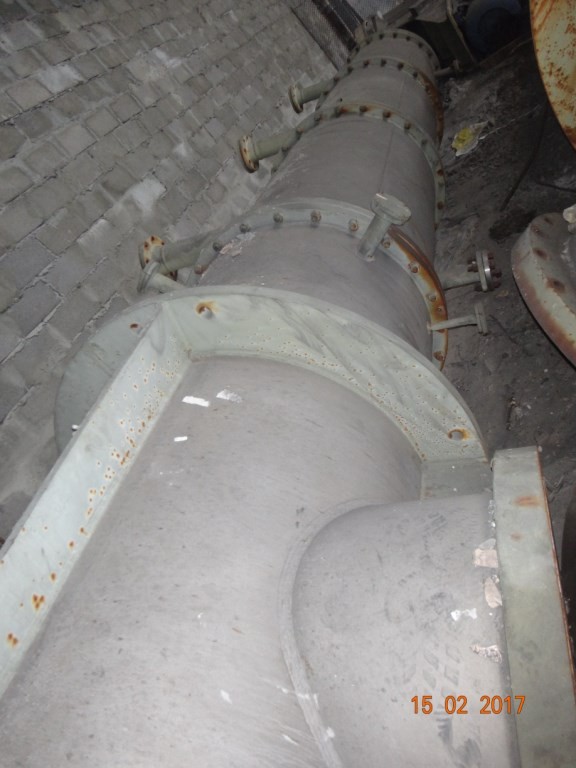

Вертикальный роторный тонкопленочный испаритель 5,5 и 4,2 м.куб.
Тонкопленочные испарители универсальные аппараты, которые применяют для процессов дистилляции и концентрирования температуронестойких органических продуктов в химической, нефтехимической, микробиологической и других отраслях промышленности. Благодаря малому времени пребывания в зоне нагрева, незначительности количества продукта, находящегося в этой зоне, и снижению температуры кипения вследствие ведения процесса под вакуумом, обработка продукта происходит без его разложения и снижения качества.

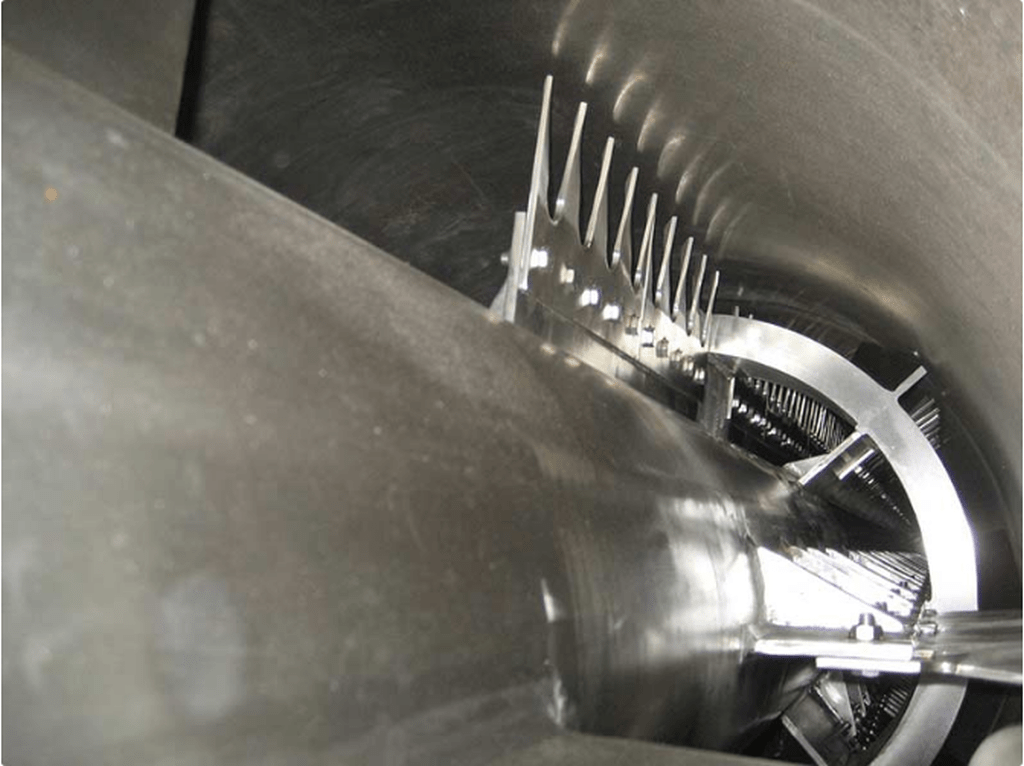

Подводимая извне механическая энергия обеспечивает высокую удельную производительность аппаратов даже при переработке вязких продуктов, а конструкцией ротора предусмотрена непрерывная очистка поверхности теплообмена от различных отложений и загрязнений.
Роторные испарители представляют собой аппараты непрерывного действия. Они могут быть применены как в виде отдельных установок, так и в комплекте с другими технологическими аппаратами (в качестве последней ступени многокорпусных выпарных установок кубовых испарителей к ректификационным колоннам, в комплекте с различными сушилками и т.д.).
Аппараты могут быть установлены как в помещении, так и на открытой площадке.

Наименование Роторный Тонкопленочный испаритель (THIN FILM EVAPORATOR)
Модель SV850/4
Площадь 14 м.кв.
Объём корпуса 5 500 литров
Объём рубашки 380 литров
Объём змеевика 24 литра

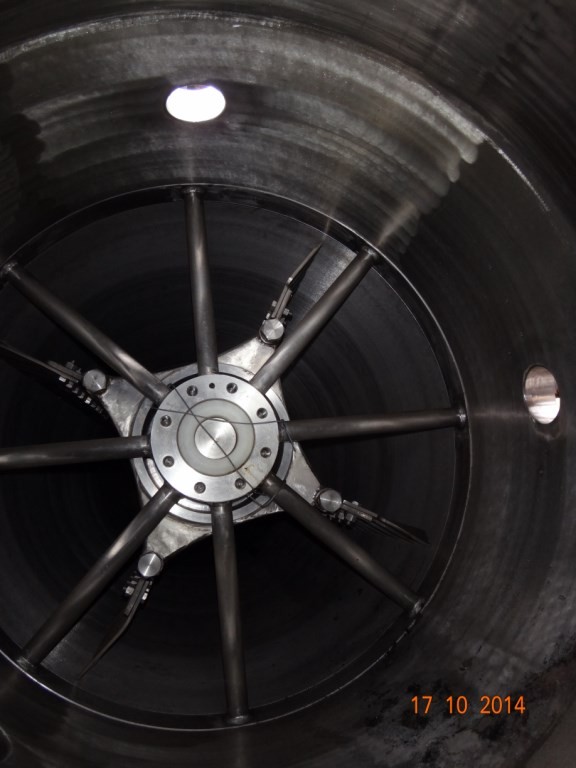

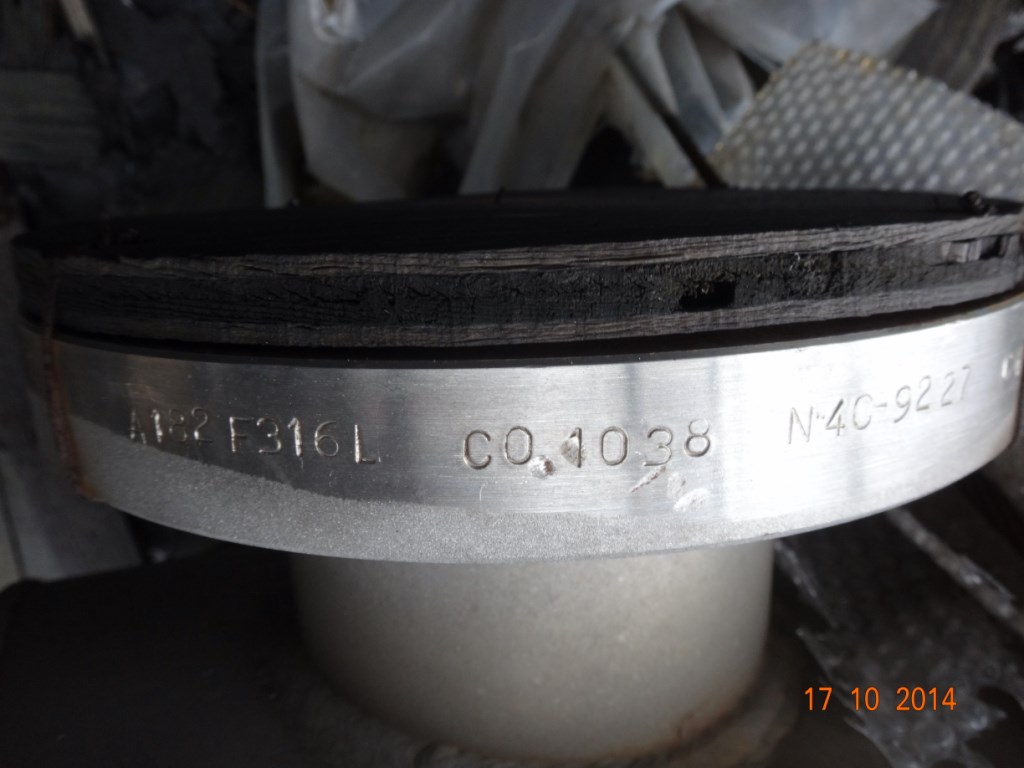

Материал корпуса и ротора полированная AISI 316L (Российский аналог 03Х17Н14М3)
Материал рубашки и змеевика углеродистая сталь
Рабочее давление:
Корпус 1 Бар
Змеевик 4 Бар
Рубашка 4 Бар
Пробное давление:
Корпус 9,6 Бар
Рубашка 15,3 Бар
Расчетное давление:
Корпус 5 Бар
Змеевик 8 Бар
рубашка 8 Бар
Расчетная температура:
Корпус 250 С
Змеевик 250 С
Рубашка 250 С
Рабочая температура:
Корпус макс. 130 С
Змеевик 151,8 С
Рубашка 151,8 С
Роторно пленочный испаритель приобретался для производства C6-H5-CL-+CH2CL2 (поликарбонат)

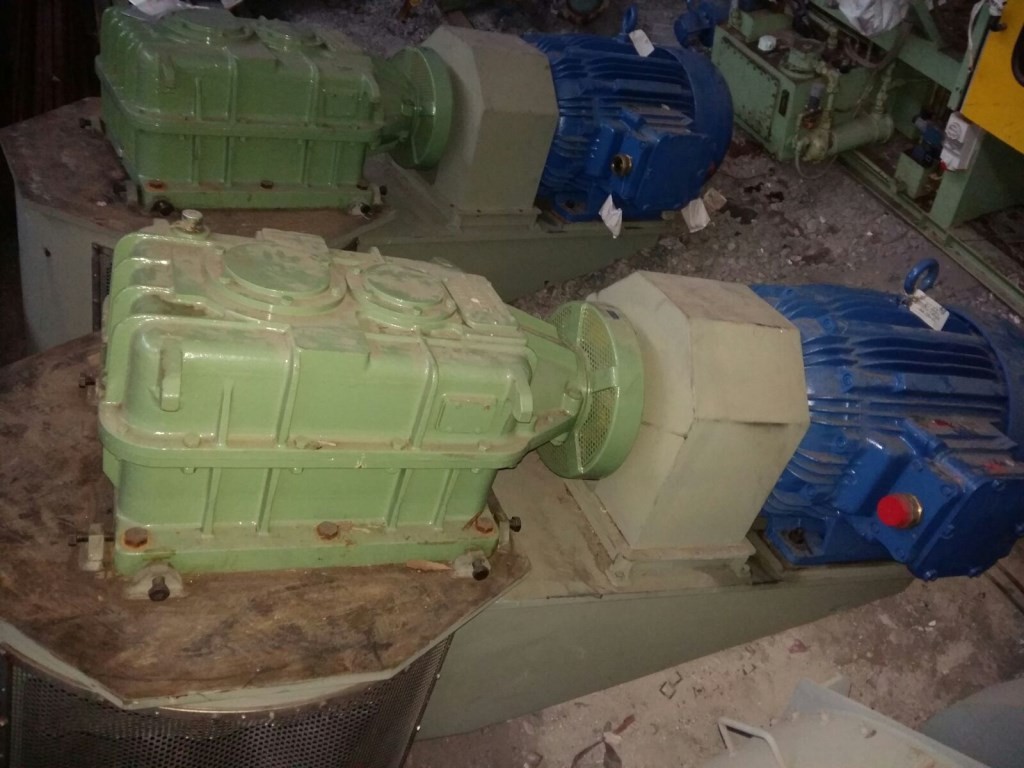

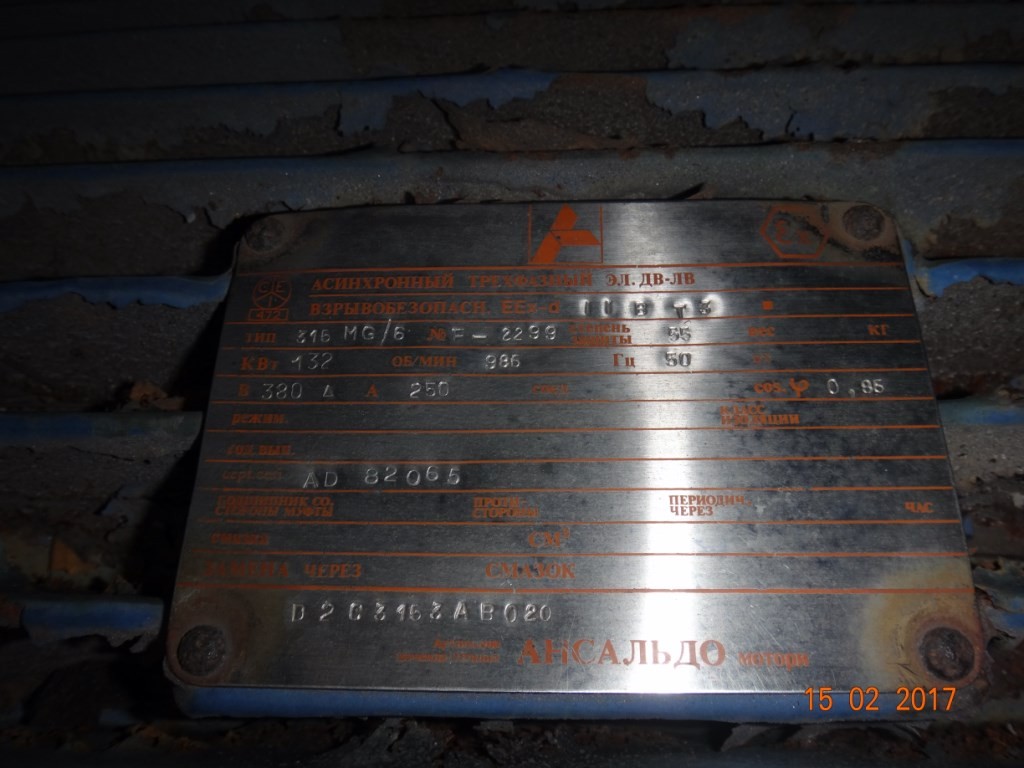

Взрывозащищенный электродвигатель:
– тип АЕ 315 М
– изготовитель – фирма CEMP
– мощность двигателя – 90/45 кВт
– скорость вращения – 120/80 об/мин

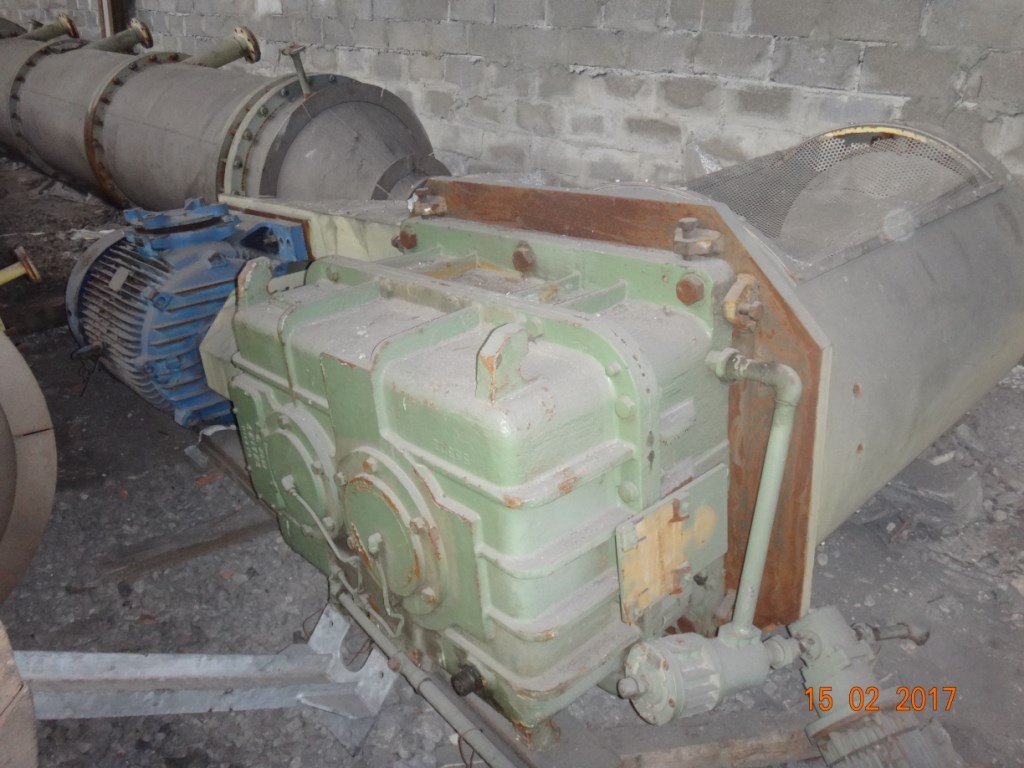

Редуктор червячный:
– тип K2V-250
– изготовитель – фирма SEITES
Торцевое уплотнение:
– изготовитель CRANE
– модель DOUBLE 6 109/QR 191/Y-D
– уплотняющая жидкость хлорбензол
– пропускная способность 250 кг/час

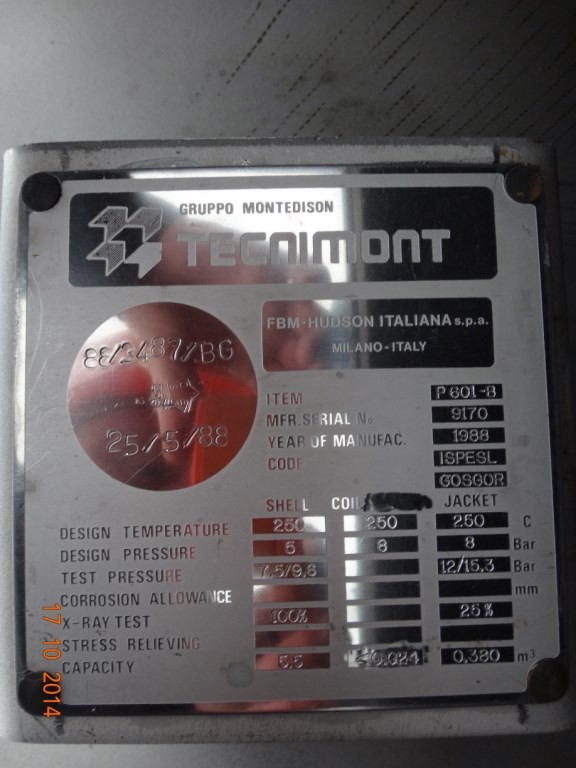

Изготовитель FBMHUDSONITALIANAs.p.a. MILANO-ITALY
Общий вес 12 100 кг.
Вес ротора 1 640 кг.
Год выпуска 1988

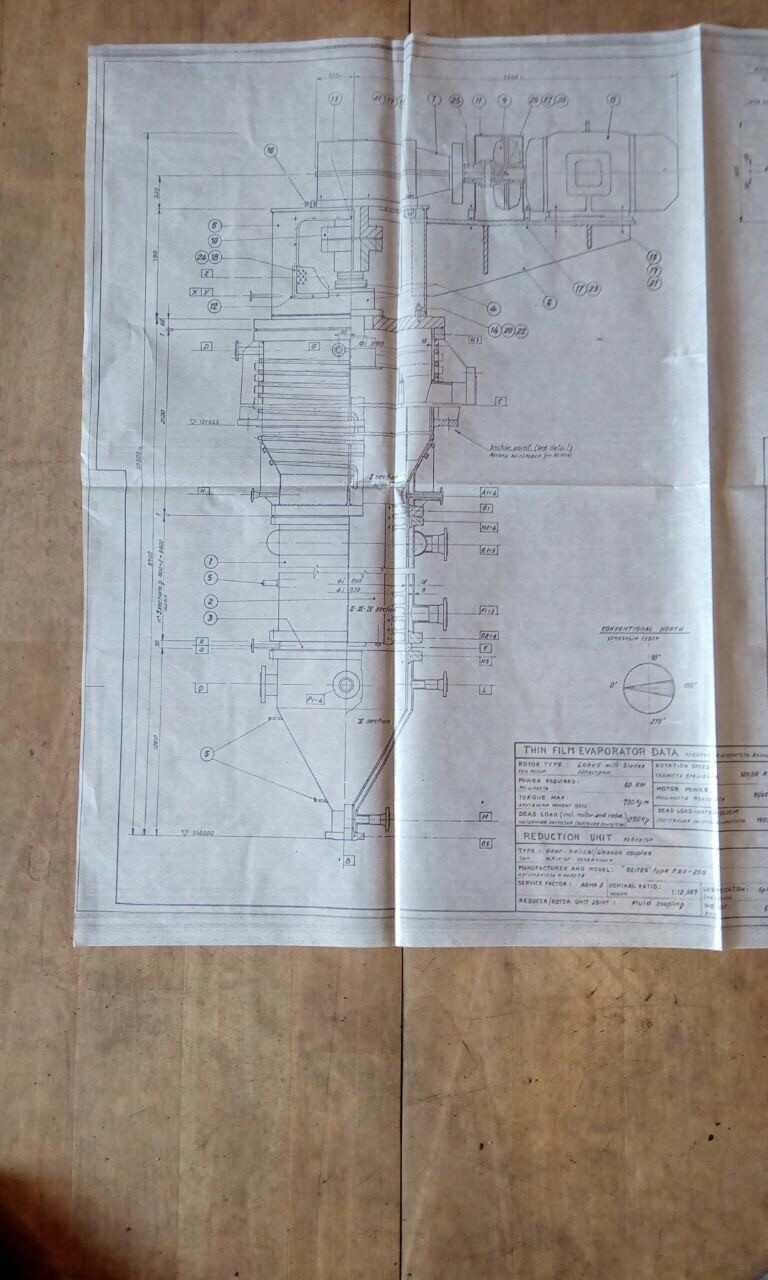

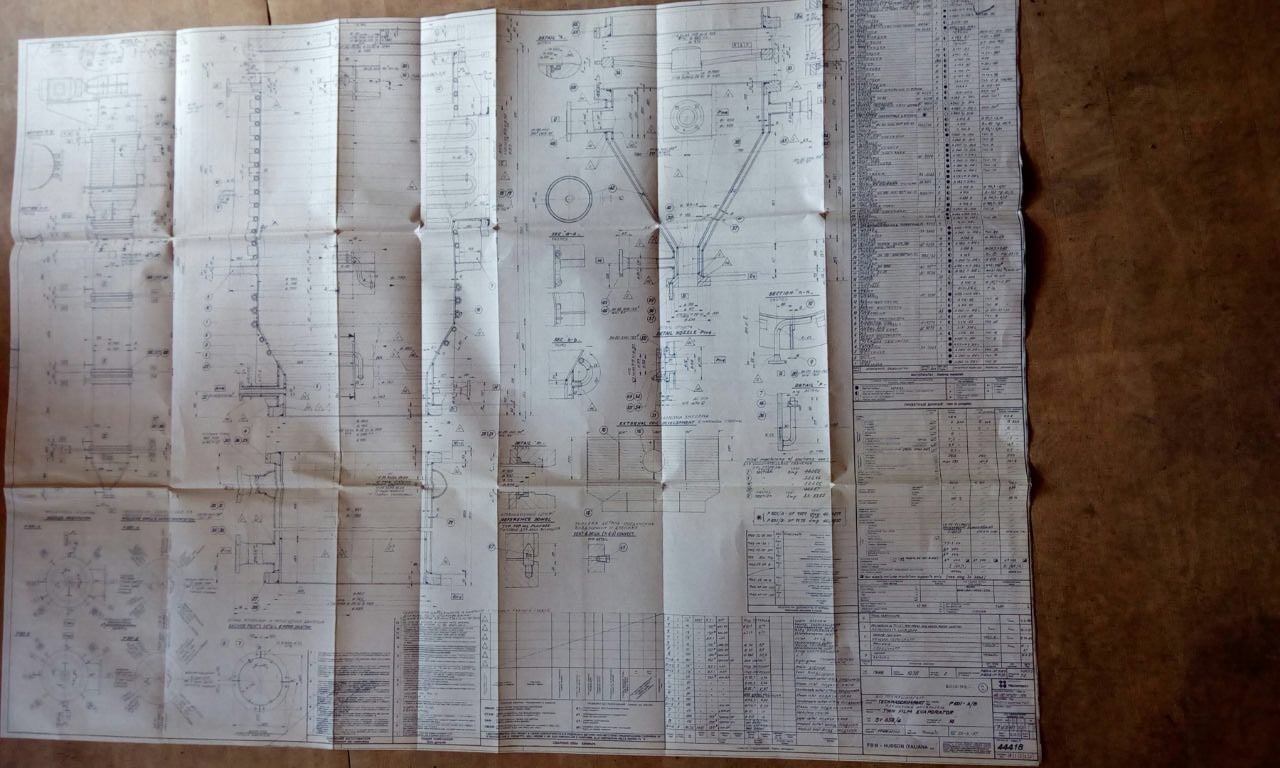

Техническая документация в наличии.
Ранее не эксплуатировался, в наличии 2 (Два испарителя).

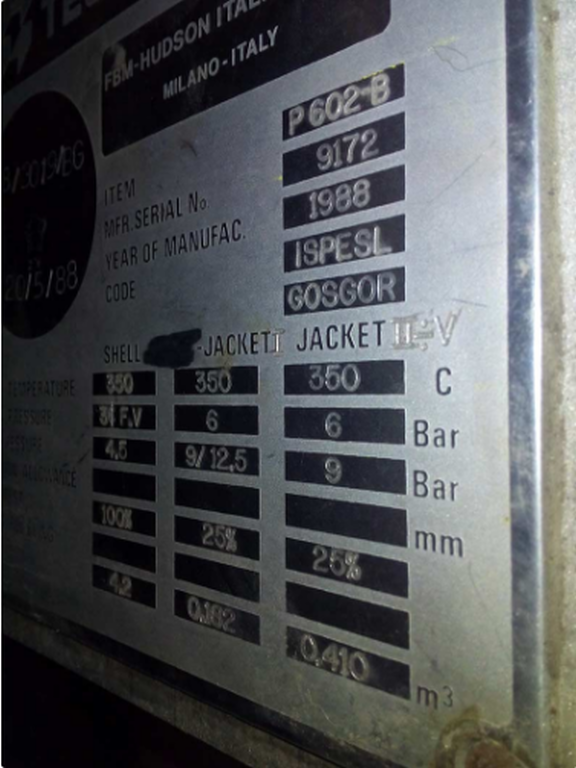

Наименование Роторный Тонкопленочный испаритель (THIN FILM EVAPORATOR)
Модель SV850/4
Площадь 12 м.кв.
Объём корпуса 4 200 литров
Объём рубашки 182 литра
Объём змеевика 410 литра
Материал корпуса и ротора полированная AISI 316L (Российский аналог 03Х17Н14М3)
Материал рубашки и змеевика углеродистая сталь
Рабочее давление:
Корпус 1 Бар
Змеевик 4 Бар
Рубашка 6 Бар
Пробное давление:
Корпус 4,5 Бар
Рубашка 12,5 Бар
Змеевик 9 Бар
Расчетное давление:
Корпус 3&F.V. Бар
Змеевик 6 Бар
рубашка 6 Бар
Расчетная температура:
Корпус 350 С
Змеевик 350 С
Рубашка 350 С
Рабочая температура:
Корпус 280 С
Змеевик 300 С
Рубашка 151.8 С
Роторно пленочный испаритель приобретался для производства C6-H5-CL-+CH2CL2 (поликарбонат)
Взрывозащищенный электродвигатель:
– тип D2C 315 MG-6
– изготовитель – фирма MARELLI
– мощность двигателя – 110 кВт
– скорость вращения мин. 40 макс. 70 об/мин
– вес 800 кг.
Редуктор червячный:
– тип K2V-320
– изготовитель – фирма SEITES
– передаточное число 1:16:176
– вес 1 300 кг.
Торцевое уплотнение:
– изготовитель CRANE
– модель DOUBLE 6 109/QR 191/Y-D
– уплотняющая жидкость хлорбензол
– пропускная способность 250 кг/час
Изготовитель FBMHUDSONITALIANAs.p.a. MILANO-ITALY
Общий вес 14 100 кг.
Вес ротора 2 470 кг.
Год выпуска 1988
Техническая документация в наличии.
Ранее не эксплуатировался, в наличии 2 (Два) испарителя.
