Теплообменное оборудование Нержавеющая сталь

Теплообменник кожухотрубный с линзовым компенсатором тип 1000ККГ-0,6-М10/25-3-6У.

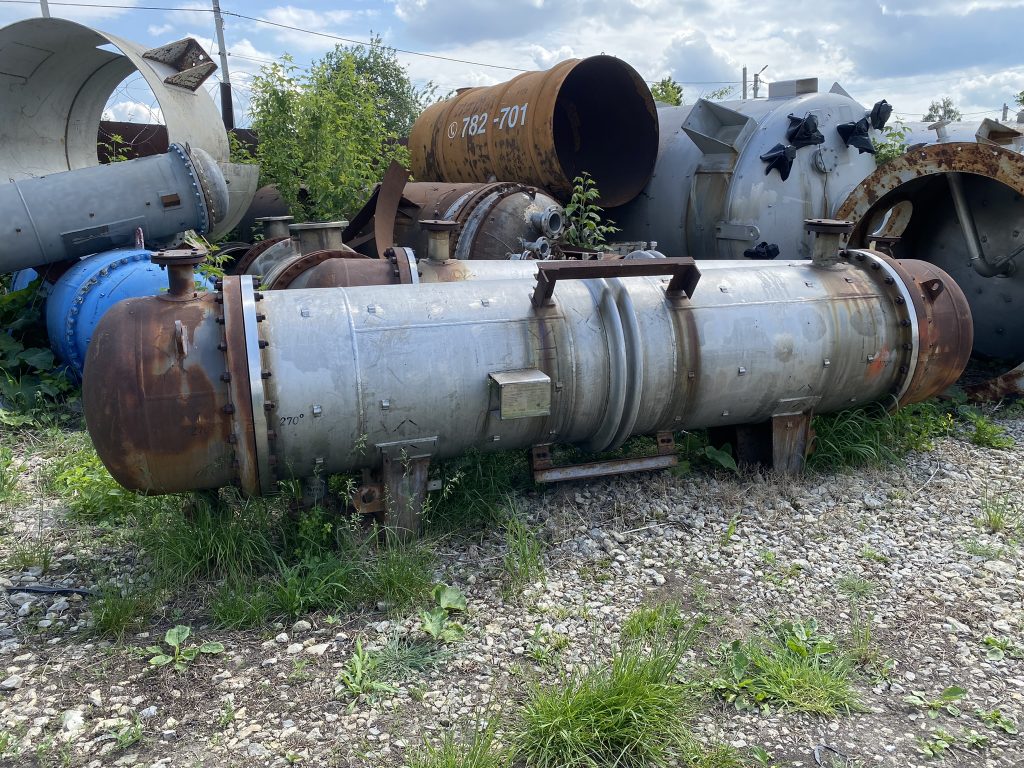

Теплообменник кожухотрубный с линзовым компенсатором тип 800ККГ-0,6-М10/25-3-6У.

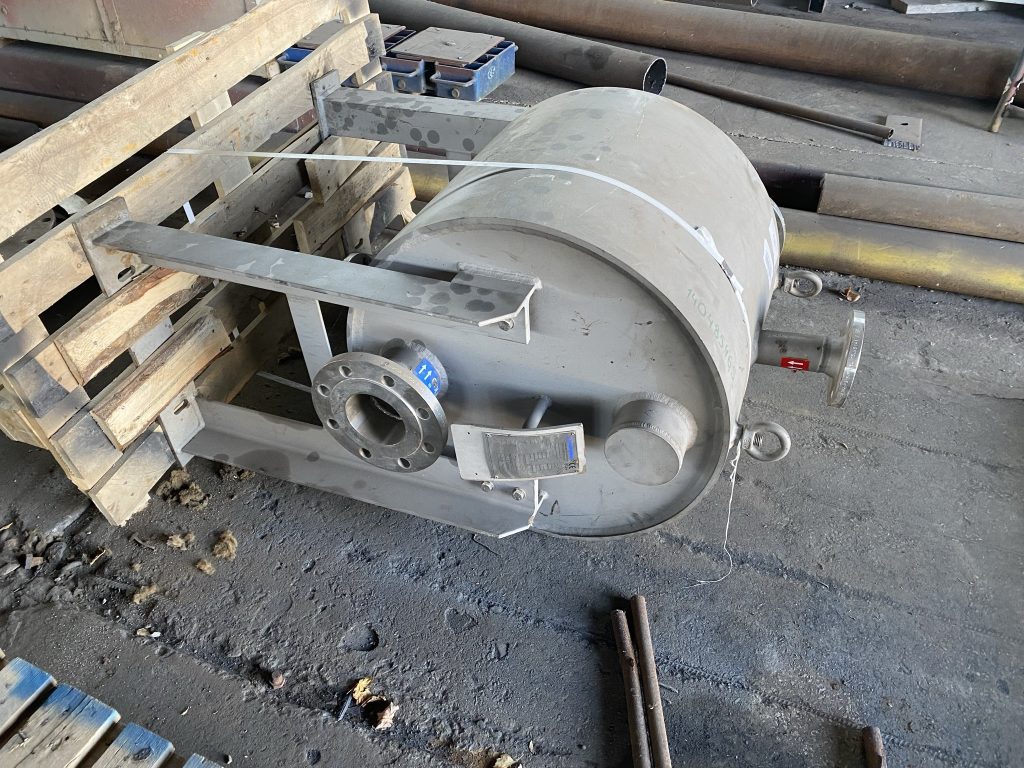

Пластинчатый теплообменник фирмы VAHTERUS тип PSHE 5HH-120/1/1.
Материал тарелок – 254SMO (06ХН28МДТ)
Материал корпуса – 1.4404 (316L)
Расчетное давление тарелок – минус 1/16 бар
Расчетное давление корпуса – минус 1/16 бар
Расчетная температура тарелок и корпуса – 0/200 ⁰С
Рабочая температура тарелок – +45/150 ⁰С
Рабочая температура корпуса – 165/165 ⁰С
Объём тарелок – 33,6 литра
Объём корпуса – 55,4 литра
Объём – 201 kw
Вес – 680 кг
Изготовитель фирма VAHTERUS (CE) Финляндия
Год выпуска 14.07.2016г.

Кожухотрубчатые теплообменные аппараты предназначены для нагрева, охлаждения, конденсации и испарения жидкости, газа, пара и их смесей в нефтяной, нефтеперерабатывающей, нефтехимической, химической, газовой и других отраслях промышленности.

Конденсатор двухходовой (кожухотрубный теплообменный аппарат с линзовым компенсатором):
– тип 600 ККГ-0,6-1,0-М10-0/25Г-3-2
– поверхность теплообмена 56 м.кв.
– внутренний объём трубного пространства 0,51 м.куб.
– внутренний объём межтрубного пространства 0,46 м.куб.
– с линзовым компенсатором

Технические характеристики:
– тип 600 ТНВ-1,0-М8/25-3-2
– теплообменник кожухотрубный с неподвижными трубными решетками вертикальный
– диаметр кожуха, мм 600
– условное давление в кожухе, МПа 1,0
– исполнение по материалу, М8 12Х18Н10Т
– с гладкими теплообменными трубами диаметром, мм 25 х 2,5 количество 211 штук
– двухходовой по трубному пространству
– поверхность теплообмена, м.кв. 49,8 (секущие трубы заварены)
– температура расчетная, С 200
