Введение
Кожухотрубный теплообменник — это рекуперативный теплообменный аппарат, предназначенный для передачи теплоты между двумя рабочими средами без их непосредственного смешивания. Один теплоноситель движется внутри теплообменных труб, образуя трубное пространство, а второй проходит в межтрубном пространстве — внутри кожуха вокруг трубного пучка. Теплота передаётся через стенки труб: более горячая среда охлаждается, а более холодная нагревается.
Кожухотрубчатый теплообменник применяется в технологических, энергетических и производственных системах, где требуется нагрев, охлаждение, конденсация или испарение рабочей среды. Конкретная конструкция аппарата определяет, как компенсируется температурное расширение труб и кожуха, насколько доступна очистка трубного и межтрубного пространства, можно ли извлечь трубный пучок для обслуживания и ремонта.
Движение теплоносителей может быть организовано по схемам прямотока, противотока или перекрёстного тока. Выбор схемы, числа ходов, ориентации и конструктивного типа зависит от тепловой нагрузки, свойств сред, температур, давлений, загрязнённости и требований к эксплуатации.
Что такое кожухотрубный теплообменник и как он работает
Кожухотрубный теплообменник — это рекуперативный теплообменный аппарат, в котором теплота передаётся от одной рабочей среды к другой через стенки теплообменных труб. Теплоносители не смешиваются: один поток проходит внутри труб, а второй движется в пространстве между трубами и кожухом.
Термин «кожухотрубчатый теплообменник» используется как равноправный синоним. Такие аппараты применяют для нагрева, охлаждения, конденсации или испарения рабочих сред в технологических, энергетических и коммунальных системах.
Разделение потоков: трубное и межтрубное пространство
Основой конструкции служит трубный пучок, заключённый в герметичный кожух. Трубки закрепляют в трубных решётках, а через распределительную камеру и крышки организуют подачу среды внутрь труб.
- Трубное пространство — внутренний объём теплообменных труб. По нему движется один теплоноситель.
- Межтрубное пространство — объём внутри кожуха снаружи трубного пучка. Здесь проходит вторая рабочая среда.
- Кожух — корпус аппарата, который ограничивает межтрубное пространство и воспринимает рабочие нагрузки.
- Штуцеры или патрубки — присоединительные элементы для подачи и отвода сред с обеих сторон теплообмена.
Выбор того, какую среду направлять в трубное или межтрубное пространство, зависит от давления, температуры, загрязнённости, коррозионной активности, требований к очистке и принятой конструктивной схемы.
Принцип передачи теплоты
Работа аппарата основана на передаче теплоты через металлическую стенку трубы. Горячая среда отдаёт теплоту поверхности труб, затем она проходит через материал трубы и передаётся более холодной среде. При этом герметичность труб и трубных решёток исключает непосредственный контакт потоков.
Последовательность процесса можно представить так:
- горячий теплоноситель поступает в трубное либо межтрубное пространство;
- холодная рабочая среда движется по другой стороне теплообменной поверхности;
- между потоками возникает разность температур;
- теплота передаётся через стенки теплообменных труб;
- на выходе горячая среда охлаждается, а холодная нагревается либо изменяет агрегатное состояние.
При работе конденсатора или испарителя процесс может включать фазовый переход. Например, пар конденсируется на одной стороне поверхности теплообмена, а другая среда отводит выделяющуюся теплоту. В испарителе, напротив, рабочая среда получает теплоту и испаряется.
Как организуют движение рабочих сред
Характер теплообмена зависит не только от площади трубной поверхности, но и от схемы движения потоков. В кожухотрубном теплообменнике применяют следующие основные варианты:
- Прямоток — обе среды движутся в одном направлении. Разность температур между ними по длине аппарата постепенно уменьшается.
- Противоток — потоки направлены навстречу друг другу. Такая схема позволяет поддерживать более благоприятное распределение температур по поверхности теплообмена в условиях, определяемых расчётом.
- Перекрёстный ток — направления движения сред пересекаются. Он характерен для схем, в которых поток в межтрубном пространстве направляется перегородками поперёк трубного пучка.
На практике схема часто является комбинированной: среда в трубном пространстве совершает несколько ходов, а поток в кожухе последовательно меняет направление благодаря перегородкам. Это увеличивает путь движения среды и влияет на интенсивность теплообмена, гидравлическое сопротивление и требования к расчёту аппарата.
Почему конструкция влияет на эксплуатацию
Кожухотрубный теплообменник работает при различии температур и давлений по двум контурам. Поэтому при проектировании учитывают температурное расширение трубного пучка и кожуха, возможные температурные деформации, загрязнение поверхностей и доступность обслуживания.
Конструктивное исполнение определяет, можно ли извлечь трубный пучок, насколько удобна очистка трубного и межтрубного пространства, а также каким способом компенсируются температурные напряжения. Эти особенности становятся основой классификации кожухотрубных теплообменников и выбора аппарата для конкретной рабочей среды.
Устройство кожухотрубного теплообменника
Кожухотрубный теплообменник состоит из корпуса с размещённым внутри трубным пучком. Конструкция обеспечивает раздельное движение двух рабочих сред: одна проходит по внутренним каналам теплообменных труб, то есть через трубное пространство, другая омывает наружную поверхность труб в межтрубном пространстве. Теплота передаётся через стенки труб без смешения теплоносителей.
Состав и исполнение узлов зависят от назначения аппарата, числа ходов, давления, температур, свойств рабочих сред и требований к обслуживанию. Например, в одних схемах трубный пучок жёстко связан с кожухом, в других применяют компенсатор на кожухе, подвижную трубную решётку или плавающую головку.
Основные элементы конструкции
| Элемент | Назначение |
|---|---|
| Кожух | Герметичный корпус, внутри которого организуется движение среды по межтрубному пространству. |
| Трубный пучок | Совокупность теплообменных труб, закреплённых в трубных решётках. Образует поверхность передачи теплоты. |
| Теплообменные трубы | Разделяют рабочие среды и передают теплоту через собственную стенку. По внутренней полости труб обычно движется одна из сред. |
| Трубная решётка | Плита с отверстиями для закрепления труб. Она фиксирует трубный пучок и разделяет трубное и межтрубное пространства. |
| Распределительная камера | Направляет среду в трубы и распределяет её между проходами трубного пространства. |
| Крышка или задняя камера | Закрывает камеру аппарата, обеспечивает разворот потока при многоходовой схеме и доступ к отдельным узлам при обслуживании. |
| Штуцеры или патрубки | Служат для подвода и отвода рабочих сред, а также могут использоваться для дренажа, вентиляции или подключения контрольно-измерительных устройств. |
| Перегородки | Организуют движение среды в межтрубном пространстве, поддерживают трубы и влияют на условия теплообмена. |
| Опоры | Воспринимают массу аппарата и обеспечивают его монтаж в горизонтальном или вертикальном исполнении. |
Кожух, трубный пучок и трубные решётки
Кожух представляет собой цилиндрический корпус, в котором размещается трубный пучок. Через штуцеры, расположенные на кожухе, в межтрубное пространство поступает соответствующий теплоноситель или другая рабочая среда. Конструкция кожуха должна обеспечивать герметичность, прочность и возможность присоединения камер, опор и вспомогательных элементов.
Трубный пучок является центральной теплообменной частью аппарата. Он состоит из множества параллельно расположенных теплообменных труб. Их концы закрепляют в трубных решётках — также встречается название «трубная доска», однако в техническом описании предпочтителен термин «трубная решётка».
Трубная решётка одновременно выполняет несколько функций:
- фиксирует теплообменные трубы в заданном положении;
- герметично разделяет трубное и межтрубное пространства;
- передаёт нагрузки от трубного пучка на корпус или камеры;
- участвует в формировании схемы движения среды по трубам.
В жёсткой конструкции обе трубные решётки связаны с кожухом неподвижно. В аппаратах с плавающей головкой одна решётка остаётся неподвижной, а другая может перемещаться относительно кожуха при температурном расширении трубного пучка.
Камеры, крышки и организация трубного пространства
На торцах кожухотрубчатого теплообменника располагаются распределительная камера, крышка и, в зависимости от схемы, задняя камера. Через эти элементы рабочая среда поступает в трубное пространство, распределяется по трубам и выводится из аппарата.
В одноходовом аппарате среда проходит по трубам от одной трубной решётки к другой без разворота. В многоходовом исполнении внутри камеры устанавливают перегородки, которые делят поток на отдельные ходы. После прохождения части труб среда меняет направление и возвращается через другой участок трубного пучка.
Схема камер влияет на распределение расхода по трубам, гидравлическое сопротивление, удобство доступа к трубным решёткам и возможность очистки трубного пространства. При загрязняющихся средах конструкцию выбирают с учётом способа обслуживания: промывки, механической очистки или извлечения трубного пучка.
Перегородки межтрубного пространства
Внутри кожуха устанавливают поперечные и продольные перегородки. Они не дают потоку бесконтрольно проходить вдоль трубного пучка и формируют требуемую траекторию движения среды.
- Поперечные перегородки направляют поток поперёк труб, поддерживают трубы по длине и уменьшают риск их вибрации. В том числе могут применяться сегментные, или шикановые, перегородки.
- Продольные перегородки разделяют межтрубное пространство на каналы и используются, когда необходимо организовать несколько ходов среды со стороны кожуха.
Расположение и форма перегородок определяются расчётом. Они влияют на интенсивность теплообмена, распределение потока, потери давления и доступность межтрубного пространства для очистки. При неправильно выбранной схеме возможны нежелательные зоны пониженной скорости, байпасные потоки или повышенные локальные нагрузки на трубы.
Элементы отдельных конструктивных схем
Не каждый кожухотрубный теплообменник содержит одинаковый набор дополнительных узлов. Их наличие определяется конструкцией и условиями эксплуатации.
- Температурный компенсатор — элемент, устанавливаемый на кожухе в ряде аппаратов с неподвижными трубными решётками. Он позволяет кожуху воспринимать часть температурных деформаций при различном расширении корпуса и трубного пучка.
- Плавающая головка — узел с подвижной трубной решёткой, который допускает осевое перемещение пучка относительно кожуха. Такое решение связано также с возможностью извлечения трубного пучка для осмотра, ремонта или очистки межтрубного пространства.
- Отбойник — защитный элемент, который может устанавливаться в зоне входного штуцера межтрубной среды. Он снижает прямое воздействие входящего потока на ближайшие теплообменные трубы.
Таким образом, устройство теплообменного аппарата определяется не только перечнем деталей, но и взаимным расположением узлов. Конструкция должна обеспечивать передачу теплоты, герметичное разделение рабочих сред, компенсацию температурных расширений в требуемых случаях и возможность регламентного обслуживания.
Классификация кожухотрубных теплообменников
Кожухотрубный теплообменник можно классифицировать по нескольким независимым признакам. Для выбора оборудования основной является конструктивная схема: она определяет, как аппарат воспринимает температурное расширение, возможна ли очистка трубного и межтрубного пространства, допускается ли извлечение трубного пучка и насколько удобно выполнять ремонт.
Дополнительно учитывают назначение теплообменного аппарата, число ходов рабочих сред, направление потоков, ориентацию в пространстве, материалы и расчётные параметры. Один и тот же кожухотрубчатый теплообменник одновременно относится к нескольким группам: например, может быть горизонтальным многоходовым холодильником с плавающей головкой.
Основная классификация: по конструкции трубного пучка и трубных решёток
Конструктивное исполнение связано прежде всего со способом крепления трубного пучка в кожухе и компенсацией разности температурных деформаций кожуха и теплообменных труб.
| Тип конструкции | Конструктивная особенность | Практическое значение |
|---|---|---|
| С неподвижными трубными решётками | Трубные решётки жёстко связаны с кожухом, трубный пучок обычно не перемещается относительно корпуса. | Отличается сравнительно простой жёсткой конструкцией, но требует оценки температурных напряжений при разном температурном расширении труб и кожуха. |
| С температурным компенсатором на кожухе | На кожухе предусматривается компенсатор, воспринимающий часть температурных деформаций корпуса. | Применяется, когда жёсткая схема требует компенсации удлинения. Условия применимости определяют расчётом. |
| С плавающей головкой | Одна из трубных решёток выполнена подвижной; трубный пучок может перемещаться относительно кожуха. | Компенсирует температурное расширение и, в зависимости от исполнения, позволяет извлекать трубный пучок для обслуживания. |
| С U-образными трубами | Теплообменные трубы имеют U-образный изгиб и закреплены в одной трубной решётке. | Изгибы позволяют трубам компенсировать температурные деформации. При этом механическая очистка внутренней поверхности в зоне изгибов затруднена. |
| Комбинированное исполнение | В конструкции могут сочетаться, например, плавающая головка и компенсатор на кожухе. | Такое решение выбирают для конкретных условий процесса, прочности и обслуживания, а не как универсальную замену базовым схемам. |
Выбор между этими типами зависит не только от температуры теплоносителей. Существенны давление в трубном и межтрубном пространствах, загрязнённость рабочих сред, необходимость механической очистки, коррозионная стойкость материалов, требования к ремонту и компоновке установки.
Классификация по назначению
По функции в технологическом процессе кожухотрубные теплообменники разделяют на следующие виды:
- подогреватели — передают теплоту нагреваемой рабочей среде;
- холодильники или охладители — отводят теплоту от охлаждаемой среды;
- конденсаторы — обеспечивают конденсацию пара или газовой среды;
- испарители — используются для испарения жидкости за счёт подвода теплоты.
Назначение влияет на фазовое состояние сред, схему подвода и отвода потоков, размещение штуцеров, требования к распределительной камере и организации движения в межтрубном пространстве.
Классификация по числу ходов
По организации движения теплоносителя различают одноходовой и многоходовой аппарат. Число ходов рассматривают отдельно для трубного и межтрубного пространства.
В одноходовой схеме среда проходит соответствующее пространство от входного штуцера к выходному без разворота. В многоходовом кожухотрубном теплообменнике поток несколько раз проходит через пучок: в трубном пространстве направление задают перегородки распределительной камеры, а в межтрубном — перегородки внутри кожуха. Такая компоновка влияет на скорость среды, гидравлическое сопротивление и интенсивность теплообмена, поэтому её выбирают по результатам теплового и гидравлического расчёта.
Классификация по направлению потоков
По взаимному направлению движения рабочих сред выделяют:
- прямоток — оба теплоносителя движутся в одном направлении;
- противоток — среды движутся навстречу друг другу;
- перекрёстный ток — потоки пересекаются под углом; такая картина движения характерна для ряда схем в межтрубном пространстве.
На практике движение сред в аппарате может быть более сложным, чем идеальная схема прямотока или противотока, особенно при наличии нескольких ходов и поперечных перегородок. Поэтому направление потоков оценивают вместе с геометрией трубного пучка и устройством камер.
Классификация по ориентации
По положению корпуса различают горизонтальное и вертикальное исполнение. Ориентацию выбирают с учётом места монтажа, опор, удобства дренирования и удаления газов, характера рабочей среды, требований к обслуживанию и извлечению трубного пучка.
Таким образом, классификация помогает не просто описать кожухотрубчатый теплообменник, а связать его конструкцию с условиями эксплуатации. Наиболее важный вопрос при выборе — каким способом аппарат должен компенсировать температурные деформации и какие поверхности необходимо очищать в процессе работы.
Теплообменники с неподвижными трубными решётками
Кожухотрубный теплообменник с неподвижными трубными решётками — это аппарат с жёсткой конструкцией, в котором обе трубные решётки закреплены относительно кожуха. Концы теплообменных труб развальцованы, приварены или закреплены иным предусмотренным конструкцией способом в трубных решётках, поэтому трубный пучок не имеет возможности свободно перемещаться вдоль корпуса.
Такая схема применяется, когда условия работы позволяют ограничить температурные деформации кожуха и трубного пучка либо когда разность их температурного расширения учитывается расчётом. Аппарат может использоваться как подогреватель, холодильник, конденсатор или иной теплообменный аппарат — выбор определяется назначением, параметрами рабочих сред и требованиями к обслуживанию.
Особенности жёсткой конструкции
В аппарате с неподвижными трубными решётками трубный пучок конструктивно связан с кожухом через трубные решётки. Одна рабочая среда проходит по трубному пространству, другая — по межтрубному пространству. Распределительная камера и крышка направляют поток теплоносителя в трубы, а штуцеры обеспечивают подвод и отвод сред.
Конструкция обычно включает:
- кожух, образующий межтрубное пространство;
- трубный пучок из теплообменных труб;
- две неподвижные трубные решётки;
- распределительную камеру и заднюю камеру или крышку;
- штуцеры для подключения трубного и межтрубного контуров;
- поперечные перегородки, поддерживающие трубы и направляющие поток в кожухе;
- опоры для установки аппарата.
Перегородки в межтрубном пространстве могут формировать поперечное обтекание трубного пучка. Это помогает организовать движение рабочей среды, поддерживает трубы и влияет на интенсивность теплообмена и гидравлическое сопротивление.
Температурное расширение и ограничения применения
При нагреве или охлаждении кожух и теплообменные трубы изменяют длину. Если материалы, температуры стенок или режимы работы по двум сторонам аппарата существенно различаются, их температурное расширение может быть неодинаковым. В жёсткой конструкции такое различие способно создавать температурные напряжения в трубах, трубных решётках, кожухе и соединениях.
Поэтому для выбора аппарата с неподвижными трубными решётками недостаточно знать только температуру теплоносителей. Необходимо оценивать:
- температуры сред на входе и выходе;
- возможную разность температур стенок кожуха и трубного пучка;
- материалы труб, трубных решёток и корпуса;
- давления в трубном и межтрубном пространствах;
- цикличность пусков, остановок и изменения нагрузки;
- коррозионность и загрязнённость рабочих сред.
Единого допустимого температурного перепада для всех аппаратов с неподвижными трубными решётками не существует: применимость схемы подтверждают тепловым, гидравлическим и прочностным расчётом для конкретных условий.
Очистка и обслуживание
Особенность жёсткой схемы состоит в том, что извлечение трубного пучка из кожуха конструкцией обычно не предусмотрено. Это влияет прежде всего на обслуживание межтрубного пространства: доступ к нему определяется устройством крышек, штуцеров, люков и возможностями промывки.
Очистка трубного пространства во многих исполнениях возможна после снятия распределительной камеры или крышки, если геометрия труб и конструкция камер обеспечивают доступ к торцам труб. Для загрязняющихся сред заранее оценивают, какой способ обслуживания потребуется:
- гидравлическая промывка;
- химическая очистка, совместимая с материалами аппарата;
- механическая очистка труб со стороны камер;
- очистка межтрубного пространства через предусмотренные конструкцией доступы.
Если рабочая среда в межтрубном пространстве образует отложения, требует регулярного механического удаления загрязнений или нуждается в частом осмотре трубного пучка, жёсткая конструкция может оказаться менее удобной, чем аппарат с плавающей головкой. Однако окончательное решение зависит от конкретного загрязнения, компоновки оборудования и регламента ремонта.
Когда выбирают аппараты с неподвижными трубными решётками
Кожухотрубчатый теплообменник с неподвижными трубными решётками рассматривают для процессов, в которых температурные деформации могут быть допустимо восприняты жёсткой конструкцией, а требования к извлечению трубного пучка отсутствуют или ограничены. Практически важны также простота компоновки, доступность обслуживания трубного пространства и соответствие материалов рабочим средам.
Перед выбором следует сопоставить преимущества более простой схемы с риском температурных напряжений и возможностями очистки межтрубного пространства. Если расчёт показывает необходимость компенсации относительного удлинения кожуха и труб, рассматривают исполнение с компенсатором на кожухе, плавающей головкой или U-образными трубами.
Аппараты с компенсатором, плавающей головкой и U-образными трубами
Если температурное расширение кожуха и трубного пучка заметно различается, в теплообменном аппарате могут возникать температурные деформации и напряжения. Для их компенсации применяют несколько конструктивных решений: компенсатор на кожухе, плавающую головку или U-образные трубы. Эти типы отличаются не только способом восприятия удлинений, но и возможностями очистки, ремонта и извлечения трубного пучка.
Выбор схемы зависит от температур рабочих сред, давления по обеим сторонам, загрязнённости теплоносителей, требований к механической очистке трубного и межтрубного пространства, а также от условий монтажа и обслуживания.
Теплообменники с температурным компенсатором на кожухе
В таком исполнении трубные решётки остаются неподвижными, однако на кожухе предусматривается температурный компенсатор. Он воспринимает часть деформаций корпуса, возникающих при его нагреве или охлаждении относительно трубного пучка. В качестве одного из вариантов может применяться линзовый компенсатор.
Конструкция сочетает особенности аппарата с неподвижными трубными решётками и возможность снизить температурные напряжения без устройства подвижной трубной решётки. При этом конкретная допустимость решения определяется расчётом: важны разность температур, свойства материалов, давление, геометрия кожуха и режим работы.
- Компенсация расширения: за счёт деформации компенсатора на кожухе.
- Трубный пучок: обычно остаётся закреплённым в трубных решётках.
- Обслуживание: доступность очистки зависит от компоновки камер, крышек и штуцеров.
- Ограничения: компенсатор является элементом, требующим учёта рабочих давлений, цикличности температур и прочностного расчёта.
Такой кожухотрубный теплообменник выбирают, когда жёсткая конструкция без компенсации не обеспечивает требуемой надёжности по температурным деформациям, а применение плавающей головки не является оптимальным по условиям процесса или компоновки.
Теплообменники с плавающей головкой
В аппарате с плавающей головкой одна трубная решётка закреплена относительно кожуха, а другая выполнена подвижной. Подвижная трубная решётка может перемещаться вместе с трубным пучком при изменении температуры. Благодаря этому трубный пучок и кожух получают возможность удлиняться независимо друг от друга.
Плавающая головка связана с важным эксплуатационным преимуществом: конструкция может предусматривать извлечение трубного пучка из кожуха для осмотра, ремонта и очистки межтрубного пространства. Однако фактическая ремонтопригодность зависит от конкретного исполнения задней камеры, расположения опор, свободного пространства для демонтажа и требований предприятия к обслуживанию.
- Компенсация расширения: перемещением подвижной трубной решётки относительно кожуха.
- Очистка: извлекаемый трубный пучок упрощает доступ к наружной поверхности труб и межтрубному пространству.
- Ремонт: возможны осмотр пучка, замена отдельных труб и восстановительные работы в объёме, допускаемом конструкцией.
- Особенности: аппарат имеет более сложную компоновку по сравнению с жёсткой схемой, поэтому требует внимательной проверки герметичности и удобства обслуживания.
Исполнение с плавающей головкой рассматривают для процессов, где ожидаются значимые температурные удлинения и одновременно важны осмотр или механическая очистка межтрубного пространства. Окончательное решение принимают после теплового, гидравлического и прочностного расчётов.
Теплообменники с U-образными трубами
В аппаратах этого типа теплообменные трубы изогнуты в форме буквы U. Оба конца каждой трубы закреплены в одной трубной решётке, обычно расположенной со стороны распределительной камеры. Свободные участки трубного пучка способны деформироваться при нагреве и охлаждении, поэтому температурное расширение воспринимается самими U-образными трубами.
Такая схема исключает необходимость во второй трубной решётке и подвижной задней камере. Вместе с тем изгибы труб создают особенности обслуживания: механическая очистка внутренней поверхности в зоне U-образного колена затруднена. Поэтому при выборе необходимо учитывать склонность среды к отложениям именно в трубном пространстве.
- Компенсация расширения: за счёт упругой деформации U-образных труб.
- Конструкция: трубный пучок закреплён в одной трубной решётке.
- Очистка труб: доступ со стороны прямых участков возможен в зависимости от исполнения, но очистка внутренних изгибов усложнена.
- Очистка межтрубного пространства: определяется возможностью извлечения пучка и конструкцией кожуха.
- Применение: целесообразность оценивают с учётом температурных деформаций, загрязнённости среды и требований к ремонту.
Комбинированное исполнение с плавающей головкой и компенсатором
В отдельных кожухотрубчатых теплообменниках могут сочетаться плавающая головка и компенсатор на кожухе. Такое решение используют, когда для работы аппарата необходимо учесть особенности температурных расширений и одновременно сохранить требуемую компоновку трубного пучка или условия эксплуатации.
Комбинированная схема не является автоматически предпочтительной: дополнительные конструктивные элементы усложняют аппарат и должны быть обоснованы расчётом. При оценке учитывают тепловую нагрузку, рабочие давления, цикличность режимов, свойства теплоносителей, коррозионную стойкость материалов и регламент обслуживания.
| Конструктивное решение | Способ компенсации температурного расширения | Особенности обслуживания |
|---|---|---|
| Компенсатор на кожухе | Деформация компенсатора корпуса | Требуется контроль состояния компенсатора; доступность очистки зависит от общего исполнения аппарата |
| Плавающая головка | Перемещение подвижной трубной решётки и пучка | Конструкция может обеспечивать извлечение трубного пучка для осмотра и очистки |
| U-образные трубы | Упругая деформация изогнутых труб | Механическая очистка внутренней поверхности изгибов затруднена |
| Плавающая головка с компенсатором | Сочетание перемещения пучка и деформации компенсатора | Требует оценки необходимости каждого элемента и условий ремонта |
При сравнении этих типов важно рассматривать не только компенсацию температурных напряжений. Не менее существенны характер загрязнений, возможность очистки трубного и межтрубного пространства, доступ к распределительной и задней камерам, требования к извлечению трубного пучка и условия безопасного обслуживания оборудования.
Классификация по назначению, ходам и направлению потоков
Помимо конструктивной схемы, кожухотрубный теплообменник классифицируют по технологической функции, организации движения теплоносителей и пространственному расположению. Эти признаки не заменяют деление на аппараты с неподвижными трубными решётками, компенсатором, плавающей головкой или U-образными трубами, а уточняют условия их работы и требования к подбору.
Виды по назначению
Назначение теплообменного аппарата определяется процессом, в котором он участвует, и агрегатным состоянием рабочих сред. Наиболее распространены следующие виды:
- Подогреватели — передают теплоту нагреваемой среде. Например, используются для подготовки жидкости или газа перед следующим этапом технологического процесса.
- Холодильники и охладители — отводят теплоту от рабочей среды, снижая её температуру.
- Конденсаторы — обеспечивают конденсацию пара или газообразного продукта при отводе теплоты.
- Испарители — подводят теплоту к жидкости для её испарения или кипения.
В каждом случае важно определить, какая среда будет находиться в трубном пространстве, а какая — в межтрубном. Решение зависит от давления, коррозионной активности, склонности к загрязнению, необходимости очистки и требований к безопасной эксплуатации. Среду, работающую под более высоким давлением, нередко направляют в теплообменные трубы, однако окончательная схема определяется расчётом и конструкцией аппарата.
Одноходовые и многоходовые аппараты
Ходом называют путь, который рабочая среда проходит между входным и выходным штуцерами. Кожухотрубчатый теплообменник может быть одноходовым или многоходовым как по трубному, так и по межтрубному пространству.
- Одноходовой аппарат — среда проходит рабочую зону один раз без изменения основного направления движения.
- Многоходовой аппарат — поток последовательно проходит несколько участков, меняя направление движения. В трубном пространстве это организуют с помощью перегородок в распределительной камере или крышке.
Многоходовая схема позволяет изменить скорость движения теплоносителя в трубках и условия теплоотдачи, но одновременно влияет на гидравлическое сопротивление и потери давления. Число ходов выбирают не само по себе, а вместе с диаметром труб, расходом среды, допустимым сопротивлением, загрязнённостью и требуемой тепловой нагрузкой.
Для межтрубного пространства направление потока формируют поперечными и продольными перегородками. Они направляют теплоноситель через трубный пучок, поддерживают трубы и помогают организовать более равномерное обтекание поверхности теплообмена. Конкретная схема перегородок должна учитывать риск загрязнения, вибрации труб и возможность обслуживания.
Схемы движения теплоносителей
По взаимному направлению движения сред выделяют прямоток, противоток и перекрёстный ток. В реальном многоходовом кожухотрубном аппарате распределение потоков может быть сложнее, поэтому схему рассматривают вместе с устройством камер и перегородок.
| Схема | Организация потоков | Практическое значение |
|---|---|---|
| Прямоток | Обе рабочие среды движутся в одном направлении. | Разность температур между потоками обычно уменьшается по длине аппарата; применимость оценивают по тепловому расчёту. |
| Противоток | Среды движутся навстречу друг другу. | Часто позволяет поддерживать более благоприятное распределение температур по длине поверхности теплообмена, но выбор зависит от параметров процесса. |
| Перекрёстный ток | Направления потоков пересекаются. | Характерен для схем, где поток в межтрубном пространстве направляется перегородками поперёк трубного пучка. |
Выбор схемы движения влияет на температурный напор, тепловую нагрузку, температурные деформации, потери давления и компоновку аппарата. Поэтому нельзя определить оптимальный вариант только по названию схемы: необходима проверка режимов работы по тепловому и гидравлическому расчёту.
Горизонтальное и вертикальное исполнение
По положению корпуса различают горизонтальное и вертикальное исполнение. Ориентация выбирается с учётом компоновки установки, свойств рабочих сред, способа дренирования, удаления газов, обслуживания и извлечения трубного пучка.

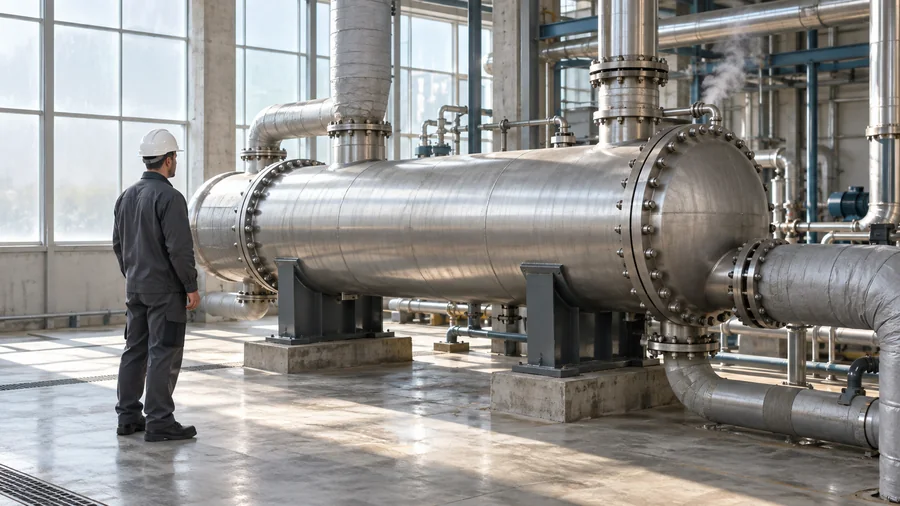

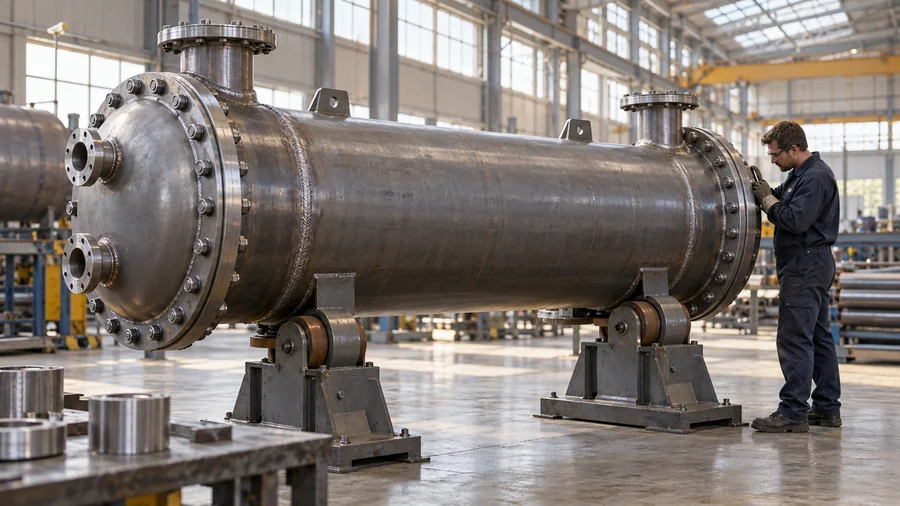

- Горизонтальный кожухотрубный теплообменник удобен для размещения в линию с трубопроводами и может предусматривать доступ для разборки с торцевой стороны.
- Вертикальный теплообменный аппарат применяют, когда требуется иная компоновка оборудования, особенности процесса или удобство отвода отдельных фаз.
Ориентация не является самостоятельным показателем эффективности. Она должна соответствовать технологической схеме, условиям монтажа, требованиям к очистке трубного и межтрубного пространства, расположению штуцеров, опор и обслуживаемых элементов.
Маркировка кожухотрубных теплообменников
Маркировка, или условное обозначение, помогает определить назначение и базовую конструктивную схему кожухотрубного теплообменника. Однако единого формата, одинаково применимого ко всем отраслям и изготовителям, нет: полную расшифровку всегда сверяют с паспортом аппарата, техническими условиями, документацией производителя и применимой нормативной базой.
Принцип чтения обозначения
Встречающиеся в российской практике трёхбуквенные обозначения обычно содержат сведения о назначении аппарата, его конструкции и ориентации. В упрощённом виде:
- первая буква может обозначать назначение теплообменного аппарата;
- вторая — конструктивное исполнение;
- третья — горизонтальное или вертикальное исполнение.
Например, буква Т в обозначении может указывать на теплообменник как общий тип аппарата, а последующие буквы — уточнять его конструкцию. В ряде источников используются и сокращённые буквенные обозначения без начальной буквы «Т».
Распространённые обозначения конструктивных схем
| Обозначение | Расшифровка в контексте классификации | Конструктивная особенность |
|---|---|---|
| ТН / Н | Теплообменник с неподвижными трубными решётками | Трубный пучок закреплён между трубными решётками, жёстко связанными с кожухом. Конструкция требует оценки температурных деформаций кожуха и труб. |
| ТК / К | Теплообменник с температурным компенсатором | На кожухе предусматривается компенсатор, воспринимающий часть температурного расширения корпуса. |
| ТП / П | Теплообменник с плавающей головкой | Одна трубная решётка выполнена подвижной; трубный пучок может перемещаться относительно кожуха при изменении температуры. |
| ТУ / У | Теплообменник с U-образными трубами | Трубки изогнуты в форме буквы U, поэтому их температурное расширение компенсируется геометрией трубного пучка. |
| ТПК | Комбинированное исполнение с плавающей головкой и компенсатором | Конструкция объединяет подвижную трубную решётку и компенсатор на кожухе; применимость определяется проектом и расчётом. |
Такая расшифровка отражает распространённую логику обозначений, но не заменяет проверку конкретного паспорта. Одни и те же буквы могут иметь дополнительные или отличающиеся значения в документации отдельных производителей.
Какие параметры могут входить в полную маркировку
Буквенное обозначение обычно описывает только тип или схему аппарата. Полная маркировка кожухотрубного теплообменника может дополнительно включать:
- диаметр и длину кожуха;
- характеристики трубного пучка: наружный диаметр, длину и материал теплообменных труб;
- площадь поверхности теплообмена;
- число ходов в трубном и межтрубном пространстве;
- расчётные или рабочие давления по обеим сторонам аппарата;
- сведения о распределительной камере, крышке или задней камере;
- материалы кожуха, трубных решёток, трубок и уплотнений;
- климатическое исполнение и иные требования к эксплуатации.
По условному обозначению нельзя без документации однозначно определить, какие среды допускаются к работе, насколько аппарат устойчив к коррозии, возможна ли механическая очистка трубного и межтрубного пространства или допускается ли извлечение трубного пучка. Эти сведения задаются конструкцией, материалами, параметрами рабочей среды и результатами теплового, гидравлического и прочностного расчётов.
Маркировка и зарубежные системы обозначений
Российские обозначения ТН, ТК, ТП, ТУ и ТПК не следует смешивать с кодами TEMA. Система TEMA использует собственные буквенные коды для описания передней камеры, кожуха и задней части аппарата. Она может применяться в международной проектной практике, но не является расшифровкой отечественного условного обозначения.
При выборе или замене оборудования маркировку используют как отправную точку: сначала устанавливают назначение и конструктивный тип, затем сопоставляют параметры сред, температуры, давления, загрязнённость, требования к очистке и обслуживанию с паспортными данными конкретного теплообменника.
Как выбрать тип кожухотрубного теплообменника
Тип кожухотрубного теплообменника выбирают не по одному признаку, а по совокупности тепловых, гидравлических, прочностных и эксплуатационных требований. Исходные данные определяют, какая конструкция будет приемлема: жёсткая с неподвижными трубными решётками, аппарат с компенсатором на кожухе, с плавающей головкой или с U-образными трубами.
Окончательное решение принимают после теплового, гидравлического и прочностного расчётов. Они позволяют проверить требуемую тепловую нагрузку, потери давления, температурные деформации, прочность элементов и возможность безопасной эксплуатации в заданных условиях.
Какие данные нужны для выбора
Для подбора теплообменного аппарата необходимо определить параметры обеих рабочих сред и условия размещения оборудования. Базовый перечень включает:
- задачу процесса: нагрев, охлаждение, конденсацию, испарение или поддержание заданной температуры;
- вид теплоносителей и рабочих сред, их состав, вязкость, загрязнённость, склонность к отложениям и коррозионность;
- температуры сред на входе и выходе;
- расходы по трубному и межтрубному пространству;
- рабочие и расчётные давления в обоих контурах;
- допустимые потери давления и требования к гидравлическому сопротивлению;
- требуемую тепловую нагрузку;
- необходимость очистки трубного и межтрубного пространства;
- требования к ремонту, осмотру и периодичности обслуживания;
- ограничения по монтажу, доступному месту, массе, расположению штуцеров и ориентации аппарата.
Также заранее определяют, какую среду рационально направить в трубное пространство, а какую — в межтрубное. На это влияют давление, загрязнённость, коррозионная стойкость материалов, возможность очистки и требования процесса.
Как температурные деформации влияют на конструкцию
Кожух и теплообменные трубы при нагреве и охлаждении могут удлиняться неодинаково. Если разность температур и свойства материалов создают существенные температурные деформации, в аппарате возникают температурные напряжения. Конструктивная схема должна компенсировать такие перемещения либо ограничивать их до допустимого уровня.
| Конструктивное решение | Особенность выбора |
|---|---|
| Неподвижные трубные решётки | Подходит, когда условия эксплуатации не приводят к критичным различиям температурного расширения кожуха и трубного пучка. Жёсткая конструкция требует оценки температурных напряжений. |
| Компенсатор на кожухе | Применяется, когда требуется компенсировать изменение длины кожуха относительно трубного пучка. Конкретная применимость зависит от расчёта, давления, цикличности работы и требований к прочности. |
| Плавающая головка | Подвижная трубная решётка позволяет трубному пучку перемещаться относительно кожуха при температурном расширении. Схема может быть оправдана и при необходимости извлечения трубного пучка для обслуживания. |
| U-образные трубы | Изгибы труб воспринимают температурные перемещения, поэтому отдельная подвижная трубная решётка не требуется. При этом механическая очистка внутренней поверхности изгибов ограничена. |
Нельзя устанавливать тип аппарата только по разнице температур на входе и выходе. Необходима оценка температурного поля, свойств материалов, давления, режима пусков и остановов, компоновки трубного пучка и условий закрепления элементов.
Выбор с учётом загрязнённости и очистки
Загрязнённость теплоносителя влияет не только на теплопередачу, но и на конструкцию теплообменника. Отложения на теплообменных трубах повышают термическое сопротивление и могут увеличивать гидравлическое сопротивление потоку. Поэтому способ обслуживания следует определить до выбора конструкции.
- Если требуется регулярная механическая очистка трубного пространства, оценивают доступ к прямым трубам со стороны распределительной камеры и крышек.
- Если загрязняющаяся среда проходит в межтрубном пространстве, важно предусмотреть возможность очистки кожуха, перегородок и наружной поверхности труб.
- Для аппарата с плавающей головкой существенным преимуществом может быть извлечение трубного пучка из кожуха, если это предусмотрено конкретным исполнением и необходимо по условиям обслуживания.
- U-образные трубы компенсируют температурное расширение, однако их изгибы затрудняют механическую очистку изнутри. Такое ограничение учитывают при выборе среды для трубного пространства.
- Для жёсткой конструкции с неподвижными трубными решётками проверяют доступность очистки межтрубного пространства с учётом конкретной компоновки аппарата.
При выборе нельзя ограничиваться общей формулировкой «среда чистая» или «среда грязная». Важно учитывать характер загрязнений: твёрдые частицы, вязкие отложения, накипь, кристаллизация, полимеризация, биологическое обрастание и продукты коррозии требуют разных подходов к обслуживанию.
Учёт давления, схемы потоков и компоновки
Давления в трубном и межтрубном пространствах определяют требования к прочности кожуха, труб, трубной решётки, камер, крышек и соединений. Распределение сред по сторонам теплообмена выбирают с учётом давления, коррозионности, загрязнённости и допустимых потерь давления.
Отдельно рассматривают схему движения потоков. Одноходовой аппарат имеет один проход среды по соответствующему пространству, а в многоходовом аппарате поток последовательно меняет направление. Число ходов может различаться для трубного и межтрубного пространства. Оно влияет на скорости движения, гидравлическое сопротивление, распределение температуры и конструкцию распределительной камеры.
Прямоток, противоток и перекрёстный ток также выбирают по требованиям процесса. На практике направление потоков связано с компоновкой штуцеров, перегородок и камер, а его влияние на температурный режим оценивают расчётом.
Горизонтальное или вертикальное исполнение определяют с учётом дренирования, удаления газов и конденсата, размещения трубопроводов, доступности обслуживания, опор и габаритных ограничений площадки.
Практический чек-лист перед окончательным выбором
- Определить назначение: подогреватель, холодильник, конденсатор, испаритель или иной теплообменный аппарат.
- Собрать свойства и параметры рабочих сред для обоих контуров.
- Установить температуры, расходы, давления и допустимые потери давления.
- Оценить загрязнённость сред и требуемый способ очистки трубного и межтрубного пространства.
- Проверить риск температурных напряжений и необходимость компенсации температурного расширения.
- Выбрать принципиальную конструкцию: жёсткую, с компенсатором на кожухе, с плавающей головкой или с U-образными трубами.
- Определить число ходов, схему движения потоков, горизонтальное или вертикальное исполнение.
- Проверить возможность осмотра, ремонта, извлечения трубного пучка и безопасного монтажа на площадке.
- Выполнить тепловой, гидравлический и прочностной расчёт, а затем сверить условное обозначение и комплектацию с документацией изготовителя и применимой нормативной базой.
Рациональный выбор кожухотрубного теплообменника всегда связан с балансом между тепловой задачей, температурными деформациями, требованиями к очистке, допустимыми потерями давления и обслуживаемостью. Конструктивный тип следует подтверждать расчётом и требованиями конкретного технологического процесса.
Заключение
Подведём итог: качественный результат складывается из последовательных действий, внимательного подхода к деталям и регулярной оценки достигнутых целей. Важно не ограничиваться разовыми решениями, а поддерживать выбранную стратегию и своевременно корректировать её при необходимости.
- определите приоритетные задачи;
- проверьте полноту исходных данных;
- оцените результат и наметьте дальнейшие шаги.
| Этап | Значение |
|---|---|
| Планирование | Помогает распределить ресурсы и избежать ошибок. |
| Контроль | Позволяет сохранять качество на каждом этапе работы. |
Если Список не заполнен, стоит вернуться к ключевым пунктам и уточнить недостающую информацию. Такой подход сделает дальнейшую работу более понятной, структурированной и результативной.
