Предназначены для сушки жидких, сыпучих или пастообразных взрыво- и пожароопасных токсичных продуктов. Широко применяются для сушки термолабильных продуктов в производствах ядохимикатов, гербицидов, полимерных материалов и красителей.

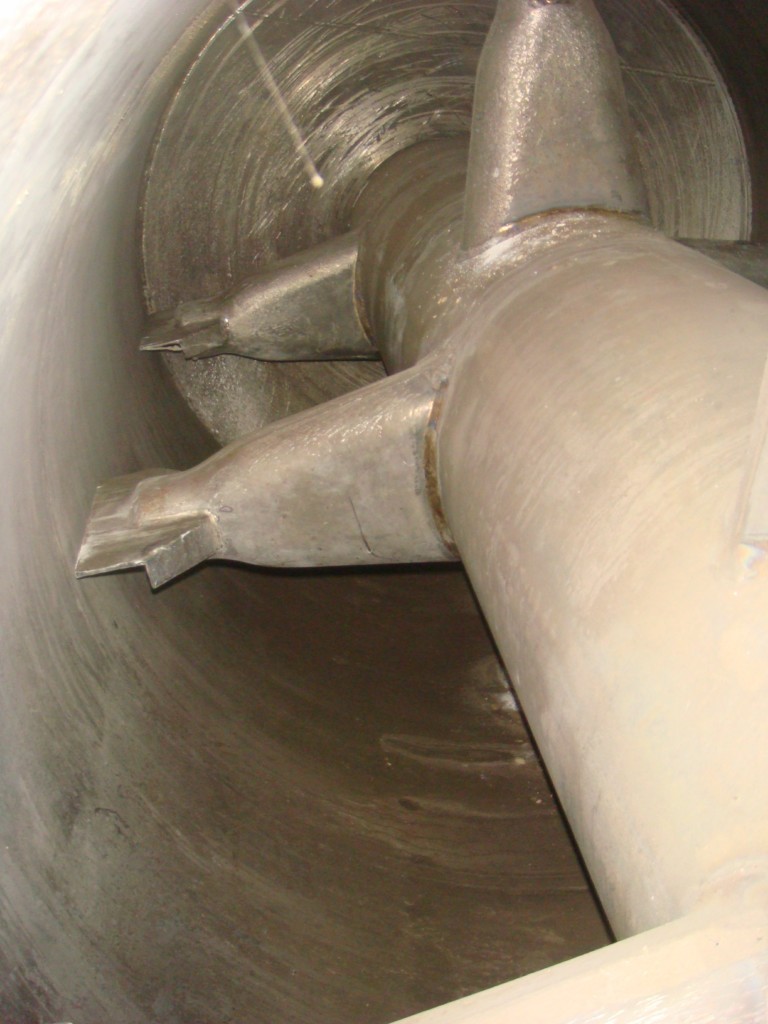

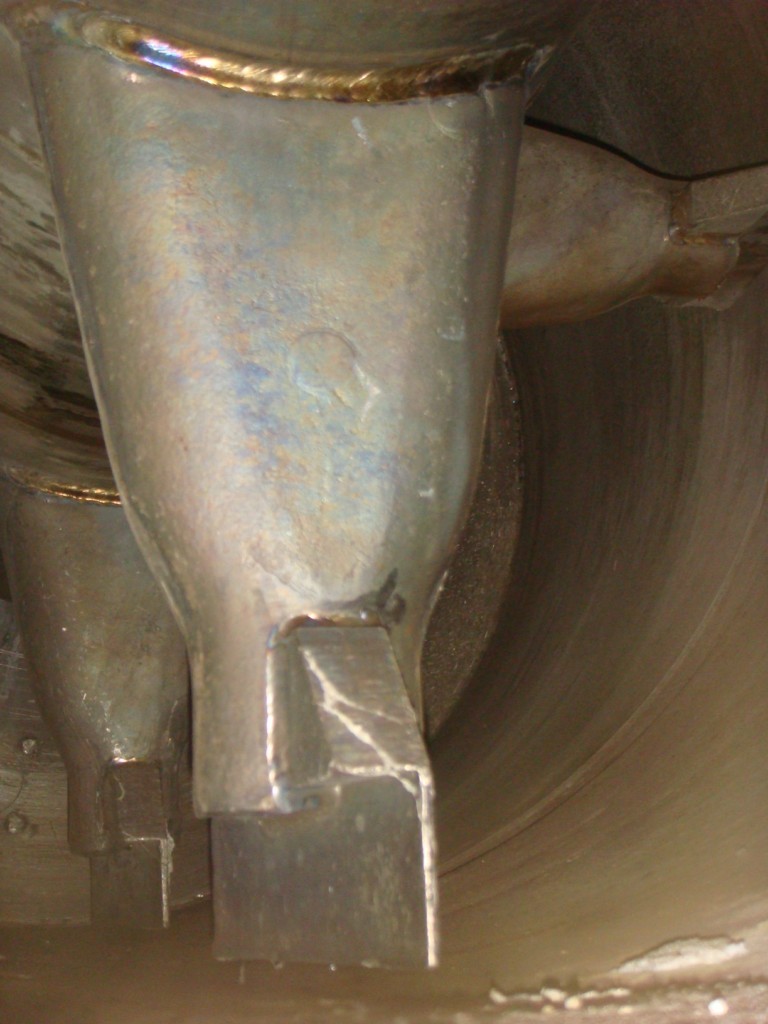

Сушилки РВ - периодического действия. В горизонтальном цилиндрическом корпусе (барабане) с рубашкой, обогреваемой водяным паром, установлен обогреваемый ротор с лопастями. В торцевых крышках аппарата размещены уплотнения вала ротора и подшипники. Привод ротора состоит из электродвигателя и одного или двух редукторов.
Сушилка и привод установлены на общей или раздельных рамах. Аппараты оснащены фильтрами для очистки паровоздушной смеси от пыли продукта. В целях обеспечения безопасности при работе с взрывоопасными продуктами в места возможного проникновения воздуха (уплотнения ротора, люк выгрузки, фильтр) под небольшим давлением подается азот. Кроме того, на барабане установлена взрывная мембрана.
Нагрев и сушка продукта происходят в результате контакта его с обогреваемыми поверхностями барабана и ротора при перемешивании в вакуумированном аппарате.
Продолжительность сушки определяется физико-химическими свойствами продукта, свойствами растворителя, начальной и конечной влажностью, способностью к налипанию и др. Поэтому производительность аппарата для разных продуктов будет различной и определяется при разработке технологического регламента сушки экспериментально или на основе имеющегося опыта при работе с аналогичным продуктом.

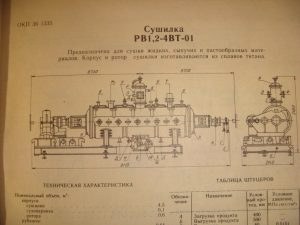

Сушилка тип РВ1,2-4ВТ-01
Предназначена для сушки жидких, сыпучих и пастообразных материалов. Корпус и ротор сушилки изготавливаются из сплавов титана.
Технические характеристики:
Объём 4,5 м.куб.
Материал титан, марка ВТ1-00
Рабочий объём 2 м.куб.
Площадь поверхности теплообмена, м. кв.:
корпуса аппарата 15
ротора 5
Рабочее давление, не более:
в сушилке (остаточное), МПа
(мм. рт. ст.) 0,013-0,014
(100-120)
пара в рубашках корпуса, фильтра и в роторе,
МПа (кгс/см2) 0,5 (5)
Рабочая температура, 0С: 150
Частота вращения корпуса сушилки, с-1 0,1
Привод:
электродвигатель:
тип ВАО-62-6
мощность 13 кВт
частота вращения, с-1 16,17

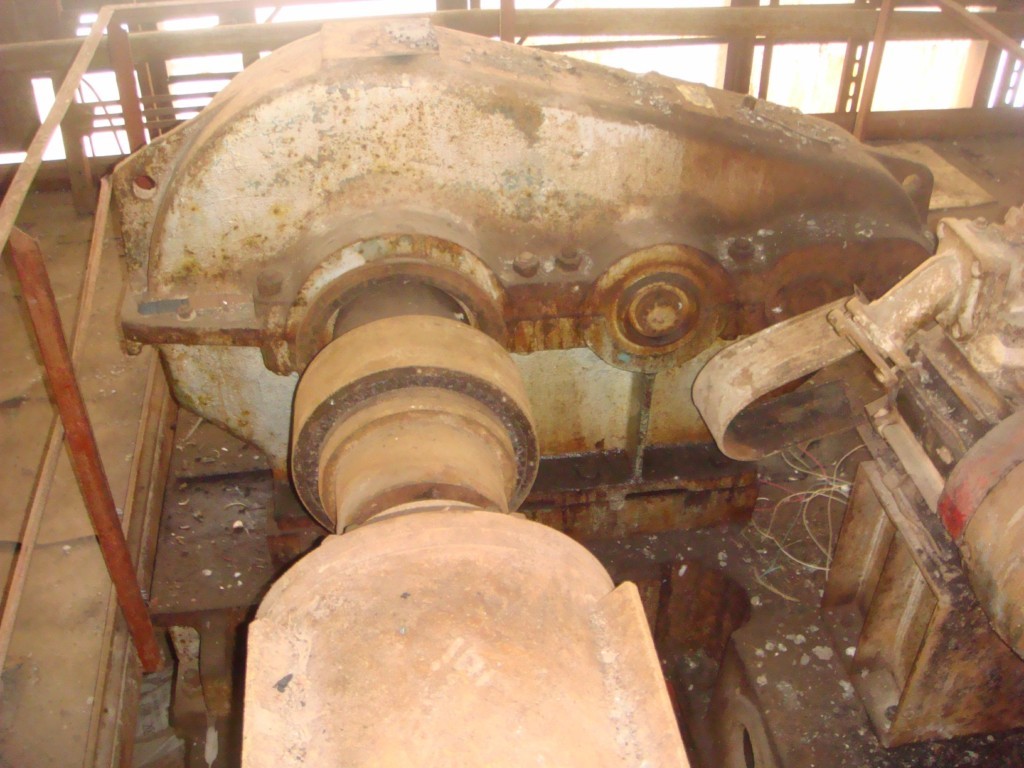

тип редуктора Ц2Н-500-40-22,
ЦУ-160-4-21
Габаритные размеры, мм 7565*1850*3697
Масса 8 565 кг

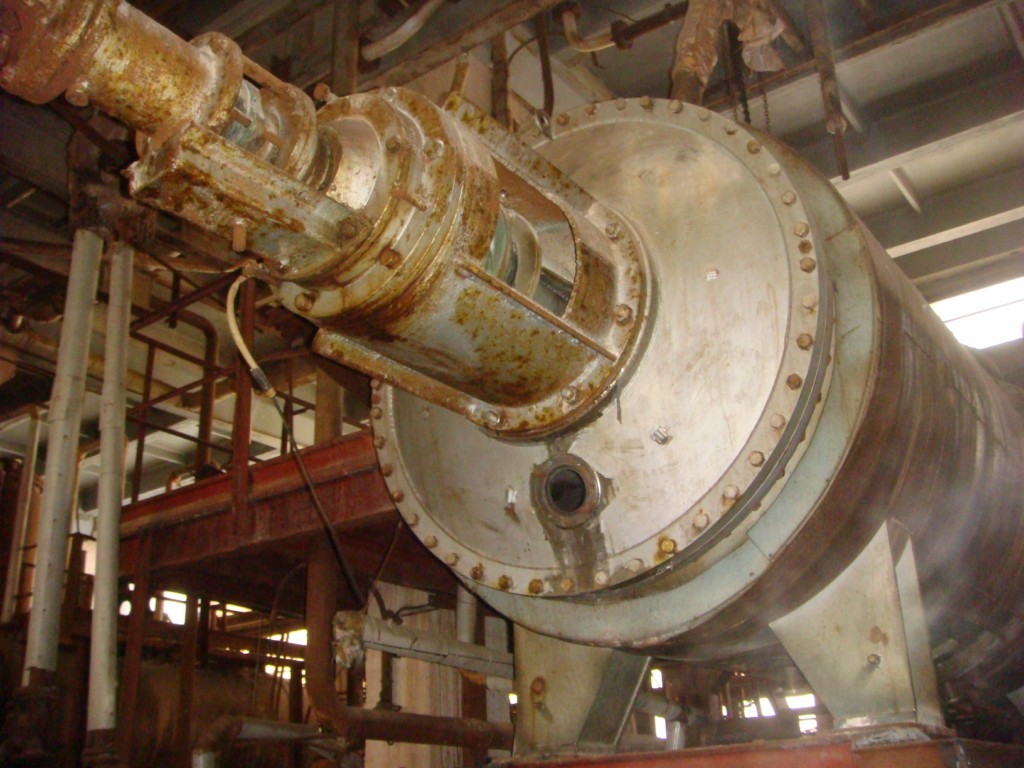

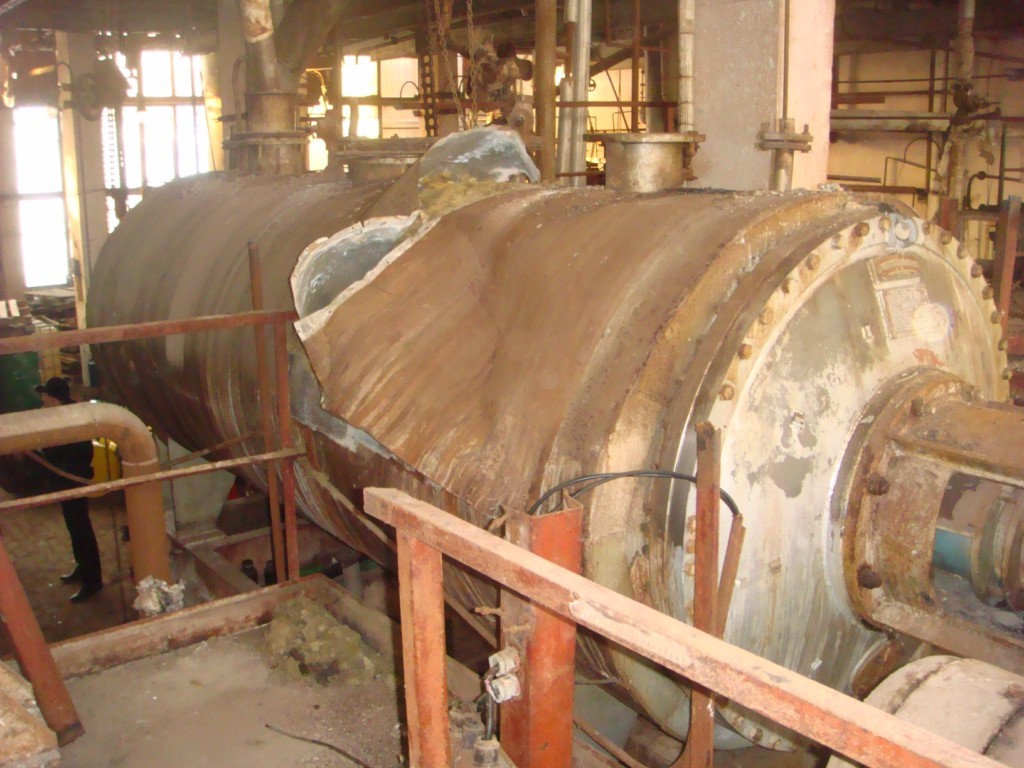

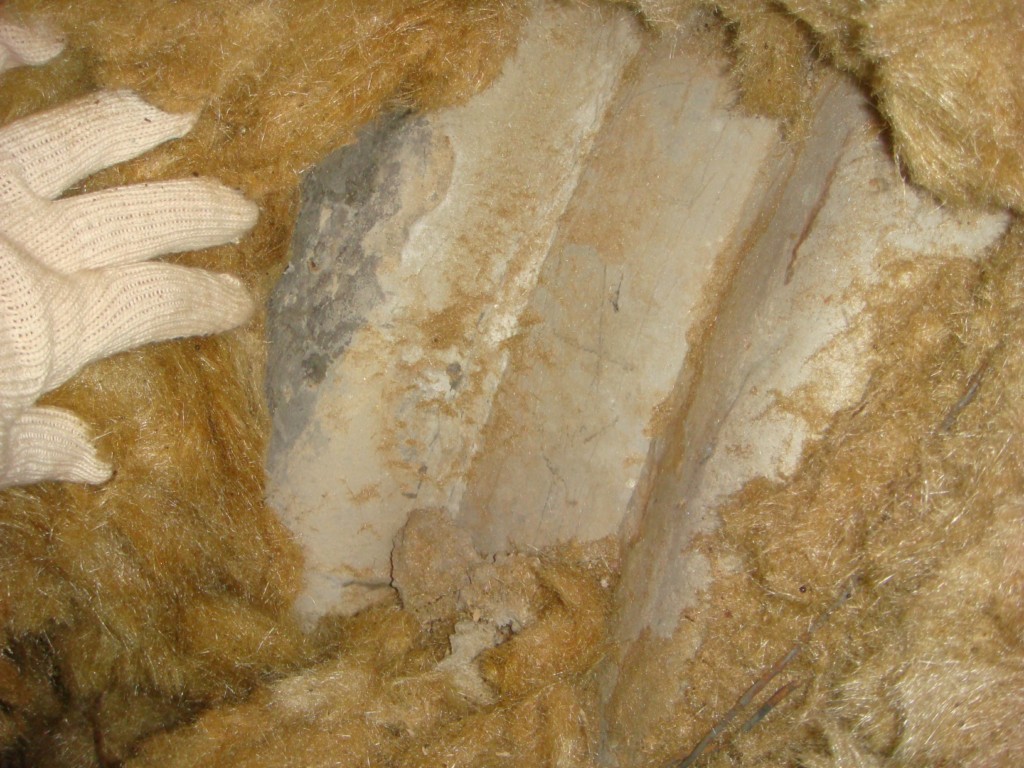

Барабанная роторно вакуумная сушилка РВ 1,2-4ВТ
Барабанная роторно вакуумная сушилка РВ 1,2-4ВТ
