Описание

Смеситель периодического действия планетарно шнековый.
Предназначен для смешивания и усреднения партий сыпучих материалов размером частиц не более 5 мм, насыпной плотностью не более 1 300 кг/м.куб.

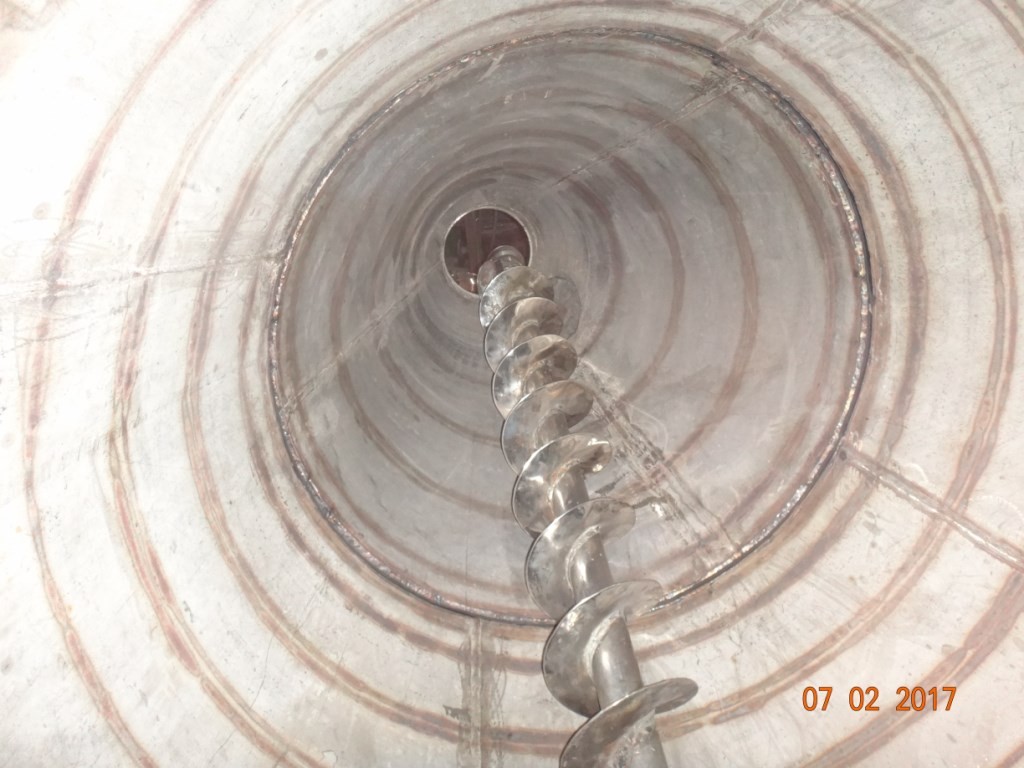

Смеситель представляет собой смесительную камеру конической формы, внутри которой смонтирован наклонный шнек, установленный вдоль образующей конуса. Наклонный шнек — нижним концом соединен с опорой, а верхним концом с помощью муфты прикреплён к водилу.
Индивидуальные приводы шнеков расположены на крышке смесительной камеры. вращение шнеков вокруг собственных осей от привода, состоящего из мотор редуктора или электродвигателя и редуктора. Вращение водила от мотор редуктора через муфту и червячную передачу.

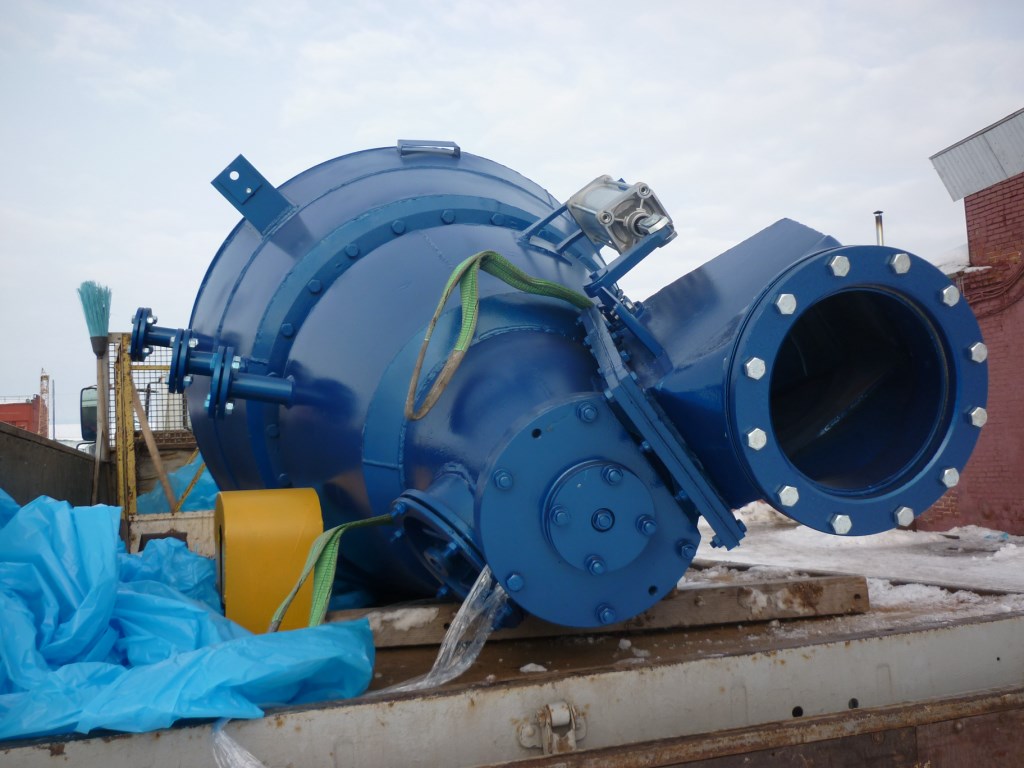

Материал загружают через штуцера, расположенные на крышке, выгрузка продукта через разгрузочный клапан, приводимый в действие пневмоцилиндром.
Смесители, комплектуемые электрооборудованием во взрывозащищенном исполнении, предназначены для установки во взрывоопасных помещениях.
Смесители изготавливают в следующих исполнениях: НБУ не коррозионная, невзрывоопасная, НБК коррозионная, невзрывоопасная, ВБУ не коррозионная, взрывоопасная, ВБК коррозионная, взрывоопасная.

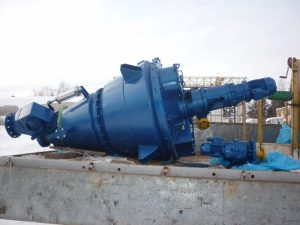

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА Смесителя ПШ 630 ВБК:
Объём смесительной камеры:
— номинальный — 1 м.куб.
— рабочий, не более 0,63 м.куб.
Рабочее давление, не более:
— в смесительной камере 0,02 МПа
— в рубашке обогрева/охлаждения 0,5 МПа
— в пневмоцилиндре 0,6 МПа
Рабочая температура, не более:
— в смесительной камере 90 С
— в рубашке от 10 до + 150 С
Частота вращения:
— шнека вокруг собственной оси 125 об/мин
— водила 4 об/мин
Мотор редуктор привода:
Шнека:
— тип МПО1-10ВК-7,34-3/130-B100S4
— мощность 3 кВт
— частота вращения электродвигателя 950 об/мин
Водила:
— тип МПО2-10Ф-29,6-0,75/48 В71В4
— мощность 0,75 кВт
— частота вращения электродвигателя 1 360 об/мин
Привод разгрузочного затвора:
— пневмоцилиндр 1412 100 х 200
Габаритные размеры:
— 1 843 х 1 530 х 3 600 мм
Масса:
— общая 1 600 кг
— в том числе коррозионностойкой стали 410 кг
Техническая документация в комплекте.
