Описание

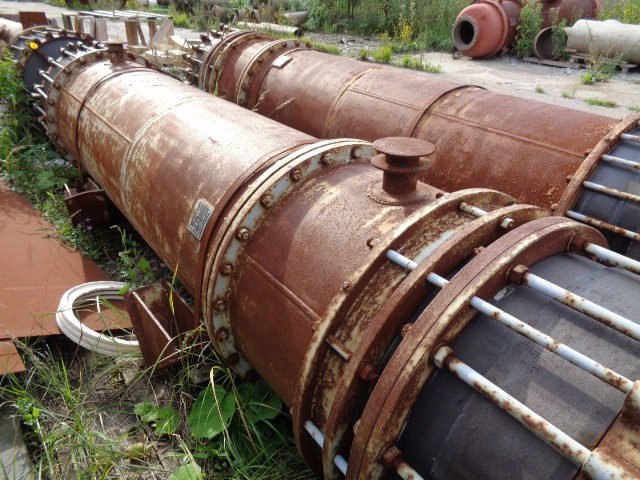

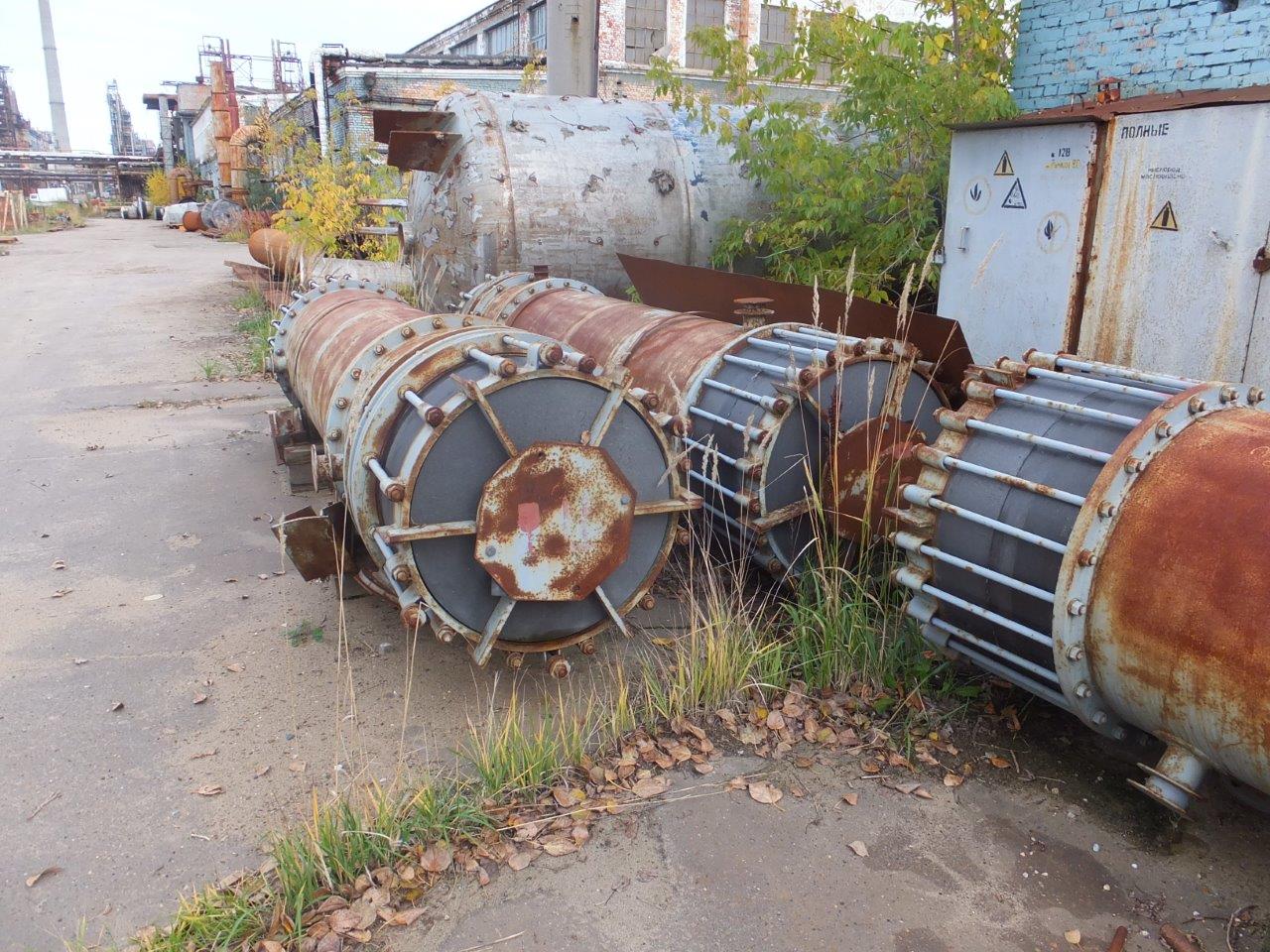

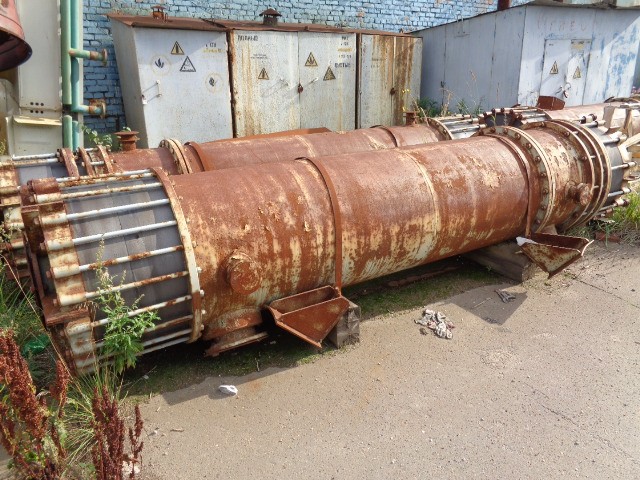

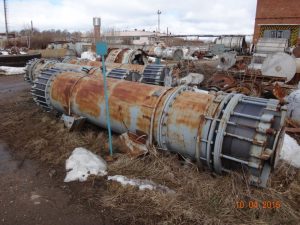

Теплообменник графитовые кожухотрубчатые предназначены для работы в качестве нагревателей, охладителей, конденсаторов и абсорберов. Аппараты этой группы имеют как вертикальную, так и горизонтальную компоновку. Основные рабочие элементы, образующие поверхность теплообмена — трубы из графитопласта. Агрессивная среда подается в трубное пространство, инертная — в межтрубное. Величина поверхности теплообмена аппарата зависит от его диаметра, длины и количества труб.
Технические характеристики:
— тип ТГ-КТ 800/1В37-56
— теплообменник графитовый ТГ
— кожухотрубчатый КТ
— диаметр кожуха, мм 800
— одноходовой, вертикальный 1В
— наружный диаметр труб, мм 37
— поверхность теплообмена, м.кв. 56
— рабочее давление в крышке, МПа 0,5
— пробное давление в крышке, МПа 0,75
— рабочее давление в каналах, МПа 0,3
— пробное давление в каналах, МПа 0,5
— температура расчетная, С 150
— вес, кг 2 469
— год выпуска 2008
— завод изготовитель ООО Донкарб Графит Россия
Техническая документация отсутствует
Ранее не эксплуатировался
