Описание

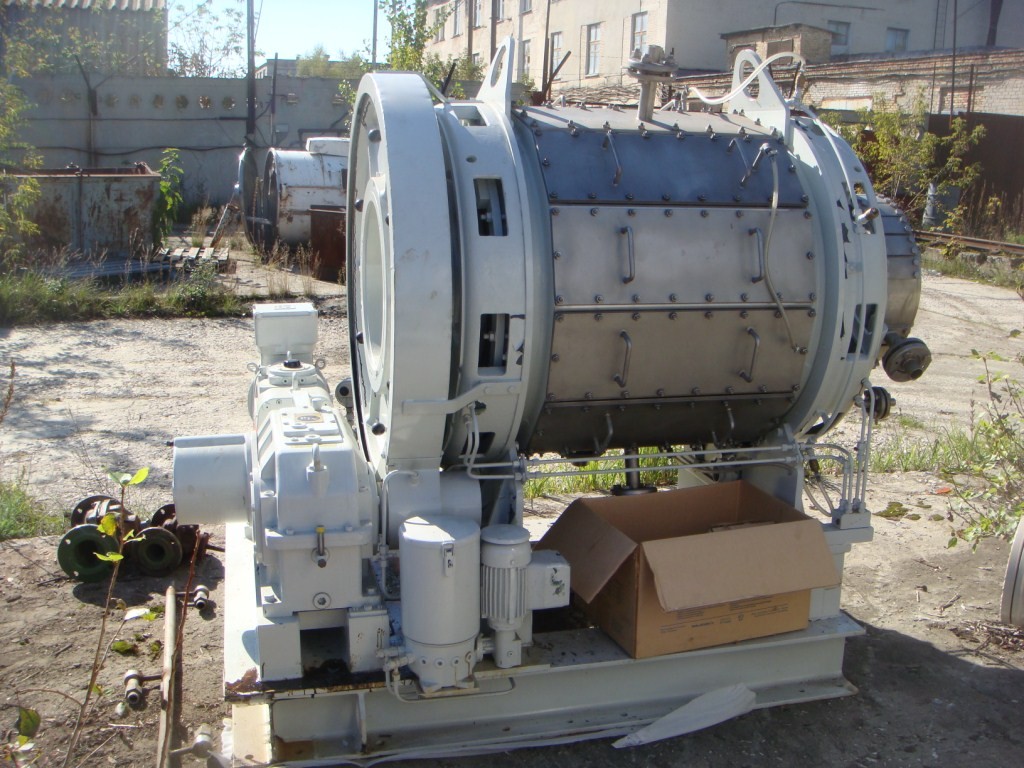

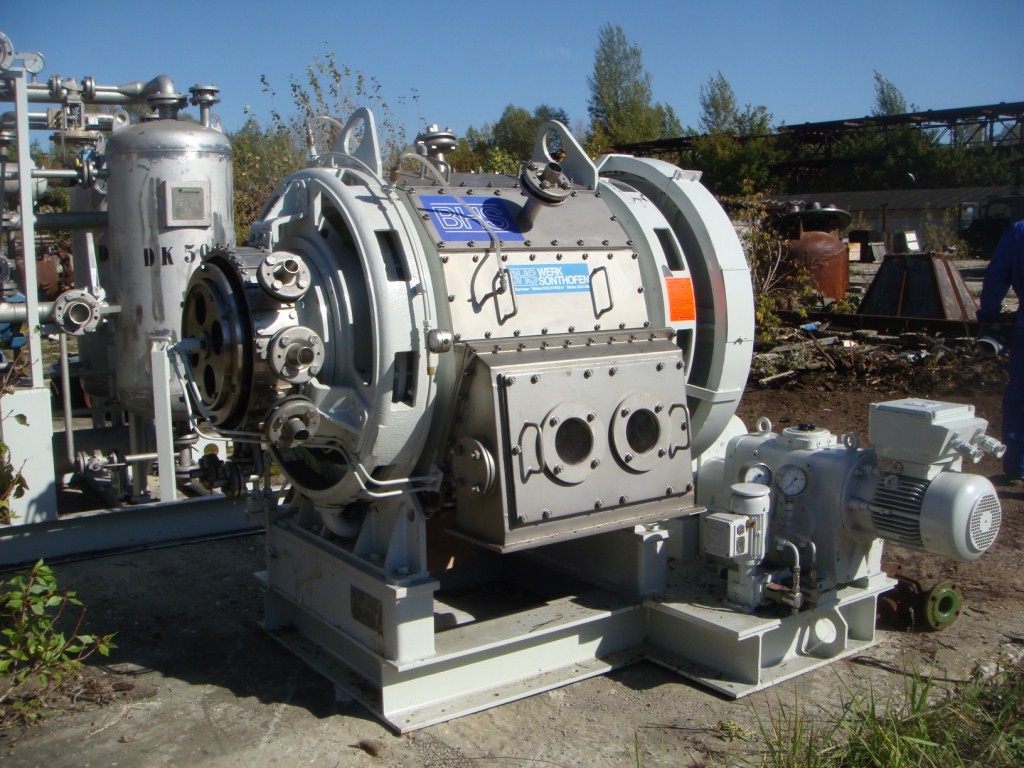

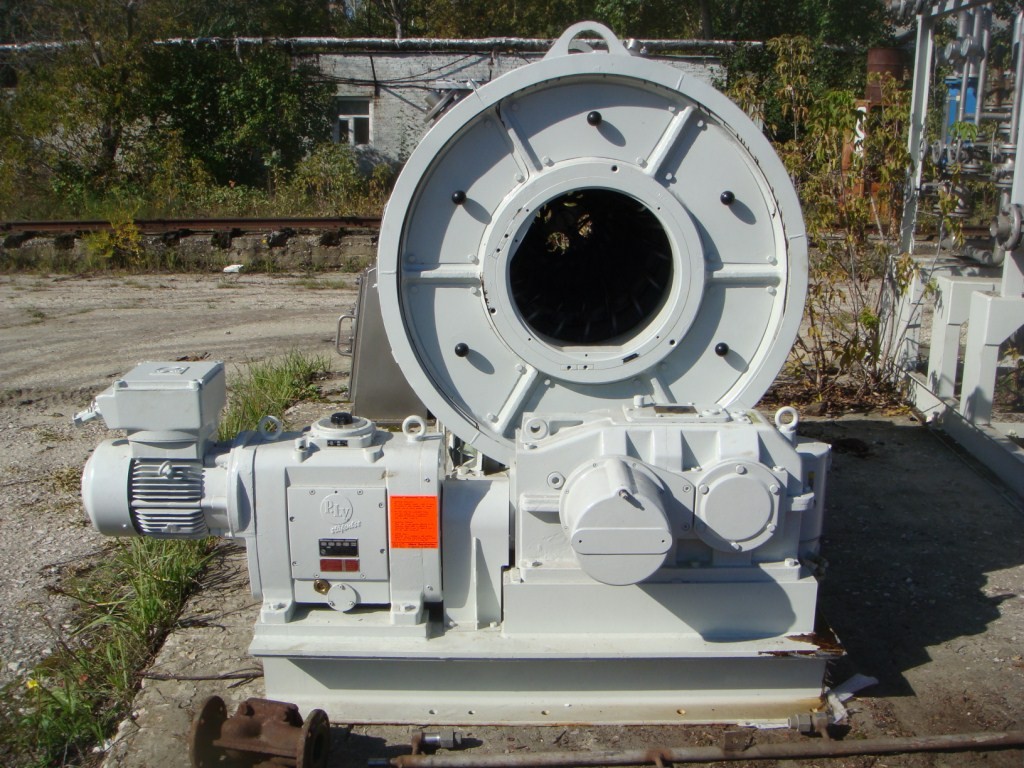

Напорный фильтр ФЕСТ фирмы БХЗ

Фильтр типа ФЕСТ — это непрерывно работающий фильтр. На барабане фильтра под давлением непрерывно нафильтровывается фильтровальная лепёшка, которая подвергается дальнейшей обработке в точно разграниченных друг от друга зонах, например, путем промывки, экстрагирования, пропарки и продувки. При этом безразлично, получают ли твердое вещество, фильтрат или то и другое.
Напорный вращающийся фильтр используется для средне фильтруемых суспензий, получаемых непрерывным способом или при периодической работе. Закрытая конструкция этого фильтра особенно пригодна для фильтрации растворителей.

УНИВЕРСАЛЬНЫЙ ФИЛЬТР
У фильтров до 2,88 м2 рабочей площади корпус составлен из отдельных коробок (вдвижные части, камеры). В каждую коробку может быть встроен разделительный элемент, загрузочная крышка, глухая крышка или промывочная камера.
Тоже действительно для управляющего кольца. Эти машины назеваются универсальными фильтрами, так как корпус и управляющую головку можно как угодно подразделить и таким образом можно оптимально приспособить фильтр к соответствующему продукту. Эта гибкость интересна, прежде всего, тогда, когда на одной машине необходимо произвести переработку нескольких продуктов или, когда в соответствии с условиями отрасли следует рассчитывать лишь на короткое время работы с определённым продуктом.

УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ

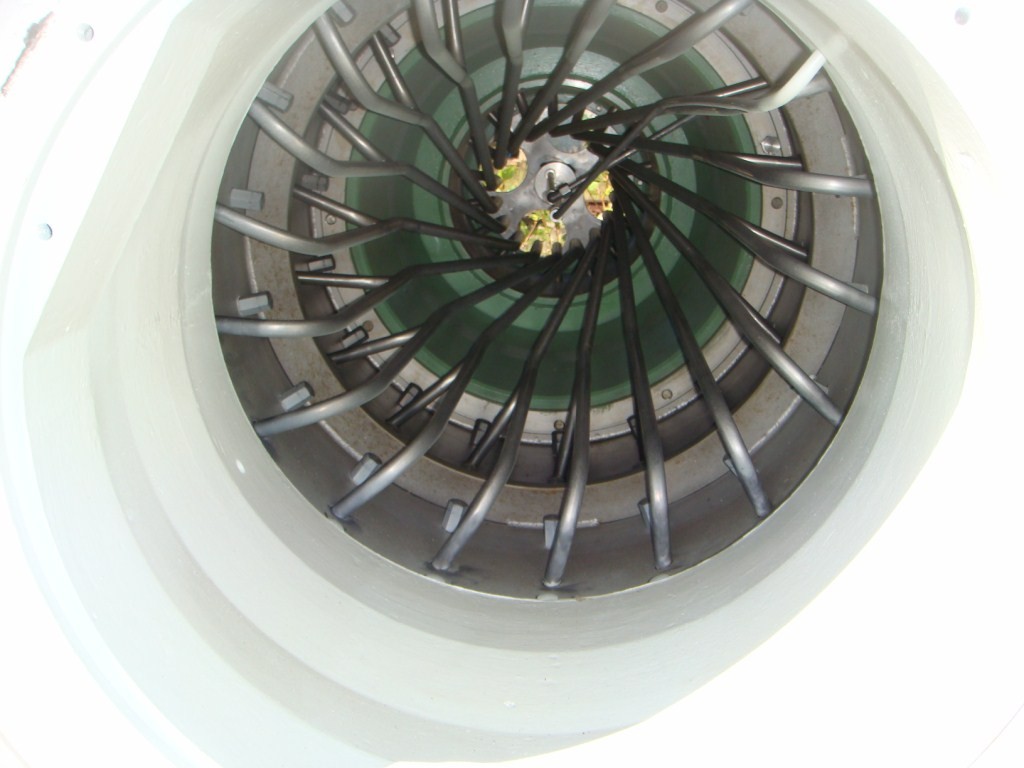

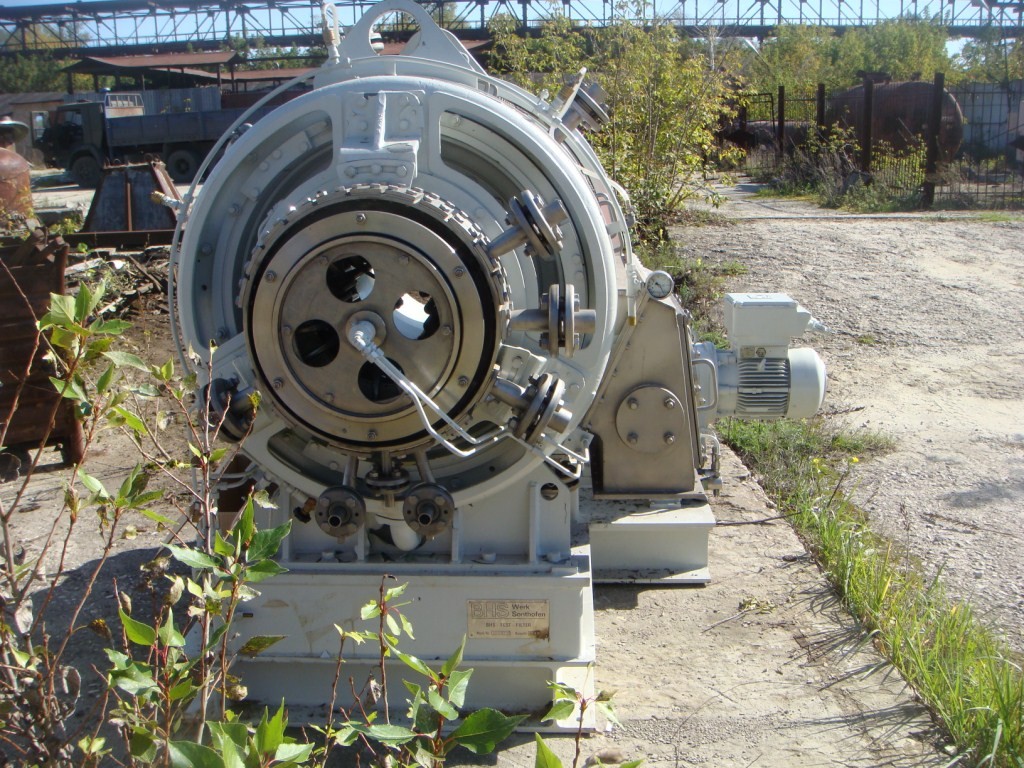

Барабан фильтра вращается с бесступенчато регулируемым числом оборотов концентрично в герметичном корпусе. Кольцевое пространство между барабаном и корпусом уплотнено по бокам посредством сальников и подразделено посредством разделительных элементов на герметичные камеры. Поверхность барабана состоит из фильтрующих ячеек, которые связаны сточными трубами с управляющей головкой. Суспензия подводится непрерывно и под давлением в разделяющей зоне. Остаток собирается в фильтрующих ячейках и поступает в результате вращения барабана в последующие камеры. Здесь в зависимости от потребности производится, например, разовая или многоэтапная промывка, экстрагирование, пропарка, а затем выполняется сушка. Так как камеры при этом наполнены чистыми и несмешанными обработочными средами, имеется идеальный однофазный вытесняющий поток через фильтрационную лепёшку. В разгрузочной зоне (не находится под давлением), которая в случае потребности может быть снабжена плотным относительно газа кожухом , лепёшка в результате обратной продувки и при помощи подвижного шабера разгружается. Затем может быть промыта фильтровальная ткань. Жидкости стекают из ячеек по системе труб в управляющую головку, где осуществляется разделение и отвод отдельных фильтратов.

Технические характеристики напорного фильтра (в наличии 2 (два) фильтра):
Technical characteristics of the Pressure Filter (available 2 (two) filters):

Тип — К6-190
Type — K6-190
Рабочая площадь фильтра, (м2) — 1,08
Filter area, (m2) — 1,08
Диаметр барабана, (м) — 0,75
Diameter of a drum, (m) — 0,75
Габариты ДхШхВ, (м) — 2,3х1,9х1,8
Overall dimensions, (m) — 2,3×1,9×1,8
Примерный вес, (кг) — 3 700
Approximate weight, (kg) — 3 700
Материал фильтра,
контактирующий с рабочей средой — 316Ti (08Х17Н13М2Т)
Material in contact with the product — 1.4571 (316Ti)
Material of supporting rings — 1.4571 (316Ti)
Корпус разделен на 4 фильтрующие коробки,
максимальное рабочее давление, (бар) — 3
The housing will be divided into 4 chambers. The maximum working pressure is 3 bars overpressure.
Барабан с трубами и ядром контроля, (бар) — 6
Drum with tubes and control core, (bar) — 6
Пробное давление в фильтрующих коробках, (бар) — 4
Separating element boxes, (bar) — 4
Данные фильтры приобретались для cephalosporine of acetone-water suspension
For the filtration of cephalosporine of acetone-water suspension

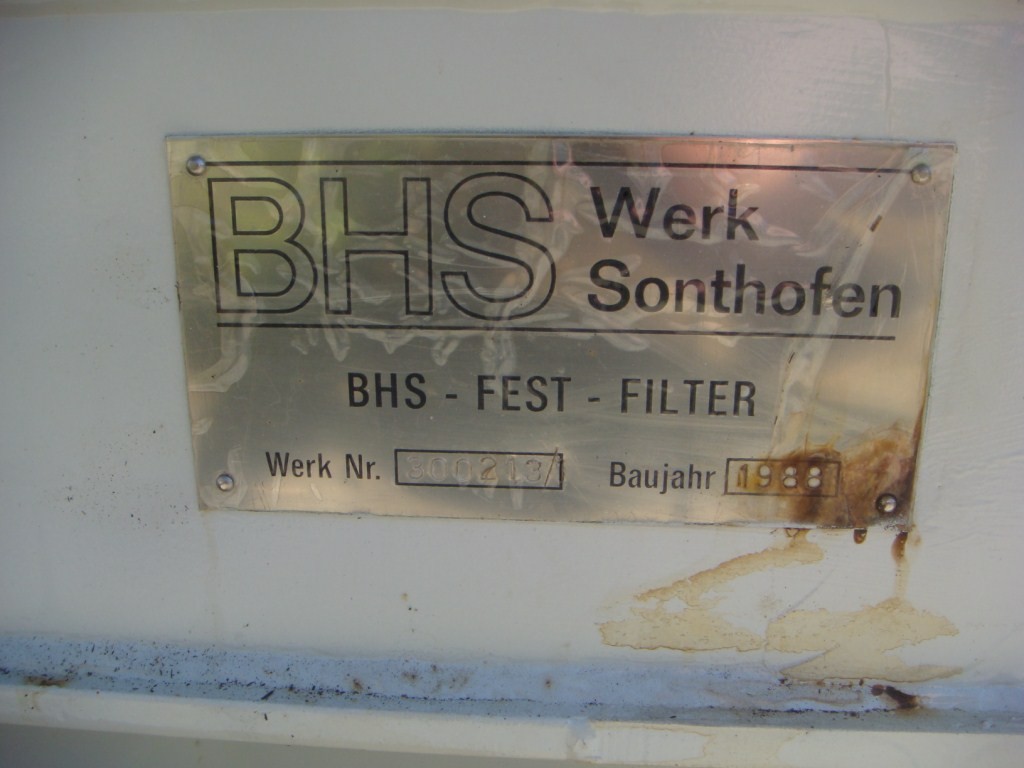

Год выпуска — 16 мая 1988 года
Year of release May 16, 1988
Техническая документация — есть
Technical documentation yes
Ранее не эксплуатировался
